會員注冊浪涌電流指電源接通瞬間，流入電源設備的峰值電流。由于輸入濾波電容迅速充電，所以該峰值電流遠遠大于穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪涌水平。反復開關環路，AC輸入電壓不應損壞電源或者導致保險絲燒斷。浪涌電流也指由于電路異常情況引起的使結溫超過額定結溫的不重復性最大正向過載電流。
浪涌電流抑制電路----開關電源浪涌抑制電路開關電源在加電時，會產生較高的浪涌電流，因此必須在電源的輸入端安裝防止浪涌電流的軟啟動裝置，才能有效地將浪涌電流減小到允許的范圍內。浪涌電流主要是由濾波電容充電引起，在開關管開始導通的瞬間，電容對交流呈現出較低的阻抗。如果不采取任何保護措施，浪涌電流可接近數百A。

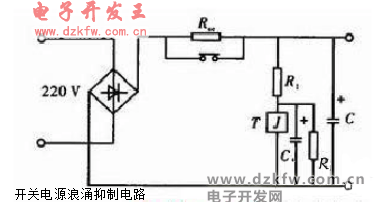

開關電源的輸入一般采用電容整流濾波電路如圖2所示，濾波電容C可選用低頻或高頻電容器，若用低頻電容器則需并聯同容量高頻電容器來承擔充放電電流。圖中在整流和濾波之間串入的限流電阻Rsc是為了防止浪涌電流的沖擊。合閘時Rsc限制了電容C的充電電流，經過一段時間，C上的電壓達到預置值或電容C1上電壓達到繼電器T動作電壓時，Rsc被短路完成了啟動。同時還可以采用可控硅等電路來短接Rsc。當合閘時，由于可控硅截止，通過Rsc對電容C進行充電，經一段時間后，觸發可控硅導通，從而短接了限流電阻Rsc。

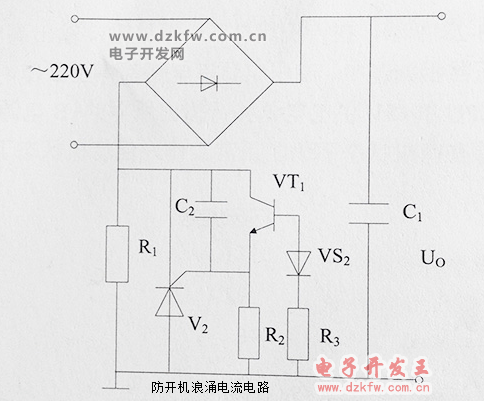

浪涌電流抑制電路----防開機浪涌電流電路一開機瞬間，浪涌電流很大，R1兩壓降很大，VS2反向擊穿→VT2飽和→V2觸發極被短路→V2截止→開機流通電流全部從限流電阻R1度過→R1起到了限制浪涌電流的作用。大濾波電容C1充電結束，負載進入正常工作狀態→R1的電流變?yōu)檎ｋ娏鳌鶵1兩端壓降下降→VS1截止→VT1截止→V2由R1支路獲得觸發電壓→V2導通→R1被旁路→R1不消耗功率。

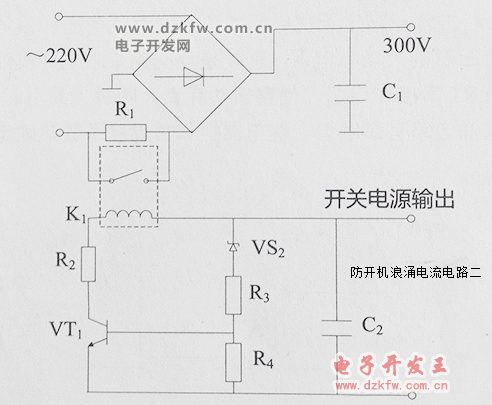

剛開機瞬時，電源尚沒有正常工作，C2兩端無電壓→VS2截止→VT1截止→K1線圈無電流→K1常開點（開關）斷開→浪涌電流全部流經R1，限流浪涌電流。電源正常工作后→VS2導通→VT1導通→K1常開點（開關）閉合→R1被短路→R不再消耗功率。

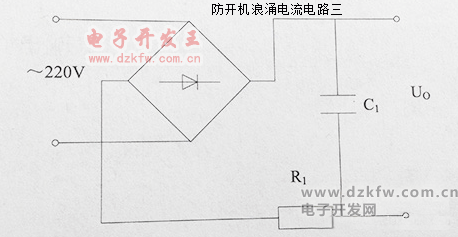

在設備剛剛開機瞬間，電容C1上的初始電壓為零，所以C1的起始充電電流很大，等開機后電路正常，電流回復正常值，這個瞬間大電流就成為浪涌電路。另外，雷電干電網也可以造成浪涌電壓和浪涌電流。下圖中的R1是一個僅有幾歐姆，10W左右的大功率電阻，它就是專門用來限制開機浪涌電流的。電路缺點是，負載進入正常工作后，仍R1串接在電路，使整機功耗大，同事也易引起整機附加溫升。
浪涌電流是燈泡失效的主要原因，本電路可以限制此電流；但在燈絲達到正常工作溫度時，能向它提供正常的電流。本電路也適用于低壓領航燈。但只要電壓和電流均不超過所用晶體管的額定參數，任何一種燈泡均可使用。
