會員注冊一個絕緣耐壓測試儀，可以測量燈具，將待測燈具與A、B兩接線柱接好，按下按鈕SB1，中間繼電器KA1得電并自鎖。
將調壓器VT（1∶10，輸出0~250V）調至需要測量的電壓值，如需調到1500V，則將VT調到電壓表指示150V（同理，作2000V耐壓時，調到電壓表指示200V），經時間繼電器KT延時后，電源自動切斷，見下圖。

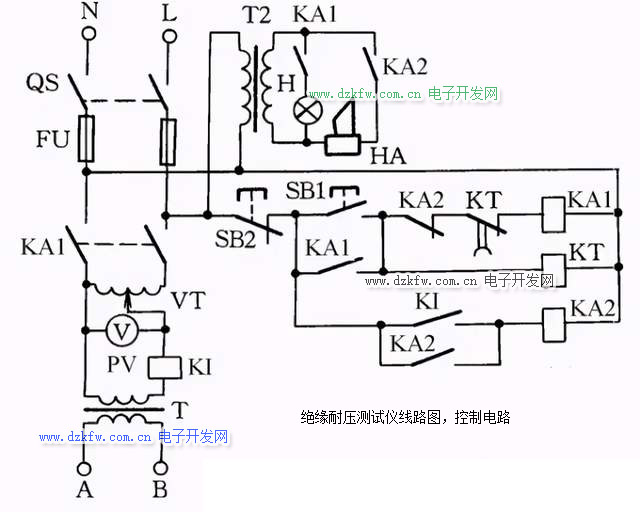

一例簡單的絕緣耐壓測試儀線路
圖：絕緣耐壓測試儀線路
如果被測物絕緣擊穿，電流將會迅速增加，過電流繼電器KI動作，KA2得電動作并自鎖，KA1失電，KA1的常開觸點切斷主回路電源，蜂鳴器HA發出聲響，按下SB2后電路全部關斷。
在操作這種儀器時，必須特別注意人身安全，在工作通電時高壓測試區禁止人員靠近。
