會員注冊有關時間繼電器的接線圖，時間繼電器一般分為通電延時和斷電延時兩種類型，時間繼電器的接線圖與接線方法，包括控制接線、工作控制、負載接線等內容。

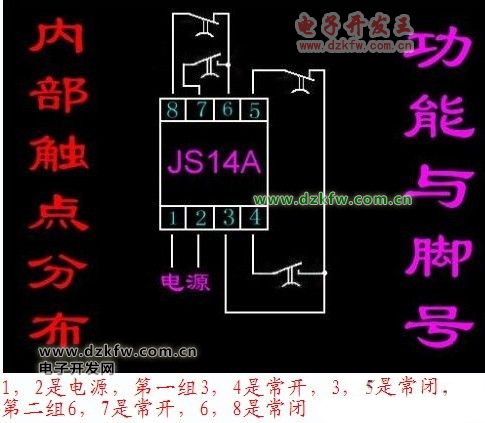

JS14時間繼電器的接線圖
如下圖：
時間繼電器的電氣控制系統中是一個非常重要的元器件。一般分為通電延時和斷電延時兩種類型。
從動作的原理上有電子式、機械式等。電子式的是采用電容充放電再配合電子元件的原理來實現延時動作。機械式的樣式較多，有利用氣囊、彈簧的氣囊式等。
時間繼電器的接線方法
1、控制接線：你把它看成直流繼電器來考慮。3、7用來接12V控制電壓；2、7用來接24V控制電壓。其中的7當成直流電的負極，使用時接到零線。2接220V的火線。
2、工作控制：雖然控制電壓接上了，但是是否起控制作用，由面板上的計時器決定。
3、功能理解：它就是一個開關，單刀雙擲的，有一個活動點活動臂，就像常見的閘刀開關的活動刀臂一樣。8是活動點，5是常閉點，繼電器不動時，他們兩個相連。動作時，8、6相連。
4、負載接線：電源的零線或負極接用電器的零線或負極端。電源的火線或正極接8腳，用電器的火線端或正極接6腳，5腳空閑不用。
5、工作原理：計時無效期間，8、5相連，相當于我們平常電燈開關斷開狀態。有效時，繼電器動作，8、6相連，用電器得電工作，相當于我們平常電燈開關接通狀態。
接線插頭：8針圓插頭
針腳定義, JS14時間繼電器引腳定義：
接線方式1（國內常規） 接線方式2（OMRON）
針號 針定義 針號 針定義
1 繼電器B公共端 1 外部開關公共端。
2 電源零線N（AC85-265V）。
3 繼電器B常開觸點 3 時間復位端子(RESET)/接通有效。
4 繼電器B常閉觸點 4 計時允許端子(GATE)/斷開有效。
5 繼電器A常閉觸點 5 繼電器A常閉觸點。
6 繼電器A常開觸點 6 繼電器A常開觸點。
7 電源火線L（AC85-265V）。
8 繼電器A公共端 8 繼電器A公共端。
