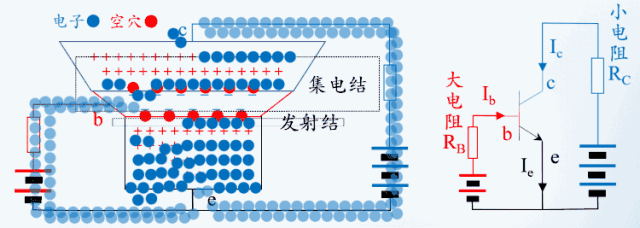

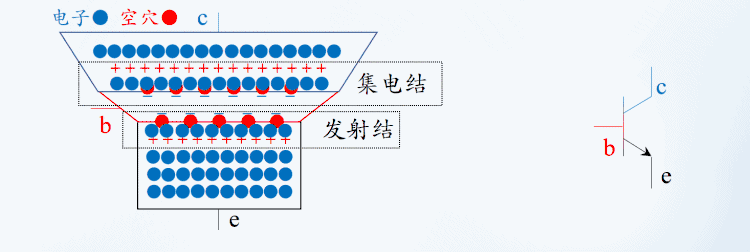

對于半導體的三極管或者場效應管以及其它半導體放大控制器件，在工作過程中都沒有違反能量守恒這一基本規律。我們拿三極管來說吧，三極管的工作實質就是電流的分配問題，我們在電工基礎課程中學到關于節點電流定律，流進節點的電流總量就等于流出節點的電流總量，因此我們可以把三極管作為一個點，那么三極管的三個引腳的電流有流進去的，也有流出來的，那么總的來說流進去的電流一定等于流出來的電流，具體來說三極管的集電極電流Ic與基極電流Ib是流進三極管的，它的發射極電流Ie是從三極管里流出來的，因此三極管的基極電流加上集電極電流就一定等于發射極的電流，即符合Ic+Ib=Ie。
因此三極管的能量既沒有減少也沒有增加，它只不過是用基極毫安（μA）級的電流去控制微安（mA）級的電流，比如用三極管基極的40毫安電流，去控制集電極6微安的電流，這樣比較的話6mA/0.04mA=150,也就是說這個三極管的放大倍數是150，它就類似一個杠桿作用，用一個不大的力量去撬動一個很重的物體。
我們知道三極管三個電極的電流并不是無緣無故地產生的，它們都是由電源提供，這樣說來三極管的能量也沒有無緣無故地產生，以上是我們把三極管作為理想化的器件看待的，在實際應用中，三極管由于自身的等效電阻、PN結間的分布電容等各種因素影響，這會使三極管在通電過程中發熱，比如大功率三極管在安裝時還需要加上散熱片，這些熱量會消耗掉三極管一定的能量，因此實際使用中三極管的輸入電流與輸出電流是有一定出入的，其放大能力也要比理想狀態下小些。總而言之，三極管各個極之間只是對電流進行了分配，用很微弱的電流去控制較大的電流，它仍然符合能量守恒定律。
