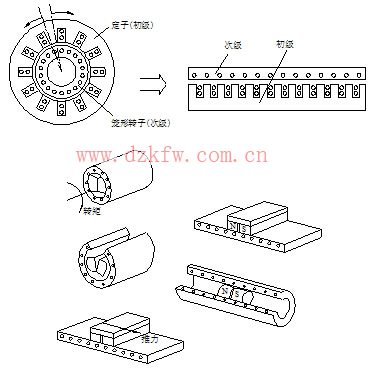

圖2 旋轉電機演變?yōu)閳A筒型直線電機的過程
圖3 弧型直線電機和圓盤型直線電機
直線電機按原理可分為直線直流電機、直線交流電機、直線步進電機、混合式直線電機和微特直線電機等。在勵磁方式上,直線交流電機可以分為永磁式(同步)和感應式(異步)兩種。永磁式直線電機的次級由多塊永久磁鋼鋪設,其初級是含鐵芯的三相繞組。感應式直線電機的初級和永磁式直線電機的初級相同,而次級用自行短路的不饋電柵條來代替永磁式直線電機的永久磁鋼。永磁式直線電機在單位面積推力、效率、可控性等方面均優于感應式直線電機,但其成本高,工藝復雜,而且給機床的安裝、使用和維護帶來不便。感應式直線電機在不通電時是沒有磁性的,因此有利于機床的安裝、使用和維護。
