會員注冊一般磁場過于復雜，在工程計算中，通常將磁場問題簡化為磁路問題。通常用到有以下5大定律，在學習5大定律前先了解一下磁路中的物理量。
磁路：磁通所通過的路徑。
勵磁繞組：用以產生磁路中磁通的載流線圈。
勵磁電流：勵磁繞組中的電流。
直流磁路：直流勵磁電流產生的磁通所經過的路徑。
例如：直流電機的磁路。
交流磁路：交流勵磁電流產生的磁通所經過的路徑。
例如：變壓器。
1、安培環路定律、 全電流定律（電生磁） 沿著任何—條閉合回路，磁場強度的線積分等于該閉合回路所包圍電流的代數和。
電流正方向不閉合回路上磁場強度的方向之間符合右手螺旋關系。
此定律主要用于電機的磁路計算2、電磁感應定律（動磁生電）
電動勢的方向用右手定則確定。 導致線圈磁通變化，可以有以下兩種丌同的方式： 1）變壓器電動勢
若磁通由交流電流產生，則磁通隨時間變化，所產生的電動勢稱為變壓器電動勢。（線圈與磁場相對靜止） 2）運動電動勢
若通過線圈的磁通不隨時間變化，但線圈與磁場之間有相對運動，也會引起線圈磁通的變化，所產生的電動勢稱為運動電動勢。 3）運動電動勢的另一種形式表示：

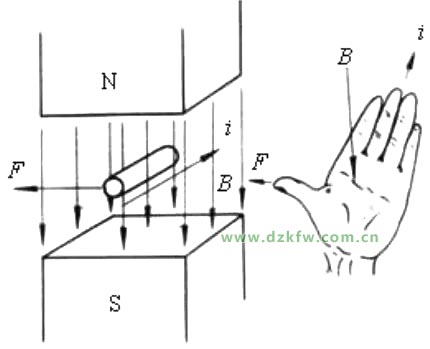

電動勢的方向用右手定則確定。 3、電磁力定律
電磁力的方向遵循左手定則確定。 電磁轉矩：在旋轉電機中，電磁力乘以導體的旋轉半徑， 就是電磁轉矩，即
4、磁路歐姆定律 無分支磁路
鐵芯均勻處處相等，取平均磁力路
定律內容：作用在磁路上的磁動勢等于磁路內的磁通乘以磁阻。 5、磁路的基爾霍夫第一定律 定律內容:穿入（或穿出）任一閉合面的磁通等于零。 帶有并聯分支的分支磁路：
6、磁路的基爾霍夫第二定律 定律內容:沿任何閉合磁路的磁動勢的代數和等于各段磁路磁壓降的代數和。
所示磁路由鐵磁材料及空氣隙兩部分組成，而鐵磁材料這部分的截面積又分為A1， A2，故整個磁路應分為三段。
