會員注冊1、單相交流感應電動機與三相交流異步電動機的啟動過程的差別。
單相交流感應電動機啟動有：
1）電容啟動電動機
電容啟動電動機除了運轉繞組外還有一個啟動繞組，啟動繞組通過一個電容和離心開關連接在電源上。當有電源輸入而轉子處于靜止狀態時，電容會引入一個相位的偏差，使啟動繞組在磁場中產生一個非對稱磁場，這樣即可以使轉子旋轉起來（在啟動繞組中串聯大容量啟動電容器，使通電后主、副繞組的電相角成90°，從而能產生較大的啟動轉矩，使轉子啟動運轉）。隨著轉子旋轉速度的增加，離心開關斷開，切斷啟動繞組。此時電動機在運轉過程中只有運轉繞組處于工作狀態。廣泛應用在電風扇、排風扇、抽油煙機等家用電器中。

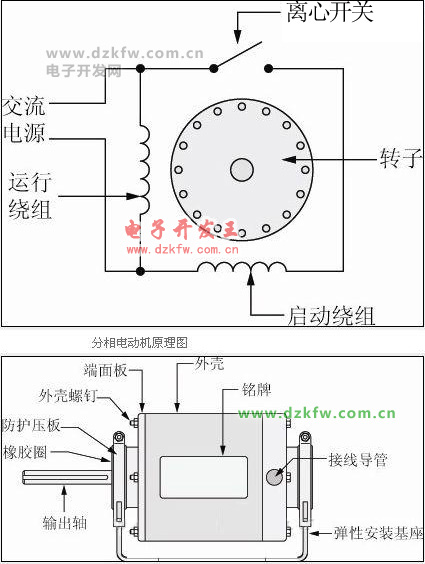

2）分相電動機與電容啟動電動機結構基本相同，不同的地方在于：內部電路沒有電容。通過改變啟動繞組和運轉繞組的相對位置即可調整內部磁場的對稱性。兩個繞組相差一個很大的相位角，使副繞組中的電流和磁通達到最大值的時間比主繞組早一些，因而能產生一個環繞定子旋轉的磁通。這個旋轉磁通切割轉子上的導體，使轉子導體感應一個較大的電流，電流所產生的磁通與定子磁通相互作用，轉子便產生啟動轉矩。當電機一旦啟動，轉速上升至額定轉速70%時，離心開關脫開副繞組即斷電，電機即可正常運轉。廣泛應用于電冰箱、洗衣機、空調等家用電器中。
3）分容電動機與電容啟動電動機結構基本相同，不同的地方在于：去掉離心開關。啟動繞組通過一個電容直接接到交流電源上，給啟動繞組持續供電，從而產生一個不對稱的磁場，因此通過啟動繞組的電流必須很小。適于排風機、抽風機等要求啟動力矩低的電器設備中應用。
4）電容啟動（或電容運轉）電動機
這類電動機的啟動繞組通過兩個電容接到電源上，其中啟動電容連接一個離心開關。在電動機的啟動階段，啟動電容能夠產生一個非常不對稱的磁場和一個大的啟動轉矩。隨著電動機的轉速增加，離心開關斷開，由運轉電容產生一個適中的不對稱磁場。
5）屏蔽磁極式電動機（罩極式電動機）
這種電動機的啟動機理是把一個銅環安裝在極面的一個狹窄截面上。這個導磁環使磁場變得不對稱，因此也產生了必要的啟動轉矩。銅環安裝在鐵芯的左上角。罩極式電動機只有主繞組，沒有副繞級（啟動繞組），它在電機定子的兩極處各設有一副短路環，也稱為電極罩極圈。當電動機通電后，主磁極部分的磁場產生的脈動磁場在短路環上感應出二次電流，從而使磁極上被罩部分的磁場，比未罩住部分的磁場滯后些，因而磁極構成旋轉磁場，電動機轉子便旋轉啟動工作。廣泛應用在電風扇、電吹風、吸塵器等小型家用電器中。
單相電機啟動在具有很高啟動負載的場合，應該首選電容啟動（或電容運轉）電動機或電容啟動電動機；分相電動機在啟動轉矩特性方面更具通用性。而分容電動機和屏蔽磁極式電動機只能用在啟動轉矩較低的工作場合。
三相電機的起動方式有：
1)、 直接啟動直接啟動的優點是所需設備少，啟動方式簡單，成本低。電動機直接啟動的電流是正常運行的5倍左右。
2) 用自偶變壓器降壓啟動采用自耦變壓器降壓啟動，電動機的啟動電流及啟動轉矩與其端電壓的平方成比例降低，相同的啟動電流的情況下能獲得較大的啟動轉矩。
3)Y－△降壓啟動定子繞組為△連接的電動機，啟動時接成Y，速度接近額定轉速時轉為△運行。
4) 轉子串電阻啟動繞線式三相異步電動機，轉子繞組通過滑環與電阻連接。外部串接電阻相當于轉子繞組的內阻增加了，減小了轉子繞組的感應電流。
5) 軟啟動器軟起動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，國外稱為Soft Starter。
6) 變頻器通常，把電壓和頻率固定不變的交流電變換為電壓或頻率可變的交流電的裝置稱作“變頻器”。
單相異步電動機中的磁場與三相異步電動機中的旋轉磁場不同。
2、單相電機的脈動磁場與三相電機中一相的磁場差別。
單相電機流過的單相電流不能產生旋轉磁場，需要采取一定的方法使它產生旋轉磁場。電容感應式電機有兩個繞組，即啟動繞組和運行繞組。兩個繞組在空間上相差90度。在啟動繞組上串連了一個容量較大的電容器，當運行繞組和啟動繞組通過單項交流電時，由于電容器作用使啟動繞組中的電流在時間上比運行繞組的電流超前90度角，先到達最大值。在時間和空間上形成兩個相同的脈沖磁場，使定子與轉子之間的氣隙中產生了一個旋轉磁場，在旋轉磁場的作用下，電機轉子中產生感應電流，電流與旋轉磁場相互作用產生電磁場轉矩使電機旋轉起來。
三相電機有三個定子繞組。當電動機的三相定子繞組（各相差120度電角度），通入三相交流電后，將產生一個旋轉磁場，該旋轉磁場切割轉子繞組，從而在轉子繞組中產生感應電流（轉子繞組是閉合通路），載流的轉子導體在定子旋轉磁場作用下將產生電磁力，從而在電機轉軸上形成電磁轉矩，驅動電動機旋轉，并且電機旋轉方向與旋轉磁場方向相同。
