會員注冊電機功率分為三種：視在功率、有功功率、無功功率。
三相異步電動機銘牌上標示的額定功率是：電動機在額定狀態下運行時，其軸上所能輸出的機械功率稱為額定功率，也就是電機可以長時間輸出的功率。
電動機運行時因線圈發熱、軸承摩擦等很多損耗為電動機損耗。將額定功率和所有的損耗加起來，就為電動機從電網中吸收的有功功率。
P額定功率=P有功功率×η=√3*U*I*cosφ×η ，（η為電動機效率）

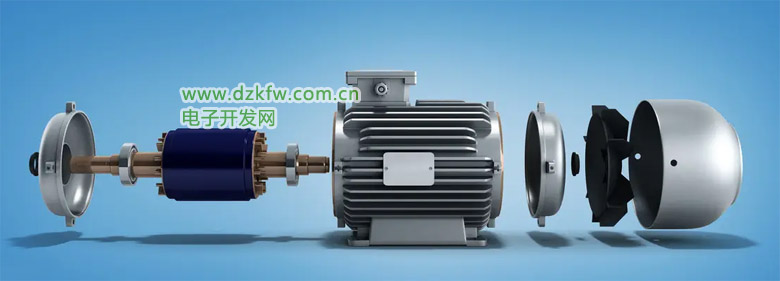

電機拆解
三相異步電動機的結構圖
有功功率：----又叫平均功率。交流電的瞬時功率不是一個恒定值，功率在一個周期內的平均值叫做有功功率。
它是指在電路中電阻部分所消耗的功率，有功功率的符號用P表示，單位有瓦(W)、千瓦(kW)、兆瓦(MW)。
有功功率是保持用電設備正常運行所需的電功率，也就是將電能轉換為其他形式能量(機械能、光能、熱能)的電功率。
比如：5.5千瓦的電動機就是把5.5千瓦的電能轉換為機械能，帶動水泵抽水或脫粒機脫粒；各種照明設備將電能轉換為光能，供人們生活和工作照明
電機組裝圖
無功功率：----在具有電感和電容的交流電路里，由于電感或電容的特性，造成電壓和電流的相角不一致。
電感元件電流滯后電壓90度，電容元件電流超前電壓90度，這些元件在半周期的時間里把電源能量變成磁場（或電場）的能量存起來，在另半周期的時間里對已存的磁場（或電場）能量送還給電源。
它們只是與電源進行能量交換，并沒有真正消耗能量。我們把與電源交換能量的速率的振幅值叫做無功功率。用字母Q表示，單位為乏(Var)或千乏(kVar)。
視在功率：----在具有電阻和電抗的電路內，電壓與電流的乘積叫做視在功率，以字母S或符號Ps表示，單位為千伏安（kVA）。
視在功率S與有功功率P、無功功率Q的計算公式為：
電機定子繞組
三相異步電機功率計算公式解釋
三相異步電機功率公式：P=√3*U*I*cosφ
這個公式適用于三相對稱負載的電路，只有三相異步電機應用在三相對稱負載中，此公式才成立。
P—是電機輸入有功功率，
U—是電機電源輸入的線電壓，
I—是電機電源輸入的線電流，
cosφ—是電機的功率因數，
φ—是相電壓與相電流的相位差角
三相異步電機功率計算公式推導
三相對稱負載電路總功率等于3乘以每相的功率，即P=3*u*i，
其中：u—是平均相電壓，i—是平均相電流
Ｙ型聯接時：U=√3u，I=i，
P=3*1/√3 *U*I*cosφ=√3UIcosφ
Δ型聯接時：U=u，I=√3i，
P=3*U*1/√3* I*cosφ=√3UIcosφ
此三相異步電機功率計算公式同樣適用于其他三相對稱電路中，只要負載對稱，P=√3*U*I*cosφ均是成立的。
