變壓器是一種電氣設備，用于在不改變其頻率的情況下將電力從一個電路傳輸到另一個電路，它是通過電磁感應實現的。基本上，變壓器有兩種類型，即殼型和鐵芯型。主要功能是升壓和降壓。出于測量目的，使用互感器是因為這些互感器測量電流、電壓、能量和功率。這些用于不同的儀器，如電壓表、電流表、瓦特表和電能表。這些變壓器分為兩種類型，即電流互感器和電壓互感器。

什么是電流互感器？

定義：用于在變壓器次級繞組內產生交流電的互感器稱為電流互感器。這也稱為串聯變壓器，因為它與用于測量不同電力參數的電路串聯。這里，次級繞組中的電流與初級繞組中的電流成比例。這些用于將高壓電流降低為低壓電流。

電流互感器裝置

 工作原理

當我們將電流互感器與普通電壓互感器進行比較時，電流互感器的工作原理有些不同。與電壓互感器類似，它包括兩個繞組。每當交流電源通過初級繞組時，就可以產生交變磁通量，然后在次級繞組內感應出交流電。在這種類型中，負載阻抗非常小。因此，該變壓器在短路條件下工作。因此，次級繞組中的電流取決于初級繞組中的電流，但不取決于負載阻抗。

該變壓器的結構包括基于設計的不同特征，如初級安匝數、磁芯、繞組和絕緣。

電流互感器結構

 初級安培匝數

變壓器中的初級安匝數在5000到10000之間，因此這些安匝由初級電流決定。

為了實現低磁化安匝數，鐵芯材料必須包括低鐵損和低磁阻。鎳和鐵合金等核心材料具有不同的特性，如低損耗、高磁導率。

通過將繞組彼此靠近放置，可以降低變壓器中的漏抗。初級繞組中使用的導線是銅帶，次級繞組使用 SWG 線。這些繞組的設計可以進行適當的強度和固定支撐而不會造成任何傷害。

變壓器的繞組使用清漆和膠帶絕緣。高壓的應用需要絕緣裝置，這些絕緣裝置被用于繞組的油吸收。

變壓器鐵芯的設計可以使用硅鋼片來完成。變壓器的初級繞組承載電流并連接到主電路。次級繞組中的電流與初級繞組中的電流成比例，并連接到儀表或儀器。

初級和次級繞組與鐵芯絕緣。初級繞組包括承載滿載電流的單匝，而次級繞組包括多匝。
初級和次級中的電流比稱為電流互感器比。通常，變壓器的電流比很高。次級的額定電流為 0.1A、1A 和 5A，而初級的額定電流范圍為 10A – 3000A。

這些分為四種類型，其中包括以下內容。

室內型變壓器適用于低壓電路。這些被分為不同的類型，如傷口、窗口和酒吧。與基本型類似，繞線型包括初級和次級兩個繞組。由于高精度和高值的初級安培扭曲，這些用于求和應用。

棒型變壓器包括帶次級鐵芯的初級棒。在這種類型中，初級棒是必不可少的部分。由于鐵芯中的磁化，該變壓器的精度會降低。窗口型可以安裝在初級導體區域，因為這些變壓器的設計可以在沒有初級繞組的情況下完成。

這些類型的變壓器可用于實心和分體式設計。在連接這種變壓器之前，應將初級導體拆下，而在分裂鐵芯中，它可以直接安裝在導體區域而不分離它。

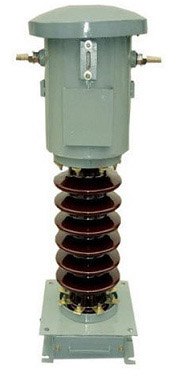

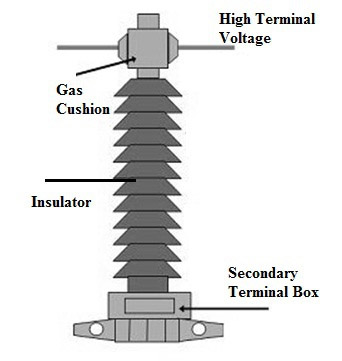

室外型變壓器用于變電站和開關站等高壓電路。它們有兩種類型，即充油和 SF6 氣體絕緣。與充油式變壓器相比，SF6 絕緣式變壓器重量輕。

尖頂油箱可以連接到初級導體，稱為帶電油箱結構電流互感器。在這種結構中，使用了小套管，因為油箱和初級導體都處于相同的電位。對于多比率 CT，使用分體式初級繞組。

因此，抽頭布置在用于初級繞組的槽上，因此可以通過使用這些變壓器獲得可變的電流比。一旦將抽頭提供給次級繞組，則可以在提供給初級繞組的同時改變工作安匝數，因此可以留下未使用的銅空間，不包括在最低范圍內。

這種變壓器類似于條形變壓器，其中磁芯和次級放置在初級導體區域。變壓器中的次級繞組可以變成圓形或環形的鐵芯。它連接到斷路器、電力變壓器、開關設備或發電機內的高壓套管。

一旦導體流過套管，它就充當初級繞組，并且可以通過封閉絕緣套管來完成磁芯的布置。這些類型的變壓器在高壓電路中用于中繼目的，因為它們并不昂貴。

這些類型的變壓器是高精度的，主要用于功率分析儀和高精度電流表。這些變壓器有不同的類型，如柔性、夾式便攜式和分裂鐵芯。便攜式CT的電流測量范圍為1000A-1500A。這些變壓器主要用于為測量儀器提供與高壓電路的隔離。

此變壓器中發生的故障包括以下內容：

• 該變壓器的初級繞組需要 MMF（磁動勢）來產生磁通，從而吸收磁化電流。
• 變壓器的空載電流中包含有鐵損成分，會產生磁滯和渦流損耗。
• 一旦變壓器的鐵芯飽和，磁化力的磁通密度就會停止，并且會出現其他損耗。

這些變壓器用于測量發電廠、工業、電網站、工業控制室的電力，以測量和分析電路中的電流，也用于保護目的。

1）、CT和PT有什么區別？

CT 將高電流值變為低電流值，而 PT 將高電壓值變為低電壓。

2）、電流互感器是升壓變壓器嗎？

CT原則上是升壓變壓器。

3）、CT為什么要串聯？

CT 通過線路串聯連接，以將線路電流更改為適合儀表的典型 1/5 安培，否則為繼電器。這些變壓器用于計算流經導體的巨大電流。

4）、CT比是多少？

它是滿載時初級電流 i/p 與次級電流 o/p 的比值。

5、變電站為什么要用CT？

該變壓器用于變電站的測量和保護目的。
