音箱分頻器工作原理

音箱分頻器原理1

從工作原理看，分頻器就是一個由電容器和電感線圈構成的濾波網。高音通道只讓高頻信號經過而阻止低頻信號；低音通道正好相反，只讓低音經過而阻止高頻信號；中音通道則是一個帶通濾波器，除了一低一高兩個分頻點之間的頻率能夠經過，高頻成分和低頻成分都將被阻止。

音箱分頻器原理2

看似簡單，但在實踐運用的分頻器中，為了均衡上下音單元之間的靈活度差別，廠家們需依據不同狀況參加大小不一的衰減電阻或是由電阻、電容構成的阻抗補償網絡，不同的設計和消費工藝自然使分頻器這個看似不起眼的元件在音箱中產生了效果不一的影響。而這些細節，正式一切HIFI器材必需追求的，這也是HIFI與普通民用設備的根本區別。

音箱分頻器電路的作用

1.在播放音樂時，由于揚聲器單元本身的能力與構造限制，只用一個揚聲器難以覆蓋全部頻段，而假如把全頻段信號不加分配地直接送入高、中、低音單元中去，在單元頻響范圍之外的那局部“多余信號”會對正常頻段內的信號復原產生不利影響，以至可能使高音、中音單元損壞。由于這個緣由，設計師們必需將音頻頻段劃分為幾段，不同頻段用不同揚聲器停止放聲。這就是分頻器的由來與作用。

2.分頻器就是音箱中的 “大腦”，對音質的好壞至關重要。功放輸出的音樂訊號必需經過火頻器中的各濾波元件處置，讓各單元特定頻率的訊號經過。要科學、合理、嚴謹地設計好音箱之分頻器，才干有效地修飾喇叭單元的不同特性，優化組合，使得各單元揚長避短，淋漓盡致地發揮出各自應有的潛能，使各頻段的頻響變得平滑、聲像相位精確，才能使高、中、低音播放出來的音樂層次清楚、合拍，明朗、溫馨、寬廣、自然的音質。

3.在實踐的分頻器中，有時為了均衡高、低音單元之間的靈活度差別，還要參加衰減電阻；另外，有些分頻器中還參加了由電阻、電容構成的阻抗補償網絡，其目的是使音箱的阻抗曲線心理平整一些，以便于功放驅動。

音響二分頻器電路圖（一）

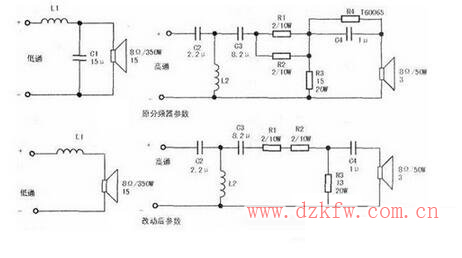

6db分頻方式與24db分頻方式比較.6db分頻裸露分頻方式易于調整出平直的聲壓，但中頻及中低頻段的調整遠不及24ab分頻方式易于得心應手，24ab分頻方式用的元件多，并將頻段分割來調整，對于聲壓頻率特性的平直要比6ab分頻方式難調得多。這里還采用了分流電路補償及阻抗電路補償，做得不好極容易產生失真。

音響二分頻器電路圖（二）

分頻器是音箱中的“大腦”，對音質的好壞至關重要。功放輸出的音樂訊號必須經過分頻器中的過濾波元件處理，讓各單元特定頻率的訊號通過。要科學、合理、嚴謹地設計好音箱之分頻器，才能有效地修飾喇叭單元的不同特性，優化組合，使得各單元揚長避短，淋漓盡致地發揮出各自應有的潛能，使各頻段的頻響變得平滑、聲像相位準確，才能使高、中、低音播放出來的音樂層次分明、合拍、明朗、舒適、寬廣、自然的音質效果。

音箱分頻器是一種組合式濾波器，可以將聲音信號分成若干個頻段。音響的二路分頻器就是由一個高通濾波器和一個低通濾波器組成，而三路分頻則又增加了一個帶通濾波器。本文所介紹的是一款簡單的音箱三路分頻器電路圖，輸入端可接同一輸出端。如圖所示。

音響二分頻器電路圖（三）

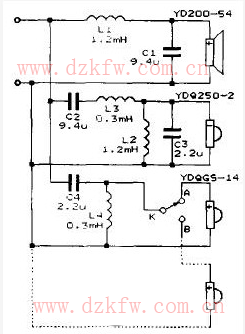

如下圖所示的是一款簡單的分頻器電路圖。其中L1與C1組成的低通濾波器將200-54的分頻點選在1.5kHz，這里將它的分頻點適當提高，主要是單元特性好，更重要是音頻的功率多半都集中在中低頻，適當提高低頻單元的截止頻率，可以充分發揮單元特長，給出的聲音將更加飽滿有力度。如果分頻點過低，不但喪失了單元優勢，反而還會加重中頻單元的負擔，引起振幅過載、失真增大等弊病。

雖然中頻單元的有效頻響寬達800Hz~10kHz，L2、L3與C2、C3組成的帶通濾波器僅取其1.5~6kHz的一段頻帶，這也是它的黃金頻段。L4、C4構成的高通濾波器將YDQG5-14的分頻點定為6kHz，本單元的下限截止頻率也取得較高，將更加輕松自如地在高頻段發揮它的特長。由于合理的選擇分頻點，3個單元各自都工作在聲效率最高的頻帶，故系統的綜合靈敏度也要比各單元的平均特性靈敏度高出1~2dB.

此分頻器元件少，電路也很簡單，對于分頻電容器最起碼的要求是高頻特性好，耗損及容量誤差小。目前的聚丙烯CBB無極性電容器的耗損角正切值僅為0.08%~0.1%，高頻性能優異，體積小、無感、價廉，完全能勝任Hi-Fi系統分頻電路的需要。本音箱選用耐壓為63V的CBB21、CBB22電容器，9.4uF的用2只4.7uF的并聯即可。

音響二分頻器電路圖（四）

有源電子三分頻音箱簡易電路圖

下圖介紹的有源電子三分頻音箱，有源器件有雙運放集成電路各一只，電路簡潔明了，而且具有音量、音調控制功能，調測容易，是發燒友理想的選擇。

高品質功放集成電路的應用，不僅使HI-FI放大器的制作大為簡化，同時也使越來越多的功放電路采用了電子分頻方式。電子分頻又稱前級分頻，其優點在于：由于擴音設備與揚聲器之間不插入損耗大的LC元件，使得放音系統的阻尼因數獲得改善，頻率互調失真明顯減小，在主觀聽覺上，電子分頻的功放，放音時低音深沉，中音流暢，高音清晰，層次分明，解析力很高，令人耳目一新之感。

但是電子分頻也有缺點，它采用幾路分頻，擴音設備與揚聲器之間就要有幾對傳輸線，連接麻煩且凌亂。把功放與揚聲器音箱合為一體，組成有源音箱是改善上述缺點的途徑之一。這樣的有源音箱使用靈活方便，可以簡單便捷地與收音頭、卡座、VCD機組合在一起。

音響二分頻器電路圖（五）

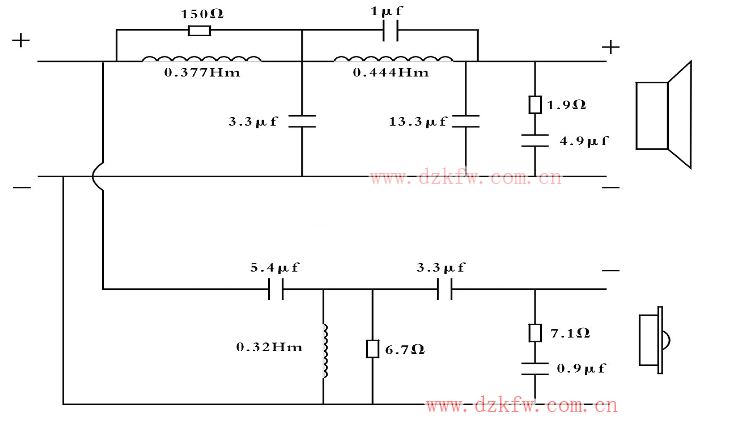

音箱分頻器電路圖如下兩圖所示，從電路結構來看，分頻器本質上是由電容器和電感線圈構成的LC濾波網絡，高音通道是高通濾波器，它只讓高頻信號通過而阻此低頻信號；低音通道正好想反，它只讓低音通過而阻此高頻信號；中音通道則是一個帶通濾波器，除了一低一高兩個分頻點之間的頻率可以通過，高頻成份和低頻成份都將被阻止。

音箱分頻器電路圖

連接高音喇叭的電路：讓電流先流過電容器，阻止低頻，讓高頻通過，并且喇叭與一個線圈并聯，讓線圈產生負電壓，那么這個電壓對于高音喇叭來說正好是一個電壓補償，于是可以近似地逼真還原聲音電流。

音箱分頻器電路圖

連接低音喇叭電路：電流先流過線圈，這樣高頻部分被阻止，而低頻段由于線圈基本沒有阻礙作用而順利通過，同樣，低音喇叭并聯了一個電容器，就是利用電容器在高頻的時候產生一個電壓來補償損失的電壓，道理和高音喇叭端是一樣的。

在實際的分頻器中，有時為了平衡高、低音單元之間的靈敏度差異，還要加入衰減電阻；另外，有些分頻器中還加入了由電阻、電容構成的阻抗補償網絡，其目的是使音箱的阻抗曲線心理平坦一些，以便于功放驅動。

音響二分頻器電路圖（六）

從工作原理看，分頻器就是一個由電容器和電感線圈構成的濾波網。高音通道只讓高頻信號經過而阻止低頻信號；低音通道正好相反，只讓低音經過而阻止高頻信號；中音通道則是一個帶通濾波器，除了一低一高兩個分頻點之間的頻率能夠經過，高頻成分和低頻成分都將被阻止。
