駐極體

將電介質放在電場中就會被極化。許多電介質的極化是與外電場同時存在同時消失的。也有一些電介質，受強外電場作用后其極化現象不隨外電場去除而完全消失，出現極化電荷“永久”存在于電介質表面和體內的現象。這種在強外電場等因素作用下，極化并能“永久”保持極化狀態的電介質，稱為駐極體，又叫永電體。

駐極體具有體電荷特性，即它的電荷不同于摩擦起電，既出現在駐極體表面，也存在于其內部。若把駐極體表面去掉一層，新表面仍有電荷存在；若把它切成兩半，就成為兩塊駐極體。這一點可與永久磁體相類比，因此駐極體又稱永電體。

駐極體話筒

駐極體話筒具有體積小、結構簡單、電聲性能好、價格低的特點，廣泛用于盒式錄音機、無線話筒及聲控等電路中。屬于最常用的電容話筒。由于輸入和輸出阻抗很高，所以要在這種話筒外殼內設置一個場效應管作為阻抗轉換器，為此駐極體電容式話筒在工作時需要直流工作電壓。

駐極體話筒由聲電轉換和阻抗變換兩部分組成。

聲電轉換的關鍵元件是駐極體振動膜。它是一片極薄的塑料膜片，在其中一面蒸發上一層純金薄膜。然后再經過高壓電場駐極后，兩面分別駐有異性電荷。膜片的蒸金面向外，與金屬外殼相連通。膜片的另一面與金屬極板之間用薄的絕緣襯圈隔離開。這樣，蒸金膜與金屬極板之間就形成一個電容。當駐極體膜片遇到聲波振動時，引起電容兩端的電場發生變化，從而產生了隨聲波變化而變化的交變電壓。駐極體膜片與金屬極板之間的電容量比較

小，一般為幾十pF。因而它的輸出阻抗值很高（Xc=1/2~tfc），約幾十兆歐以上。這樣高的阻抗是不能直接與音頻放大器相匹配的。所以在話筒內接入一只結型場效應晶體三極管來進行阻抗變換。場效應管的特點是輸入阻抗極高、噪聲系數低。普通場效應管有源極（S）、柵極（G）和漏極（D）三個極。這里使用的是在內部源極和柵極間再復合一只二極管的專用場效應管。接二極管的目的是在場效應管受強信號沖擊時起保護作用。場效應管的柵極接金屬極板。這樣，駐極體話筒的輸出線便有兩根。即源極S，一般用藍色塑線，漏極D，一般用紅色塑料線和連接金屬外殼的編織屏蔽線。

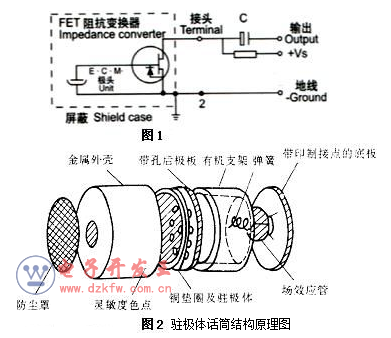

駐極體話筒結構圖

駐極體話筒與電路的接法有兩種：

源極輸出與漏極輸出。源極輸出類似晶體三極管的射極輸出。需用三根引出線。漏極D接電源正極。源極S與地之間接一電阻Rs來提供源極電壓，信號由源極經電容C輸出。編織線接地起屏蔽作用。源極輸出的輸出阻抗小于2k，電路比較穩定，動態范圍大。但輸出信號比漏極輸出小。漏極輸出類似晶體三極管的共發射極放入。只需兩根引出線。漏極D與電源正極間接一漏極電阻RD，信號由漏極D經電容C輸出。源極S與編織線一起接地。漏極輸出有電壓增益，因而話筒靈敏度比源極輸出時要高，但電路動態范圍略小。

Rs和RD的大小要根據電源電壓大小來決定。一般可在2．2～5．1k間選用。例如電源電壓為6V時，Rs為4．7k，RD為2。2k。圖3輸出電路中，若電源為正極接地時，只須將D、S對換一下，仍可成為源、漏極輸出。一聲控電路前置放大級中駐極體話筒的源極輸出和漏極輸出的兩種不同的接法，最后要說明一點，不管是源極輸出或漏極輸出，駐極體話筒必須提供直流電壓才能工作，因?yàn)樗鼉?nèi)部裝有場效應管

駐極體話筒正負極判斷

關于駐極體電容式話筒的檢測方法是：首先檢查引腳有無斷線情況，然后檢測駐極體電容式話筒。駐極體話筒體積小，結構簡單，電聲性能好，價格低廉，應用非常廣泛。駐極體話筒的內部結構如圖所示。由聲電轉換系統和場效應管兩部分組成。它的電路的接法有兩種：源極輸出和漏極輸出。源極輸出有三根引出線，漏極D接電源正極，源極S經電阻接地，再經一電容作信號輸出；漏極輸出有兩根引出線，漏極D經一電阻接至電源正極，再經一電容作信號輸出，源極S直接接地。所以，在使用駐極體話筒之前首先要對其進行極性的判別。

駐極體話筒

在場效應管的柵極與源極之間接有一只二極管，因而可利用二極管的正反向電阻特性來判別駐極體話筒的漏極D和源極S。

將萬用表撥至R&TImes;1kΩ檔，黑表筆接任一極，紅表筆接另一極。再對調兩表筆，比較兩次測量結果，阻值較小時，黑表筆接的是源極，紅表筆接的是漏極。
