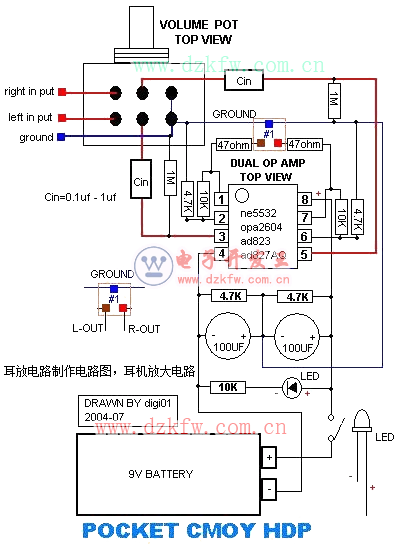

功放芯片可以使用NE5532、OPA2604、AD823、AD827
1.適合推低阻耳機嗎？我的耳機阻抗是60ohm的。
2.聲音特點如何？
3.電路圖上的耳機輸入、輸出都是兩聲道的，但我的mp3和耳機都只有一個插頭，怎么樣才能分出雙聲道來，是不是要買那種音頻分叉頭啊。看了一些耳房的實物和電路圖，這個問題一直都沒有弄清楚。
4.電路圖里的地是怎么樣實現的，即在實際電路里哪里才是地。看圖上好像是由音源供地的，不知道對不對。不管怎樣，我都是糊涂了（意思表達不清楚，不知道大家是否能理解）
5.這個電路是夠需要在輸出加隔直電容，是否是和輸出端的47ohm電阻串聯？
1.可以
2.只是一般的正相放大電路，聲音與運放關系很大，跟電路關系不大。
3. 你看插頭不是分了節節的嗎，最外節就是左聲道，中間是右，里邊地。
4.“圖里的地是怎么樣實現的，即在實際電路里哪里才是地。看圖上好像是由音源供地的，不知道對不對。”看那兩個4.7k的電阻，初中物理就能解釋。要與外地相連。
5.不加（OCL），如果加是串聯。
6.1M歐電阻換小，大了。耦合重0.47-10U,0.1太小了，要用的話，就要用比例積分（衰減）電路才能保證幅頻，而且對于0.1u，低頻衰減太大，膽的就別論!
7.10k的位子要并小電容33p-220p,這個要根據你的耦合大小來取大小。像5532，沒有這個電容多半無法工作。
8.還有與發光管串聯的10k電阻換為700、800來歐。
計算方法：（輸入電壓(9V)-管壓降(大約1.6V)）/工作電流(大約10mA)
