奈奎斯特定理（Nyquist's Theorem）和香農定理（Shannon's Theorem）是網絡傳輸中的兩個基本定理。

要搞清楚這兩個定理，我們要先弄懂一些術語定義：波特率（baud rate）、比特率（bit rate）、帶寬（bandwidth）、容量（capacity）、信噪比、電平等。

波特率

波特率（也稱信息傳送速率、碼元速率、符號速率、或傳碼率），其定義為每秒鐘傳送碼元的數目，碼元速率的單位為“波特”，常用符號“Baud”表示，簡寫為“B”。

一個數字脈沖就是一個碼元，我們用碼元速率表示單位時間內信號波形的變換次數，即單位時間內通過信道傳輸?shù)拇a元個數。若信號碼元寬度為T秒，則碼元速率B為：

比特率

比特率也稱數據傳輸速率，它的定義是單位時間內可以傳輸?shù)谋忍財?shù)，單位為bps。比特率的計算公式為：

怎么理解比特率和波特率之間的關系呢？

我們可以假設一個信號只有兩個電平狀態，那么這個時候可以把低電平理解為“0”，高電平理解為“1”，這樣每秒鐘電平變化的次數也就是傳輸?shù)?，1個數了，即比特率 = 波特率。但是有些信號可能不止兩個電平，比如一個四電平的信號狀態，那么每個電平就可以被理解成“00”，“01”，“10”，“11”，這樣每次電平變化就能傳輸兩位的數據了，即比特率 = 2 × 波特率。

帶寬和容量

我們再來看看帶寬和容量的概念。一般信道都有一個最高的信號頻率（注意不是波特率哦，頻率是指每秒鐘的周期數，而每個周期都會有幾次電平變化。。恩，看到區別了吧）和最低的信號頻率，只有在這兩個頻率之間的信號才能通過這個信道，這兩個頻率的差值就叫做這個信道的帶寬，單位是Hz。

信道的容量又是怎么回事呢？

我們知道數據在信道中傳輸會有他們的速度——比特率，這里面最高的比特率就叫做這個信道的容量，單位是bps。就好象每條公路都有他們的最高限速，那么所有在里面開的車都不會超過這個速度（這里我們假設違章的都被警察叔叔抓走了）。

口語中也會把信道容量叫做“帶寬”的，比如“帶寬10M的網絡”，“網絡帶寬是10M”等等。所以這兩個概念也很容易混淆：我們平常所說的“帶寬”不是帶寬，而是信道容量，這一點心里要清楚（雖然口頭上是改不掉了。。）

信噪比

如果我們在人聲嘈雜的集市上向遠處的一個人喊話，我們必定會提高自己的聲音的音量。我們所喊的話叫做信號，周圍環境的聲音是噪聲。我們的聲音越大（信號的功率越大），周圍環境越安靜則噪聲越小（噪聲的功率越小），對方就聽得越清楚。這說明信號和噪聲的功率比越大，越有利于信號的接收。信號和噪聲的功率比就叫做信噪比，用S/N表示，單位沒有量綱。由于信噪比有時數值很大，在一個通信線路的各個環節里面還要用它進行計算，所以經常對它取常用對數，再乘以10。所得的結果也叫做信噪比，不過這時的單位為分貝。

電平

系統中某點的電平，是指該點的功率P（或電壓U）對某一基準功率P0（或基準電壓U0）的分貝比。也就是說，“電平”就是指電路中兩點或幾點在相同阻抗下電量的相對比值。這里的電量自然指“電功率”、“電壓”、“電流”并將倍數化為對數，用“分貝”表示，記作“dB”。簡單地說，電平就是兩個電壓或功率的比值的對數形式，例如：兩個功率P1和P2的數量比為10000倍，那么它們用對數表示的“分貝比”為：

10lg（P1/P2）=10lg10000=40 （dB）

因為功率P和電壓U之間有如下的關系：P=U2/Z。所以功率P1/P2的分貝比，可按下式變換成電壓U1/U2的分貝比：

10lg（P1/P2）=10lg（U12/Z1）/（U22/Z2）=10lg（U12 Z2/U22Z1）

=10lg（U12 /U22）=10lg（U1/U2）2=20lg（U1/U2）

即：10lg（P/P0）=20lg（U/U0）

所以，用功率比表示時，前面乘的系數是10；用電壓比表示時，前面乘的系數是20。

當基準單位P0為1w時，對應的電平為10lg（P/Iw），單位記為“分貝瓦dBw”；

當基準單位P0為1mw時，對應的電平為10lg（P/Imw），單位記為“分貝毫瓦dBmw”；通常將“分貝毫瓦”簡寫為“dBm”；

當基準單位U0為1mv時，對應的電平為20lg（U/Imv），單位記為“分貝毫伏dBmv”；

當基準單位U0為1μv時，對應的電平為20lg（U/Iv），單位記為“分貝微伏dBμv”，通常將“分貝微伏”簡寫為“dB”。

介紹完了各個術語定義，再來看看這兩個定理說什么。

奈奎斯特定理

1924年，奈奎斯特（Nyquist）就推導出在理想低通信道下的最高碼元傳輸速率的公式： 　　

其中W是理想低通信道的帶寬，單位為赫茲；K是多相調制的相數。奈氏準則的另一種表達方法是：每赫茲帶寬的理想低通信道的最高碼元傳輸速率是每秒2個碼元。若碼元的傳輸速率超過了奈氏準則所給出的數值，則將出現碼元之間的互相干擾，以致在接收端就無法正確判定碼元是1還是0。對于具有理想帶通矩形特性的信道（帶寬為W），奈氏準則就變?yōu)椋豪硐霂�通信道的最高碼元傳輸速率＝1WBaud，即每赫寬帶的帶通信道的最高碼元傳輸速率為每秒1個碼元。奈氏準則是在理想條件下推導出的。在實際條件下，最高碼元傳輸速率要比理想條件下得出的數值還要小些。電信技術人員的任務就是要在實際條件下，尋找出較好的傳輸碼元波形，將比特轉換為較為合適的傳輸信號。

需要注意的是，奈氏準則并沒有對信息傳輸速率（b/s）給出限制。要提高信息傳輸速率就必須使每一個傳輸?shù)拇a元能夠代表許多個比特的信息。這就需要有很好的編碼技術。

根據奈奎斯特準則我們可以推斷出：

（1）給定了信道的帶寬，則該信道的極限波特率就確定了，不可能超過這個極限波特率傳輸碼元，除非改善該信道的帶寬；

（2）要想增加信道的比特傳送率有兩條途徑，一方面可以增加該信道的帶寬，另一方面可以選擇更高的編碼方式。

例1：假設一個傳四進制數據信號的無噪聲數字信道，帶寬為3000Hz，求其信道容量。

奈奎斯特定理適用的情況是無噪聲信道，用來計算理論值。一根針掉在地上還有聲音呢，沒有噪聲的信道在現實中是不存在的。

那么有噪聲的信道該如何計算呢？這下輪到香農定理出馬了！

香農定理

1948年，在《通信的數學原理》（Mathematical Theory of Communication）一文中，香農博士（Claude Elwood Shannon）提出了著名的香農定理，為人們今天通信的發展墊定了堅實的理論基礎。

香農定理指出，在噪聲與信號獨立的高斯白噪信道中，假設信號的功率為S，噪聲功率為N，信道通頻帶寬為W(Hz)，則該信道的信道容量C有：

這就是香農信道容量公式。從公式中我們可以看出，對于一定的信噪比和一定的傳輸帶寬，它的傳輸速率的上限就確定了，這個極限是不能夠突破的。由香農信道容量公式可得出以下結論：

（1）提高信道的信噪比或增加信道的帶寬都可以增加信道容量。

（2）當信道中噪聲功率N無窮趨于0時，信道容量C無窮趨于無限大，這就是說無干擾信道的信道容量可以為無窮大。

（3）信道容量C一定時，帶寬W與信噪比S/N之間可以互換，即減小帶寬，同時提高信噪比，可以維持原來信道容量。

（4）信噪比一定時，增加帶寬W可以增大信道容量。但噪聲為高斯白噪聲時（實際的通信系統背景噪聲大多為高斯白噪），增加帶寬同時會造成信噪比下降，因此無限增大帶寬也只能對應有限信道容量。

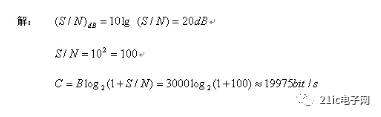

例1：有一個經調制解調器傳輸數據信號的電話網信道，該信道帶寬為3000Hz，信道噪聲為加性高斯白噪聲，其信噪比為20db，求該信道的信道容量。

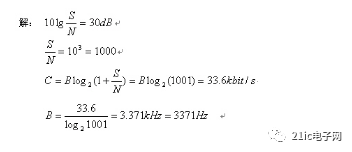

例2：已知僅存在加性高斯白噪聲的信道容量為33.6Kbit/s，其信號噪聲功率比為30db，求此模擬信道的帶寬為多少？

例3：考慮一個極端的噪聲信道，其中信噪比近似于零。換言之，噪聲很強使得信號很微弱。對于該信道，計算它的信道容量如下：

也就是說，該信道上噪聲完全淹沒了有效信號，在終端無法識別還原，因此該信道不適合傳輸數據，數據傳輸能力為0。

香農定理的偉大之處在于它的理論指導意義。香農公式給出頻帶利用的理論極限值，即在有限帶寬、有噪聲的信道中存在極限傳輸速率，無論采用何種編碼都無法突破這個極限。另外香農定律還告訴我們，在信帶容量一定的情況下，信噪比和帶寬可以互換。

比如航天技術中的宇際通信，由航天器發回的信號往往掩埋在比它高幾十分貝的宇宙噪聲之中，雖然信號非常微弱，但香農公式指出信噪比和帶寬可以互換，只要信噪比在理論計算的范圍內，我們總可以找到一種方法將有用信號恢復出來。另外，如移動通信中的多址接入技術（FDMA、TDMA、CDMA、SDMA以及OFDM），還有各種信源編碼、信道傳輸編碼、糾錯編碼技術等等，都得益于香農定理。在xDSL傳送系統中，人們正是選擇了合理的信道編碼技術（DMT和CAP編碼調制方式），可以保證信息在有限的通頻帶寬內可靠的傳遞，從而實現數據的高速傳輸，滿足了人們寬帶上網的需求。
