會員注冊POE （Power Over Ethernet）指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。 POE也被稱為基于局域網的供電系統（POL， Power over LAN ）或有源以太網（ Active Ethernet），有時也被簡稱為以太網供電，這是利用現存標準以太網傳輸電纜的同時傳送數據和電功率的最新標準規范，并保持了與現存以太網系統和用戶的兼容性。
POE技術能在確保現有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。IEEE 802.3af標準是基于以太網供電系統POE的新標準，它在IEEE 802.3的基礎上增加了通過網線直接供電的相關標準，是現有以太網標準的擴展，也是第一個關于電源分配的國際標準。

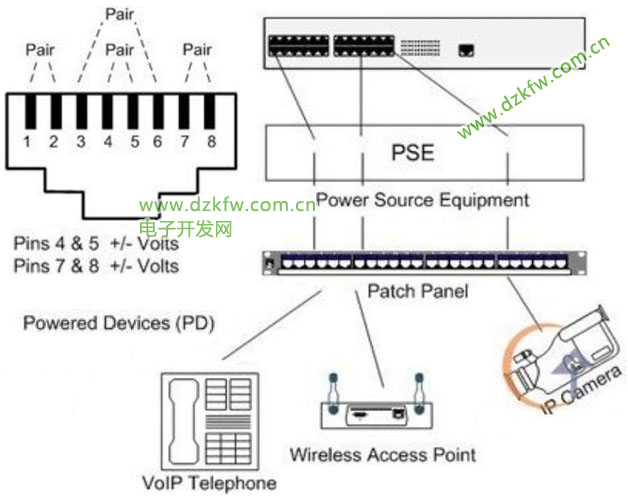

POE的系統構成：一個完整的POE系統包括供電端設備（PSE， Power Sourcing Equipment）和受電端設備（PD， Powered Device）兩部分。PSE設備是為以太網客戶端設備供電的設備，同時也是整個POE以太網供電過程的管理者。而PD設備是接受供電的PSE負載，即POE系統的客戶端設備，如IP電話、網絡安全攝像機、AP及掌上電腦（ PDA）或移動電話充電器等許多其他以太網設備（實際上，任何功率不超過13W的設備都可以從RJ45插座獲取相應的電力）。兩者基于IEEE 802.3af標準建立有關受電端設備PD的連接情況、設備類型、功耗級別等方面的信息聯系，并以此為根據PSE通過以太網向PD供電。
poe供電用哪幾芯我們以前在講電線的時候，有講過標準五類網線有四對雙絞線，但是在10MBASE-T和100M BASE-T中只用到其中的兩對。

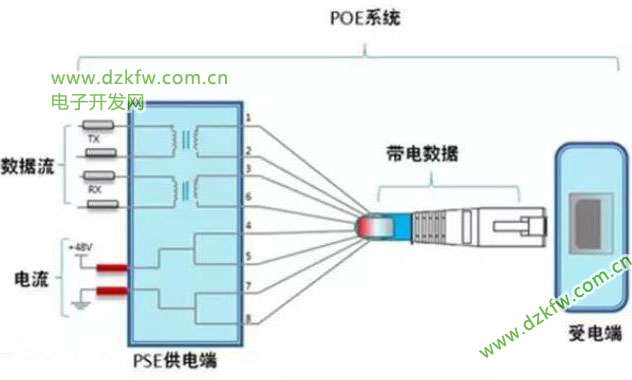

百兆在IEEE80 2.3af標準情況下，允許使用兩種接法：。應用空閑腳供電，4、5連接正極，7、8連接負極如果是利用空閑線（4、5、7、8）傳遞48v電源.

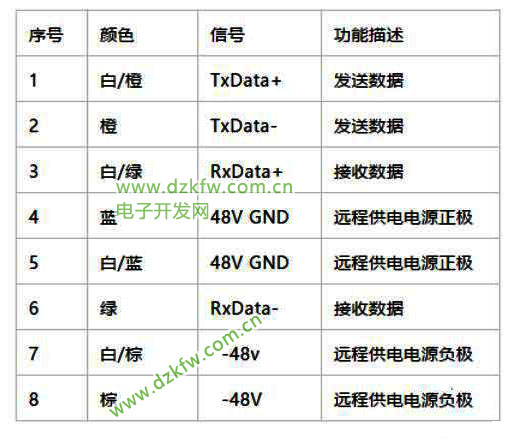

1.百兆PoE利用1、2、3、6線序傳輸數據，4、5、7、8線序進行供電

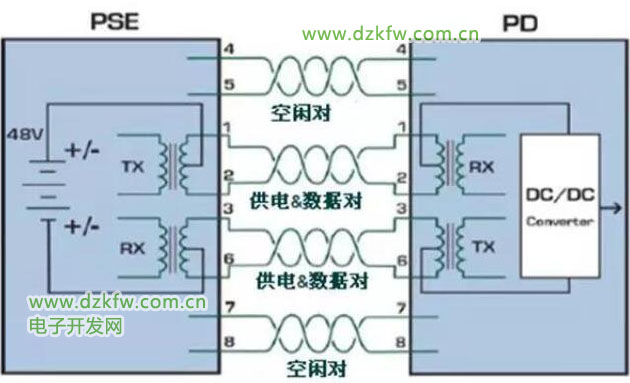

2.利用信號線（1、2、3、6）同時傳遞信號和48v電源
應用數據腳供電時，將DC電源加在傳輸變壓器的重點，在這種方式下線對1、2和線對3、6可以為任意極性。傳輸數據所用的芯線上同時可以傳輸直流電，其輸電采用與以太網數據信號不同的頻率，不影響數據的傳輸。
