西門子S7-200 PLC從入門到精通這個課程涵蓋了S7-200PLC的所有的功能應用，本視頻主要分為以 下幾個內容對S7-200PLC進行詳細介紹。

（1）S7-200PLC的系統構成

（2）S7-200PLC的編程軟件的講解

（3）S7-200的指令和程序講解

（4）S7-200各功能應用的講解

（5）PLC編程注意事項講解

必備知識

學習PLC不單單只是學習PLC的知識，若想學好PLC還必須具備以下相應的知識。

1、電工基礎，低壓電器及控制技術，學習PLC必備的基本知識。

2、計算機基礎知識的，PLC的軟件安裝，數據的存儲器形式都離不開計算機基礎，所有計算機基礎也是學習PLC必備的知識之一。

3、工控數據基礎，PLC應用中往往會涉及到一些這樣，那樣的計算， 所有工控數學的基礎也是必備知識之一。

4、網絡基礎，隨著PLC應用技術的發展，現在的PLC越來越趨向于使用以太網的這種通信方式進行通信，所有想要學好通信的功能，那  么網絡基礎知識也是必須掌握的知識。
初學者如何學習

隨著科技的進步，自動化技術的發展，自動化控制在制造業中的應用也越來越廣泛，而PLC作為自動化控制的主流控制器，在現今的制造業中的應用也非常的廣泛，所以學習PLC應用技術是從事自動化控制工作人員必須掌握的一門技術，但是對于一些初學者來講，特別是一些文化水平不是很高的初學者，在學習的過程中往往會比較迷茫，會產生以下的幾個問題。

（1）我能否學的會？

（2）我應該如何學習？

（3）我學習完后能夠做什么？



能否學會？

學習貴在堅持，只要堅持就不可能說學不會。（1）堅持補充學習PLC的必備知識，如電路知識不足可以學習電工基礎及低壓電器控制技術。（2）堅持看相關PLC網上提供的視頻，如S7-200從入門到精通的視頻 可以進行反復的觀看。（3）堅持多做練習，多實操，學習的過程中一定需要使用PLC去實際的操作，練習。



應該如何學習

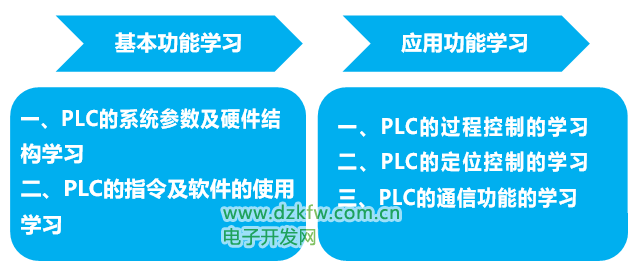

學習是一個循序漸進的過程，我們以S7-200從入門到精通的課程為例，學習時我們需要  對這個課程內容進按一定的方式進行劃分，這樣方便我們先學習。我們把該課程按以下方式劃分：


學習網址：
01 基本功能的學習

一、S7-200PLC 的硬件結構及系統構成、安裝與接線學習
1、學習什么內容？重點學習什么內容?(1) PLC的硬件結構(2) PLC的系統構成及CPU和模塊參數(3) PLC的選型，安裝及接線（重點）

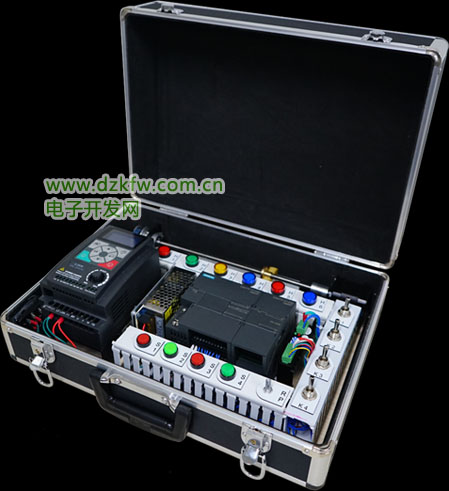

2、如何進行學習（學練結合）(1) 學習S7-200從入門到精通的第一章內容(2) PLC是技術是一門實踐性很強的技術，所有需要用于一臺PLC，熟悉PLC的硬件結構， 練習PLC與外圍設備的接線鏈接。建議使用西門子PLC學習機箱進行練習，學習機箱是一款學習PLC技術的很好的DIY設備。從組裝到接線全需自己動手。
3、學習完后所需要達到的效果(1) 能夠根據控制要求完成項目中PLC的選型。(2) 能夠根據所選擇好的PLC及控制要求，進行PLC接線圖的設計，并完成PLC的安裝及控制柜的接線安裝。
4、測試題目有一項目，項目中指示燈、電磁閥、中間繼電器等統計后有15個，開關，按鈕，接近開關等輸入信號統計后有20個，測溫用PT100熱電阻有2個，0到10V的壓力傳感器有3個，系統中還有兩個步進電機，一個變頻器，變頻器與PLC使用MODBUS通信的方式進行控制， 變頻器的運行頻率，及步進電機的運行速度，啟動信號等可以在觸摸屏上進行控制與顯示。試對控制系統的PLC進行選型，并同時畫出PLC的接線圖。
二、PLC編程指令及軟件的使用學習
1、學習什么內容？重點學習什么內容?(1) PLC的軟件的安裝及熟練使用(2) PLC的編程基礎的知識學習(3) PLC的基本為邏輯指令及功能指令的學習（重點）
2、如何進行學習（學練結合）(1) 學習S7-200從入門到精通的第二、三章內容。(2) 指令分為基本指令的學習和功能指令的學習，首先線下基本的為邏輯指令，然后學習功能指令。(3) 使用西門子plc的學習機箱進行指令的練習學習，同時多使用學習機箱按照學習箱使用指導書上的練習題去練習編寫控制程序，擴展自己的邏輯思維。
3、學習完后所能達到的效果(1) 可以獨立的編寫一些邏輯控制動作程序，如多工位小車的運行控制，傳輸帶的啟動與停止控制等。(2) 能夠編寫一些功能塊程序，可以實現多次的重復的調用的控制程序。
4、測試題目(1) 隨機控制，假設有五臺電機，五臺電機安裝設置的順序進行啟動，設置的順序進行隨機設置，試編寫控制程序，并畫出控制電路圖。(2) 均衡控制，五臺電機，每次啟動一臺電機運行，運行時記錄電機的運行時間， 每次啟動的時候，以電機運行時間最少的那臺電機啟動運行，當出現故障時，以下一臺運行時間最少的電機啟動。試編寫控制程序。
02 應用功能的學習

一、過程控制的學習
1、學習什么內容？重點學習什么內容?(1) 學習模擬量模塊的設置及模擬量信號的接線(2) 學習過程值與實際工程值的換算（重點）(3) 學習PID的使用及PID的整定（重點）
2、如何進行學習（學練結合）(1) 學習S7-200從入門到精通的第41課時到第43課時。(2) 結合PLC學習箱中的模擬量模塊，電位器，變頻器學習過程值與實際工程值之間的換算關系，如：通過模擬量模塊調整變頻器的運行頻率。或采集當前運行的頻率說是速度。(3) 學習PID程序的編寫及PID參數的整定。
3、學習完后所能達到的效果(1) 能夠熟練的使用模擬量控制功能(2) 能夠?qū)崿F(xiàn)PID程序的控制及調試
4、測試題目混合液體控制：


(1) 按下啟動按鈕后，打開閥門A（進料A）；(2) 當液位達到“低液位”時關閉閥門A，閥門A關閉后，穩定一定時間后打開閥門B（進料B）   當液位達到“高液位”后，關閉閥門B；(3) 閥門B關閉后，啟動攪拌電機開始進行攪拌，攪拌一定時間停止攪拌打開水泵A，打開閥門C放料，一定時間后，關閉閥門C停止水泵運行按下停止按鈕，需要完成一個循環周期后才停止。
二、定位控制的學習
1、學習什么內容？重點學習什么內容?(1) 學習PLC與伺服驅動器及步進驅動器的接線(2) 學習PLC脈沖指令的應用（重點）(3) 學習運動控制庫及運動向?qū)У膽?yīng)用（重點）
2、如何進行學習（學練結合）(1) 學習S7-200從入門到精通的44課時到第50課時。(2) 結合PLC學習機箱中的絲桿和步進電機，進行練習定位控制的功能。
3、學習完后所能達到的效果(1) 能夠熟練的完成PLC與步進電機，伺服電機的接線(2) 能夠編寫PLC與伺服電機或是步進電機的定位控制程序（如）控制步進電機的正反轉控制等
4、測試題目在一些加工過程中，經常需要找中間點，如圖所示需要在中間點上進行加工，由于工件尺寸經常發生變化，希望由定位系統自動進行中間點的加工的搜索，找出中間點后自動進行 加工。試編寫其找中間點的程序。



三、通信控制的學習
1、學習什么內容？重點學習什么內容?(1) 學習PLC與上位機的通信(2) 學習PLC的自由口通信（重點）(3) 學習PLC的MODBUS通信（重點）(4) 學習PLC的以太網通信（重點）(5) 學習PLC的USS協議及profibus通信
2、如何進行學習（學練結合）(1) 學習S7-200從入門到精通第51課時到第68課時(2) 結合PLC學習機箱中的PLC與變頻器練習PLC的自由口通信和modbus通信控制
3、學習完后所能達到的效果(1) 能夠獨立編寫PLC的自由口通信程序(2) 能夠獨立的實現PLC與變頻器的通信控制，實現對智能儀表的通信控制。實現PLC與觸摸屏等上位設備的通信連接。
4、測試題目

編寫PLC與海普蒙特變頻器的modbus通信程序，實現對變頻器的運行、停止，頻率修改，讀取變頻器的運行參數等控制。同時使用上位機進行顯示。


學完后能做什么？

很多學員關心學完后能夠做什么，特別是初學者往往更迷茫，這里我要跟大家說的是技術性的東西你真正的掌握后，不需要擔心沒有用武之地，往往來講大家可以從事設備調試的工作，非標設備的自動化設計工作，PLC程序設計工作等等，當然這里也需要跟大家提寫建議：自動化控制來講，你不能只單單學習一個PLC，除了這些以外還需要學習元器件方面的知識，變頻器伺服等傳動設備的知識，還有觸摸屏及上位組態的知識等，只有全面的掌握這些知識，那么你月薪過萬很正常。
