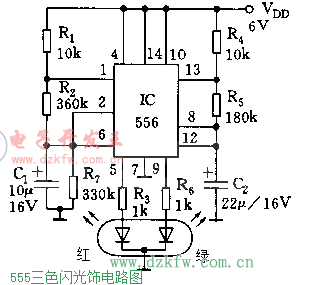

會員注冊如圖所示，電路由556和一個雙芯發光管組成。IC的左半部（1/2 556,相當于一個NE555）與R1、R2、C1等組成頻率約2Hz的多諧振蕩器；IC的右半部（1/2 556）與R4、R5、C2等組成約為0.5Hz的多諧振蕩器。輸出端5、9腳分別驅動紅、綠色二極管發光，結果有紅、橙、綠三色光點閃爍，光采奪目。
555電路,556/555三色閃光飾電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-04-18
Tags：NE555,555,閃光,電路圖
