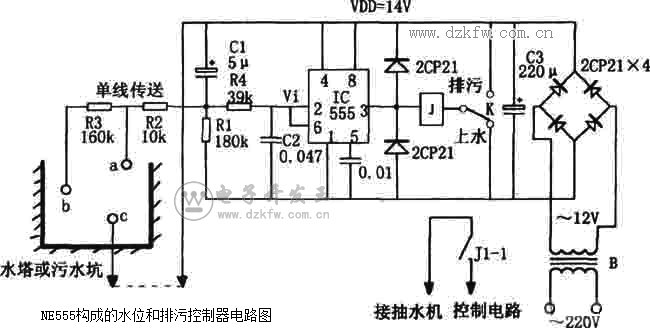

會員注冊如圖所示為水位和排污控制電路。該控制器由降壓整流電路、水位探極(a、b、c)、(NE555) 555觸發器、繼電器控制電路等組成。其中降壓整流電路為整個控制器提供直流電壓。
當控制器用于水塔上水時，若水位低于b點，則NE555因②腳電位為低電平而發生置位，3腳輸出的高電平使繼電器J吸合，觸點J1-1接通，抽水機啟動、上水。當水位升至a點時，555因⑥腳電位高于2/3VDD而發生復位，③腳輸出的低電平使繼電器J釋放，觸點J1-1斷開，抽水機斷電停轉。從而使水位保持一定范圍。當控制器用于排污時，若污水水位高于a點，則555因⑥腳電位為高電平而發生復位，③腳輸出的低電平使繼電器J吸合，控制排污電路工作，使污水水位下降。當水位降至b點以下時，555則因②腳電位為低電平而發生置位，3腳輸出的高電平使繼電器J釋放，相應排污電路停止工作，從而使污水水位在a點以下。
