一、博途軟件的簡介

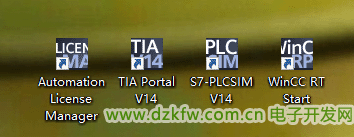

博途軟件可以對西門子300、400、1200及1500產品進行組態、編程和調試。TIA博途軟件是一個系統，里面包含有多種軟件，可以滿足用戶在不同自動化控制系統中的各種需求。因此，博途軟件要求的電腦配置較高，且安裝文件較大，但安裝過程還算比較容易。以下為博途V14版本產品包括TIA Portal、WinCC、PLCSIM仿真及博途軟件的密匙管理License Manager。

二、博途軟件的安裝

博途軟件功能非常強大，將很多功能集成在一起，編程設計人員可以更加方便快捷的開發項目。但軟件要求的硬件環境和系統要求較高。首先博途軟件的兼容性不是很好，一般不同版本博途軟件編寫的程序是不能相互打開訪問的，例如博途V14軟件不能直接打開由博途V13軟件創建的工程項目。因此可能需要在電腦上重新配置博途軟件的環境進行打開。但電腦不能同時出現兩個版本的WinCC，但親測STEP 7是可以同時存在兩個不同版本的。同時，博途軟件V13版本之前Windows10系統（后續版本W(wǎng)indows 10 家庭版也不支持）是不兼容的，安裝及后續使用會出現問題。因此有如下硬件和系統環境的建議配置。

硬件要求：

•處理器： Core i5-6640EQ 3.4 GHz 或者相當

•內存： 16 GB 或更高（大項目為 32 GB）

•硬盤：SSD，至少 50GB 可用存儲空間

•圖形分辨率：最小 1920 x 1080

•顯示器：15.6" 寬屏顯示 (1920 x 1080)

系統環境：

•Windows 7 sp1 專業版

博途軟件的安裝包相對來說還是比較難找到的，因此在此提供了博途V13和V14兩個版本的博途軟件供讀者下載使用。

博途V13軟件鏈接：https://pan.baidu.com/s/1ZWf32uHqnWbxfgO2U0Gu3A 密碼: p0sr

博途V14軟件鏈接：https://pan.baidu.com/s/1vZyUk6OsBeMr4NKCK0AtYg 密碼: usg1

博途V15軟件鏈接: https://pan.baidu.com/s/1-AadfIB8g8zGzgvZHwoa5w 密碼: q3gv

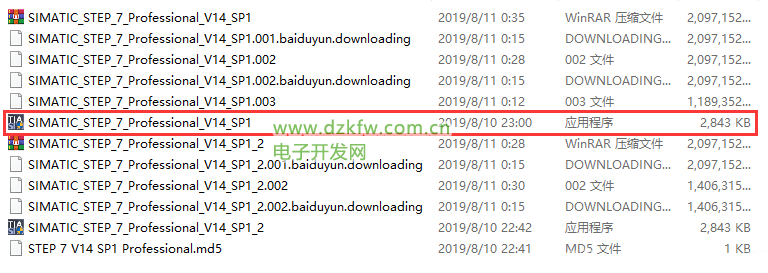

讀者通過以上鏈接下載好安裝包便可進行安裝。以下以V14版本進行舉例。找到下載位置，可看到如下三個文件，當然根據下載時選擇下載的文件而定，可以是三者中的其中任意一個。

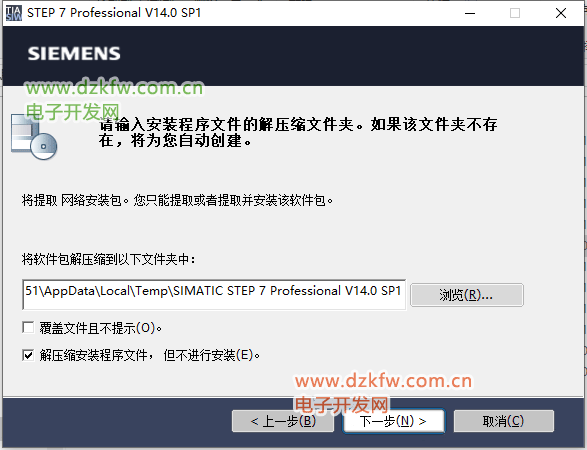

接下來，建議安裝順序?yàn)橄劝惭bSTEP 7，再安裝WinCC,最后在安裝PLCSIM。打開STEP 7文件夾如下。選中紅色方框中的SP1點擊進行安裝。首先會提示進行解壓，然后只需按照安裝提示下一步完成安裝即可。同理按照同樣步驟完成WinCC和PLCSIM軟件的安裝。

S7-1200PLC介紹

讓我們從S7-1200 PLC的基礎知識開始。它是西門子制造的一種可編程邏輯控制器，用于控制和自動化工業過程。

S7-1200 PLC 有兩個主要組件：硬件和軟件。

硬件包括電源、中央處理單元或CPU、輸入/輸出模塊和通信模塊。

用于對 PLC 進行編程以根據傳感器和開關的輸入信號執行特定功能的軟件稱為 TIA Portal，該軟件也是由西門子開發的。

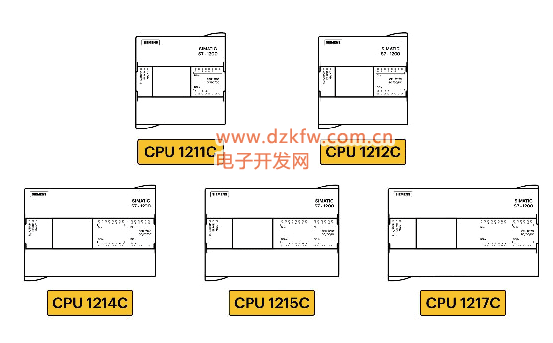

S7-1200 CPU 型號：工業應用和比較

現在讓我們討論 S7-1200 PLC 可用的各種 CPU 型號，并根據其工業應用對它們進行比較。

中央處理器1211C

1211C 是 S7-1200 PLC 的入門型號。

它的內存較少，通信方式也較少，但它仍然適用于中小型自動化項目。

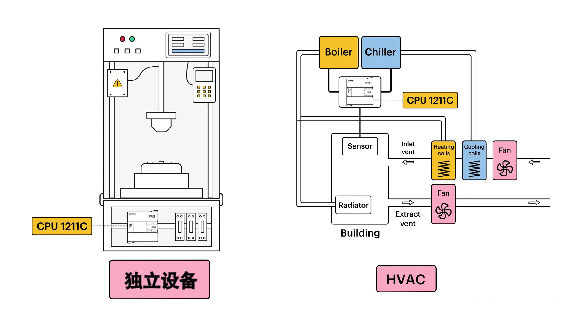

這些項目的一些例子可以是自行工作的機器，我們通常稱之為獨立機器或控制建筑物內供暖、空調和通風的系統（HVAC）。

因此，如果您想創建 HVAC （空氣調節）系統，1211C 可能是您的不錯選擇。

中央處理器1212C

我將討論的下一種 S7-1200 PLC 類型稱為 1212C。它與 1211C 非常相似，但具有更多的輸入和輸出。

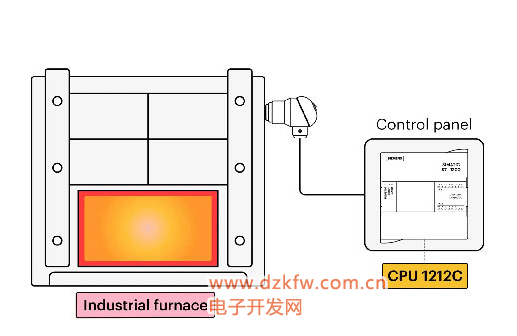

這使得它成為稍大的自動化應用的絕佳選擇，例如控制中型工業爐的溫度。

工業爐是一種特殊設備，用于將金屬或其他材料加熱到非常高的溫度以使其成型或改變。工業爐用于多種行業，例如金屬加工、玻璃制造和陶瓷。

S7-1200 PLC，尤其是 1212C 型號，通常用于調節工業爐內的溫度、壓力和其他參數。

1212C還支持PID控制功能，可以更精確地調節溫度和壓力。

中央處理器1214C

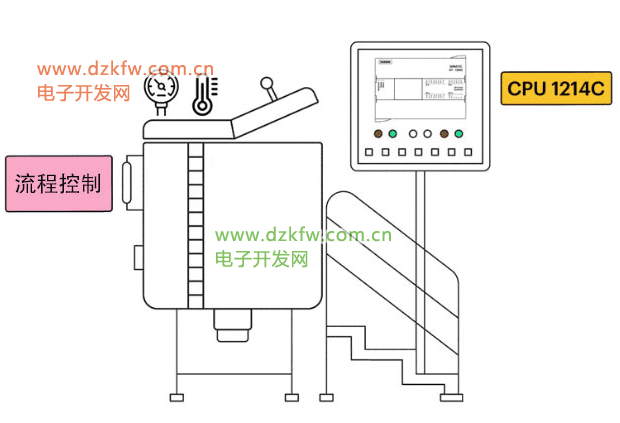

轉向 1214C 型號，這是更先進的自動化應用的流行選擇，例如移動材料、運行泵或管理小型流程。

使用 1214C，您還可以創建 PID 控制功能，就像使用 1212C 一樣。PID控制是一種調節工廠溫度和壓力等參數的方法。

然而，1214C 可以更進一步，提供更先進的 PID 控制功能以及管理更大、更復雜的自動化系統的附加功能。

此外，S7-1200 PLC 系列的更高級型號可以執行更多 PID 控制功能！

中央處理器1215C

接下來，我有CPU 1215C。

該模型是大型自動化任務的不錯選擇。

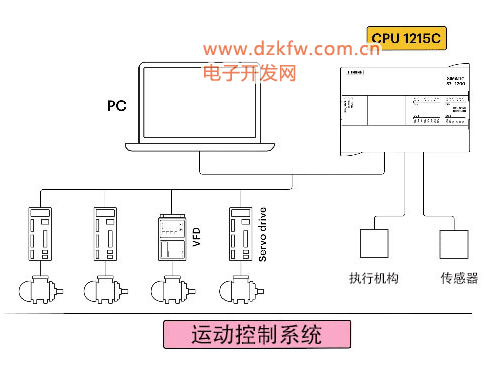

我所說的大型自動化任務是指通常需要高速處理和高級通信能力的任務，例如復雜的過程控制系統、運動控制系統和大型物料搬運系統。

該 PLC 模型的一個很酷的事情是您可以使用網絡瀏覽器遠程控制它。

中央處理器1217C

1217C 與 1215C 類似，但它具有更多的輸入和輸出，這意味著它可以處理更復雜的任務。它也更快，這對于需要快速收集數據的應用程序來說非常重要。

需要更快 PLC 的應用示例之一是高速數據采集。這是從過程中非常快速地收集數據的情況。

這很重要，因?yàn)槭占瘮?shù)據的速度越快，數據就越準確，并且流程的效果就越好。

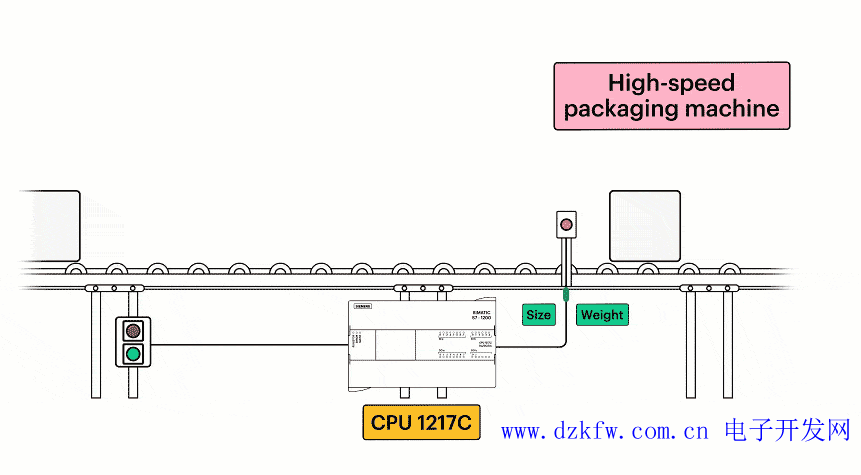

例如，在高速包裝機中，傳感器收集有關每個包裝的尺寸和重量的數據。該數據用于調整機器的設置，以確保其盡可能良好地工作。

如果數據收集得太慢，數據就不夠準確，無法做出正確的調整。這意味著機器將無法正常工作。

這就是為什么需要更快的 PLC 來快速收集數據并向過程提供實時反饋。

S7-1200 故障安全 PLC：增加控制安全性

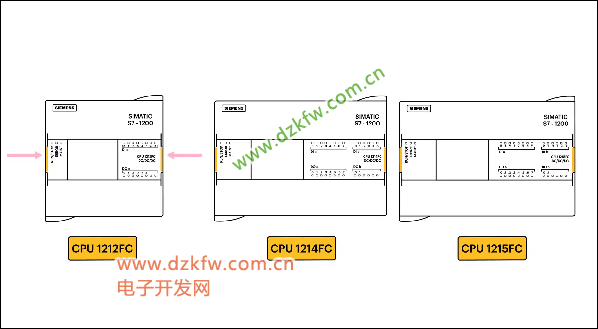

我們來談?wù)?S7-1200 故障安全 PLC，通常可以通過其黃色來識別

這些是特殊類型的 PLC，不僅可以控制機器和設備，還可以保證人員安全。

在石油鉆井平臺或工廠等可能發生危險事件的地方，擁有額外的保護層以防止發生事故非常重要。

例如，假設您要設計電梯的控制系統。您可以使用常規 PLC（例如 1212C）來控制電梯的運動。但如果停電或出現問題怎么辦？

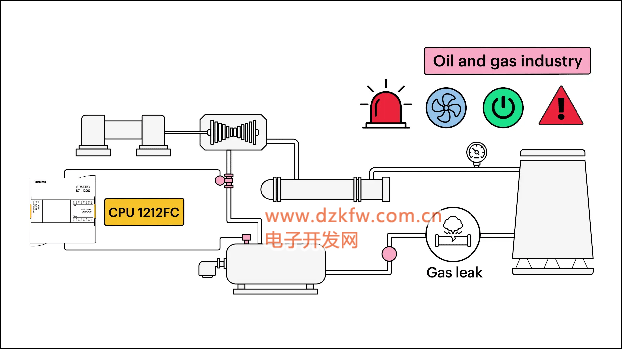

在這種情況下，您需要確保電梯安全停止。這就是 1212FC 故障安全 PLC 的用武之地。它具有特殊功能，可以檢測何時出現問題并啟動緊急制動以確保乘客的安全。

在石油和天然氣行業，安全非常重要，因?yàn)榇嬖诤芏辔ｋU(xiǎn)。這就是故障安全 PLC 真正有用的地方。

它們可以檢測何時發生煤氣泄漏等情況，并自動關閉設備，打開通風系統，并向工人發出危險警告。

要記住的一件事是，并非所有類型的 S7-1200 PLC 都具有故障安全功能。僅適用于 1212C、1214C 和 1215C 型號。

字母“C”是什么意思？

您可能想知道S7-1200 PLC 型號末尾的字母C代表什么。

S7-1200 PLC 型號末尾的字母 C 表明該 PLC 具有緊湊的設計。緊湊的設計意味著與其他 PLC 型號相比，PLC 的尺寸更小。

這使得更容易安裝到較小的空間或控制柜中。盡管緊湊型 S7-1200 PLC 很小，但它們通常具有內置輸入和輸出。但是，如果需要，您可以隨時向其中添加更多輸入/輸出模塊。

S7-1200通訊端口

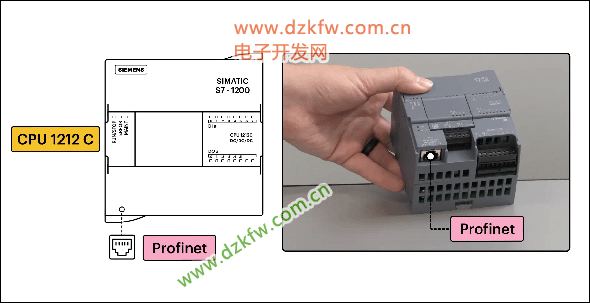

在通信端口方面，所有 S7-1200 PLC 都帶有PROFINET端口，幫助它們與其他機器進行通信。

但有時，您可能需要使用不同類型的端口，例如Profibus-DP、I/O Link或AS-i，以使它們與其他機器一起工作。

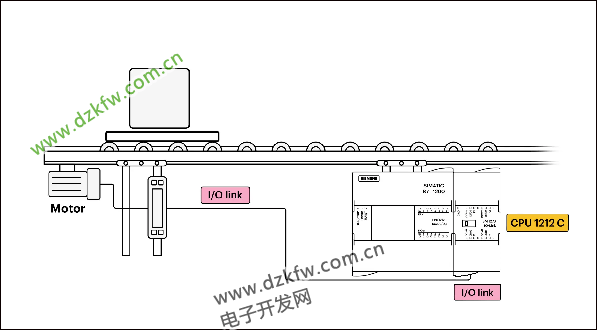

例如，假設您正在工廠開展一個項目，您需要控制一臺使用稱為I/O Link的不同端口的機器。不幸的是，您的 S7-1200 PLC 只有PROFINET 端口，無法與 I/O Link 配合使用。

要解決此問題，您可以向 S7-1200 PLC添加通信模塊。

該模塊幫助 PLC 使用 I/O Link 端口與機器進行通信，即使它沒有內置該端口。這使得控制機器變得更容易，無需額外的硬件或復雜的編程。

結論

所以，綜上所述，在這篇文章中，您了解了西門子制造的S7-1200 PLC。

您還了解了各種類型的 CPU 模型以及它們?nèi)绾卧诓煌�行業中使用，從用于簡單自動化項目的基本模型到用于高速數據采集和復雜控制系統的高級模型。
