01、PID控制知識講解

S7-200 SMART能夠進行PID控制。S7-200 SMART CPU最多可以支持8個PID控制回路（8個PID指令功能塊）
PID是閉環控制系統的（比例－積分－微分）
PID控制器根據設定值（給定）與被控對象的實際值（反饋）的差值，按照PID算法計算出控制器的輸出量，控制執行機構去影響被控對象的變化。
PID控制是負反饋閉環控制，能夠抑制系統閉環內的各種因素所引起的擾動，使反饋跟隨給定變化。
根據具體項目的控制要求，在實際應用中有可能用到其中的一部分，比如常用的是PI（比例－積分）控制，這時沒有微分控制部分。
PID算法在S7-200 SMART中的實現PID控制最初在模擬量控制系統中實現，隨著離散控制理論的發展，PID也在計算機化控制系統中實現。

02、PID向導組態設置

Micro/WIN SMART提供了PID Wizard（PID指令向導），可以幫助用戶方便地生成一個閉環控制過程的PID算法。此向導可以完成絕大多數PID運算的自動編程，用戶只需在主程序中調用PID向導生成的子程序，就可以完成PID控制任務。
PID向導既可以生成模擬量輸出PID控制算法，也支持開關量輸出；既支持連續自動調節，也支持手動參與控制。建議用戶使用此向導對PID編程，以避免不必要的錯誤。
PID向導編程組態步驟：1.在Micro/WIN SMART中的工具菜單中選擇PID向導：

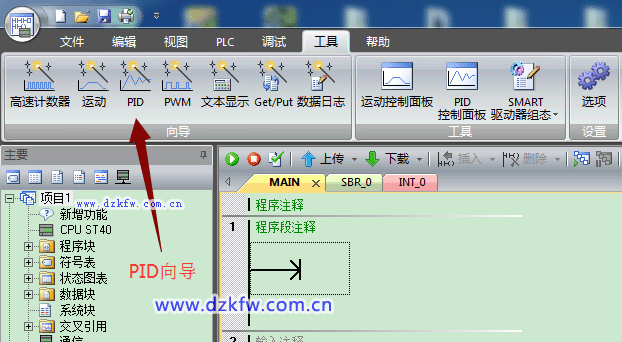

圖1. 在工具欄中選擇PID向導


圖2.在項目樹中打開'向導'文件夾，然后雙擊'PID'，或選擇'PID'并按回車鍵。

定義需要配置的PID回路號


圖3.在此對話框中選擇要組態的回路?



圖4.最多可組態 8 個回路。在此對話框上選擇回路時，PID 向導左側的樹視圖隨組態該回路所需的所有節點一起更新。

2.為回路組態命名

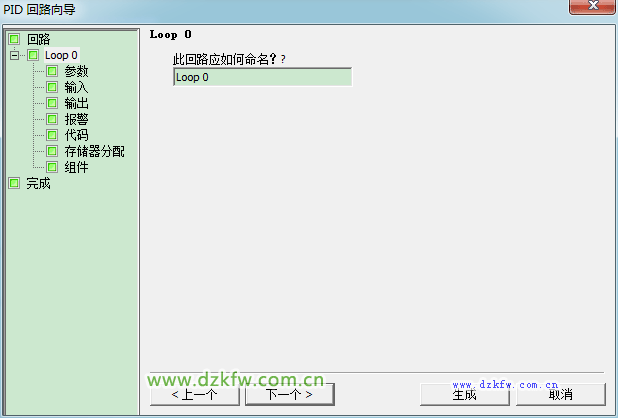

圖5.可為回路組態自定義名稱。此部分的默認名稱是'回路 x'，其中'x'等于回路編號

3.設定PID回路參數

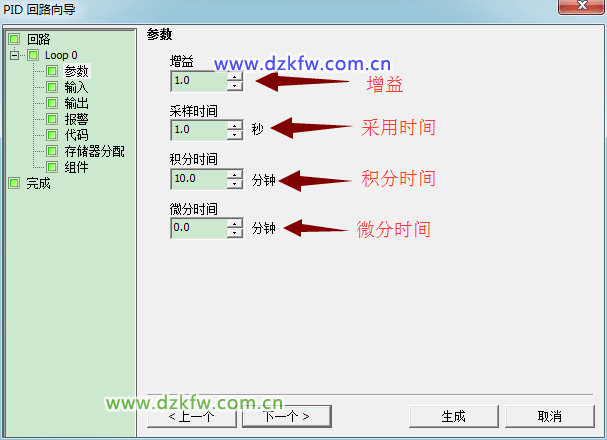

圖6.設置PID參數中定義了PID回路參數，這些參數都應當是實數：

增益：即比例常數，默認值=1.00。
1積分時間：如果不想要積分作用可以將該值設置很大（比如10000.0），默認值=10.00。
2微分時間：如果不想要微分回路，可以把微分時間設為0 ，默認值=0.00。
3采樣時間：是PID控制回路對反饋采樣和重新計算輸出值的時間間隔,，默認值=1.00。在向導完成后，若想要修改此數，則必須返回向導中修改，不可在程序中或狀態表中修改。
注意：關于具體的PID參數值，每一個項目都不一樣，需要現場調試來定，沒有所謂經驗參數。
4.設定回路過程變量
圖7. 設定PID輸入過程變量


指定回路過程變量 (PV) 如何標定。可以從以下選項中選擇：1.單極性:即輸入的信號為正，如0－10V或0－20mA等2.雙極性：輸入信號在從負到正的范圍內變化。如輸入信號為±10V、±5V等時選用3.選用20%偏移：如果輸入為4－20mA則選單極性及此項，4mA是0－20mA信號的20%，所以選20% 偏移，即4mA對應5530，20mA對應27648。4.溫度 x 10 °C5溫度 x 10 °F
反饋輸入取值范圍1在a.設置為單極時，缺省值為0 - 27648，對應輸入量程范圍0 - 10V或0 - 20mA等，輸入信號為正2在a.設置為雙極時，缺省的取值為-27648 - +27648，對應的輸入范圍根據量程不同可以是±10V、±5V等3在a.選中20% 偏移量時，取值范圍為5530 - 27648，不可改變在'標定'(Scaling) 參數中，指定回路設定值 (SP) 如何標定。默認值是 0.0 和 100.0 之間的一個實數。此反饋輸入也可以是工程單位數值，參見：設置給定－反饋的量程范圍。
5.設定輸入回路輸出選項
圖8. 設定PID輸出選項


1輸出類型可以選擇模擬量輸出或數字量輸出。模擬量輸出用來控制一些需要模擬量給定的設備，如比例閥、變頻器等；數字量輸出實際上是控制輸出點的通、斷狀態按照一定的占空比變化，可以控制固態繼電器（加熱棒等）
選擇模擬量則需設定回路輸出變量值的范圍，可以選擇：1. 單極：單極性輸出，可為0－10V或0－20mA等2. 雙極：雙極性輸出，可為正負10V或正負5V等3. 單極20% 偏移量：如果選中20% 偏移，使輸出為4 - 20mA4. 取值范圍：0. c為單極時，缺省值為 0 到 276480. c為雙極時，取值-27648 到276480. c為20%偏移量時，取值5530 - 27648 ，不可改變如果選擇了開關量輸出，需要設定此循環周期
圖9. 設定PID輸出為數字量

6.設定回路報警選項

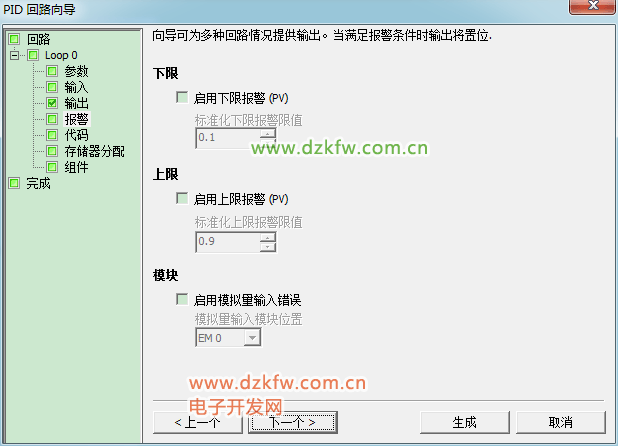

圖10. 設定回路報警限幅值


向導提供了三個輸出來反映過程值(PV)的低值報警、高值報警及過程值模擬量模塊錯誤狀態。當報警條件滿足時，輸出置位為1。這些功能在選中了相應的選擇框之后起作用。
1. 使能低值報警并設定過程值(PV)報警的低值，此值為過程值的百分數，缺省值為0.10，即報警的低值為過程值的10％。此值最低可設為0.01，即滿量程的1%2. 使能高值報警并設定過程值(PV)報警的高值，此值為過程值的百分數，缺省值為0.90，即報警的高值為過程值的90％。此值最高可設為1.00，即滿量程的100%3. 使能過程值(PV)模擬量模塊錯誤報警并設定模塊于CPU連接時所處的模塊位置。'EM0'就是第一個擴展模塊的位置
7.定義向導所生成的PID初始化子程序和中斷程序名及手/自動模式
圖11. 指定子程序、中斷服務程序名和選擇手動控制


向導已經為初始化子程序和中斷子程序定義了缺省名，你也可以修改成自己起的名字。
1. 指定PID初始化子程序的名字。
2. 指定PID中斷子程序的名字注意：
1. 如果你的項目中已經存在一個PID配置，則中斷程序名為只讀，不可更改。因為一個項目中所有PID共用一個中斷程序，它的名字不會被任何新的PID所更改。2. PID向導中斷用的是SMB34定時中斷，在用戶使用了PID向導后，注意在其它編程時不要再用此中斷，也不要向SMB34中寫入新的數值，否則PID將停止工作。3. 此處可以選擇添加PID 手動控制模式。在PID手動控制模式下，回路輸出由手動輸出設定控制，此時需要寫入手動控制輸出參數一個0.0－1.0的實數，代表輸出的0％－100％而不是直接去改變輸出值。PID控制的自動/手動之間的無擾動切換
8.指定PID運算數據存儲區
圖12. 分配運算數據存儲區


PID指令（功能塊）使用了一個120個字節的V區參數表來進行控制回路的運算工作；除此之外，PID向導生成的輸入/輸出量的標準化程序也需要運算數據存儲區。需要為它們定義一個起始地址，要保證該地址起始的若干字節在程序的其它地方?jīng)]有被重復使用。如果點擊'建議'，則向導將自動為你設定當前程序中沒有用過的V區地址。
自動分配的地址只是在執行PID向導時編譯檢測到空閑地址。向導將自動為該參數表分配符號名，用戶不要再自己為這些參數分配符號名，否則將導致PID控制不執行。
9.生成PID子程序、中斷程序及符號表等
一旦點擊完成按鈕，將在你的項目中生成上述PID子程序、中斷程序及符號表等。
圖13. 生成PID子程序、中斷程序和符號表等

10.配置完PID向導，需要在程序中調用向導生成的PID子程序程

圖14. PID子程序




調用PID子程序
在用戶程序中調用PID子程序時，可在指令樹的程序塊中用鼠標雙擊由向導生成的PID子程序，在局部變量表中，可以看到有關形式參數的解釋和取值范圍。
1. 必須用SM0.0來使能 PIDx_CTRL 子程序，SM0.0 后不能串聯任何其他條件，而且也不能有越過它的跳轉；如果在子程序中調用 PIDx_CTRL 子程序，則調用它的子程序也必須僅使用 SM0.0 調用，以保證它的正常運行2. 此處輸入過程值（反饋）的模擬量輸入地址3. 此處輸入設定值變量地址（VDxx），或者直接輸入設定值常數，根據向導中的設定0.0－100.0，此處應輸入一個0.0－100.0的實數，例：若輸入20，即為過程值的20％，假設過程值AIW0是量程為0－200度的溫度值，則此處的設定值20代表40度（即200度的20％）；如果在向導中設定給定范圍為0.0 - 200.0，則此處的20相當于20度
4. 此處用I0.0控制PID的手/自動方式，當I0.0為1時，為自動，經過PID運算從AQW0輸出；當I0.0為0時，PID將停止計算，AQW0輸出為ManualOutput（VD4）中的設定值，此時不要另外編程或直接給AQW0賦值。若在向導中沒有選擇PID手動功能，則此項不會出現
5. 定義PID手動狀態下的輸出，從AQW0輸出一個滿值范圍內對應此值的輸出量。此處可輸入手動設定值的變量地址（VDxx），或直接輸入數。數值范圍為0.0-1.0之間的一個實數，代表輸出范圍的百分比。例：如輸入0.5，則設定為輸出的50％。若在向導中沒有選擇PID手動功能，則此項不會出現
6. 此處鍵入控制量的輸出地址7. 當高報警條件滿足時，相應的輸出置位為1，若在向導中沒有使能高報警功能，則此項將不會出現8. 當?shù)蛨缶瘲l件滿足時，相應的輸出置位為1，若在向導中沒有使能低報警功能，則此項將不會出現9. 當模塊出錯時，相應的輸出置位為1，若在向導中沒有使能模塊錯誤報警功能，則此項將不會出現調用PID子程序時，不用考慮中斷程序。子程序會自動初始化相關的定時中斷處理事項，然后中斷程序會自動執行。
11.實際運行并調試PID參數
沒有一個PID項目的參數不需要修改而能直接運行，因此需要在實際運行時調試PID參數。
查看數據塊以及符號表相應的PID符號標簽的內容，可以找到包括PID核心指令所用的控制回路表，包括比例系數、積分時間等等。將此表的地址復制到狀態表中，可以在監控模式下在線修改PID參數，而不必停機再次做配置。
參數調試合適后，用戶可以在數據塊中寫入，也可以再做一次向導，或者編程向相應的數據區傳送參數。

03PID組態設置中常問問題

做完PID向導后，如何知道向導中設定值，過程值及PID等參數所用的地址？
做完PID向導后可在符號表中，查看PID向導所生成的符號表(上例中為PID0_SYM)，可看到各參數所用的詳細地址，及數值范圍。在數據塊中，查看PID指令回路表的相關參數。如圖所示：
1. 做完PID向導后，如何在調試中修改PID參數？答：可以在狀態表中，輸入相應的參數地址，然后在線寫入用戶需要的PID參數數值，這樣用戶就可根據工藝需要隨時對PID參數、設定值等進行調整。
2.PID已經調整合適，如何正式確定參數？答：可以在數據塊中直接寫入?yún)��?shù)。
3.做完PID向導后，能否查看PID生成的子程序，中斷程序？ 答：PID向導生成的子程序，中斷程序用戶是無法看到的，也不能對其進行修改。沒有密碼能夠打開這些子程序，一般的應用也沒有必要打開查看。

4.PID參數有經驗值嗎？ 答：每一個項目的PID 參數都不一樣，沒有經驗參數，只能現場調試獲得。
5.我的PID向導生成的程序為何不執行？答：必須保證用SM0.0無條件調用PID0_CTRL程序在程序的其它部分不要再使用SMB34定時中斷，也不要對SMB34賦值
6.如何實現PID反作用調節？答：在有些控制中需要PID反作用調節。例如：在夏天控制空調制冷時，若反饋溫度（過程值）低于設定溫度，需要關閥，減小輸出控制（減少冷水流量等），這就是PID反作用調節（在PID正作用中若過程值小于設定值，則需要增大輸出控制）。若想實現PID反作用調節，需要把PID回路的增益設為負數。對于增益為0的積分或微分控制來說，如果指定積分時間、微分時間為負值，則是反作用回路。
7.如何根據工藝要求有選擇地投入PID功能？答：可使用'手動/自動'切換的功能。PID向導生成的PID功能塊只能使用SM0.0的條件調用。
