會員注冊三孔插座檢測器的制作,Socket detector
關鍵字：插座檢測電路圖
來源： 作者：關杰

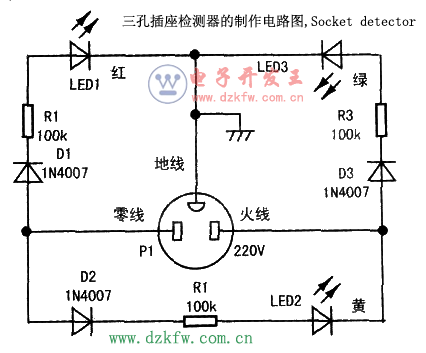

根據(jù)邏輯關系，設計一個用LED作指示的檢測電路，如下圖所示。
下圖中，三孔插座采用的就是我國的標準接線方法，即：零線在左，火線（相線）在右，上面的是地線。接人三個整流二極管1N4007是因為LED的反向耐壓通常都達不到220V，所以接入整流二極管1N4007以保護LED的PN結(jié)不被反向電壓擊穿損壞。
我們來分析一下這個電路的工作邏輯：
(1)如果正常接線，則紅色的LED1滅，黃色的LED2亮，綠色的LED3亮；
(2)如果火線和零線接反了，則紅色的LED1亮，黃色的LED2亮，綠色的LED3滅；
(3)如果火線和地線接反了，則紅色的LED1亮，黃色的LED2滅，綠色的LED3亮；
(4)如果缺少零線或零線斷了，則紅色的LED1滅，黃色的LED2滅，綠色的LED3亮；
(5)如果缺少地線或地線斷了，則紅色的LED1滅，黃色的LED2亮，綠色的LED3滅；
(6)如果缺少火線或火線斷了，則紅色的LED1滅，黃色的LED2滅，綠色的LED3滅；
(7)在出現(xiàn)“缺零并且相零錯”或者“缺地并且相地錯”這兩種錯誤之一的時候，由于二極管的極性一致，正好對LED提供電流通路，所以三個LED都會亮起來的。
至于那個漏電保護開關測試功能，其實就是在火線和地線之間接入一只阻值合適的電阻，用來模擬線路漏電，以便于測試漏電開關是否會動作。市售的產(chǎn)品說明書上面也要求必須要在電路接線正常的情況下才能按動測試開關，這正表明它也是利用同樣的原理。
實際制作時，三個電阻Rl、R2、R3用1/8W的普通電阻，整個電路無需PCB板，直接按圖焊接在一起即可。注意不要短路，焊接好之后裝在透明的絕緣小盒子里面，比如磁帶盒。由于電路涉及市電，制作時要注意安全。
