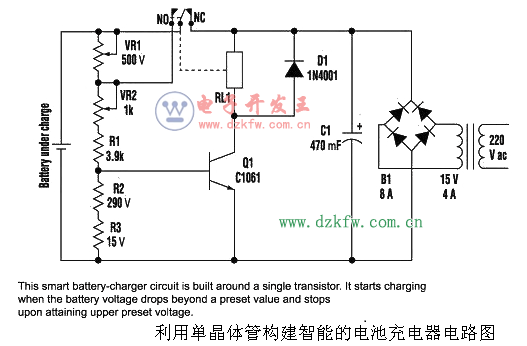

會員注冊本文的自動電池充電器電路設計采用了一種電路，該電路可以稱得上有史以來用單個晶體管制造的最簡單的窗口比較器(見圖)。當電壓下降到預定值以下時它開始充電，當電壓超過預定值時它停止充電。
借助精確的可變電壓電源，可在設定上下電壓。正常連接的繼電器引線不接入15V dc電源，它阻止了電壓傳至電池引線。這樣可以精確設置上下電壓。但15 V dc的充電電源被連接至電路。
首先，可變電壓電源被固定在13.3 V dc——這是電池充滿電的電壓，并被連接至電路的電池連接點。VR1的滑塊被調到附在電池正極的最頂端。VR2的滑塊應向連接至VR1的一端調節。該晶體管開始工作，分流VR1。然后，VR1的滑塊向另一端調節，即連接至VR2的一端。
現在將測試電源電壓設為11.8 V dc，這是電池耗盡時的電壓。然后，調節VR2以使它讓晶體管不再工作。測試電壓再提高至13.3 V dc，調節VR1使晶體管工作。利用設置的上下電壓，NC點被連接至電路(15V dc充電電壓)。現在電池充電器已經就緒了。
