會員注冊18650鋰電池充電器電路

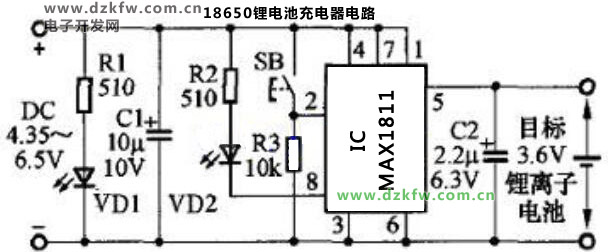

該電路的充電電流有100mA （圖中開關SB斷開時）、500mA（圖中開關S閉合時）兩擋可供選擇。電路允許的MAX1811的第1腳按圖連接時，最高充電電壓為4.2V；第1腳與電源負端連接時，最高充電電壓為4.1V。一旦達到最高充電電壓時，充電電流就急劇減少，并維持最高充電電壓不變。圖中，VD1作為電源指示，VD2作為充電指示，燈亮表示正在充電，燈滅表示充電結束。
18650鋰電池充電電路
手機充電器輸出電壓多為5V，而18650鋰電池充電的終止電壓為4.2V，故不能直接用手機充電器來給18650鋰電池充電。電工之家介紹兩款簡單易制的18650鋰電池充電電路。
1、TP4056構成的1A鋰電池充電電路。

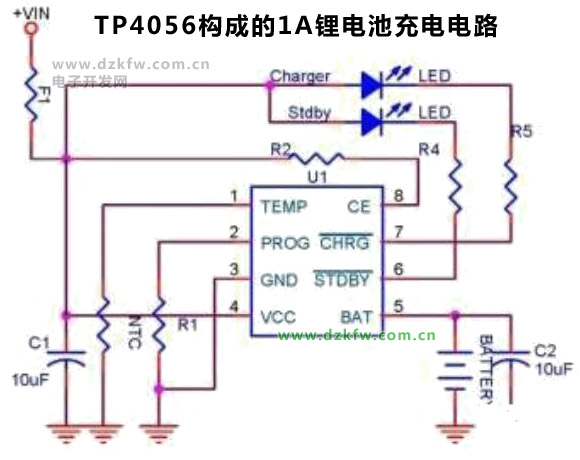

TP4056鋰電池充電電路
TP4056是一款線性大電流鋰電池充電IC，其⑤腳為鋰電池充電端，內部設有防倒流電路，故不需外接防倒流二極管，可以直接接鋰電池；②腳所接的電阻決定著充電電流的大小，該電阻取值1.2KΩ時，充電電流為1A；⑥腳和⑦腳分別為充滿指示端和充電指示端。在充電狀態時，⑦腳接的LED指示燈點亮，充滿電后，⑥腳接的LED指示燈點亮。R4和R5為限流電阻，一般選用1KΩ電阻即可。

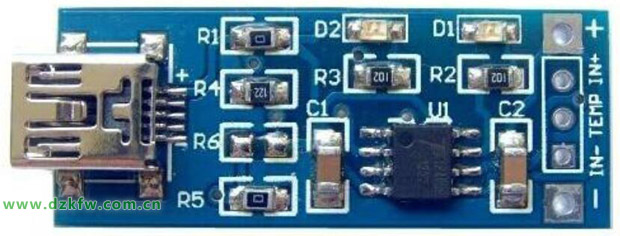

成品的TP4056充電模塊。
2、TP4057構成的鋰電池充電電路。

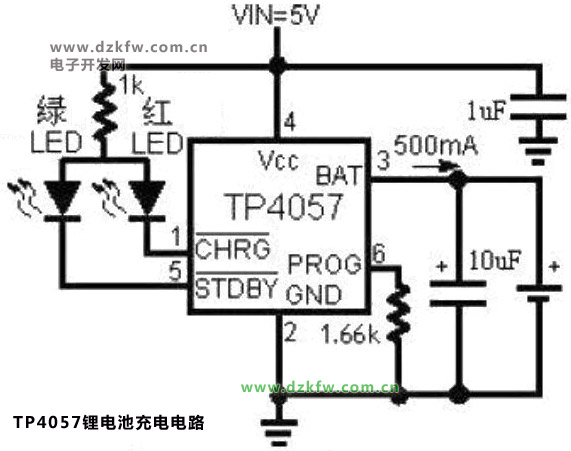

TP4057鋰電池充電電路
TP4057也是一款常用的鋰電池充電IC，其采用SOT23-6封裝，工作電壓范圍為4～9V（典型值為5V），待機工作電流僅40μA。TP4057的③腳為充電輸出端，充電電流可由⑥腳接的電阻來設定，該電阻取值為1.6KΩ時，充電電流為500mA。該IC的①、⑤腳所接的LED分別為充電指示燈和充滿指示燈。
