夏天快來了，馬上就到了修空調的季節了，今天給大家上傳一些常見的、通用的遙控接收頭的圖片和引腳定義，大家保存好，收好了，不一定什么時候就用到了！這個接收頭也屬于常見易損元器件，空調有時候遙控不起作用，好多都是這個小配件不良引起的。

最常見的圖片1838b一體化紅外接收頭

注意下：（下面圖片表示方法都一樣）

OUT：代表信號輸出端

GND：代表是接地端，有的電路中用“-”表示

VCC：代表是接電源端，有的電路中用“+”表示

比較常見的圖片（優質空調電視遙控器一體化紅外塑封大接收頭）

比較常見的圖片紅外一體化接收頭LF0038H 0038A-TC VS838

比較常見的圖片一體化接收頭IRM-3638T

我們看接收頭的引腳定義的時候要注意板子上的標識。

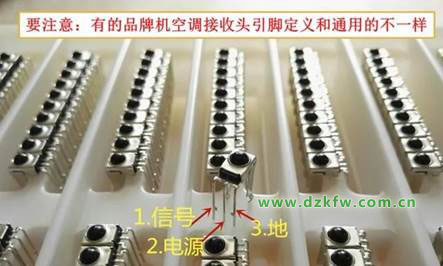

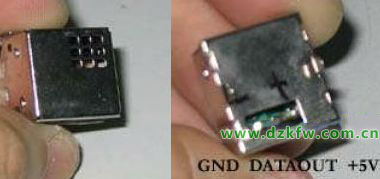

還有要注意，上面這些只是常見的通用型號，有的機器用的就不是這樣的通用型號，看下面的圖片。

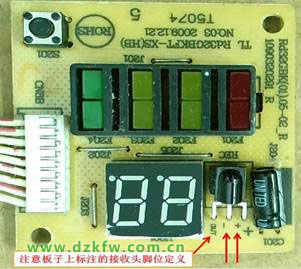

這種接收頭用到板子上就是這樣的，板子上的標識就是這樣的。

如果用通用接收頭更換這些接收頭的時候，注意通用接收頭的VCC接線路板子上VCC，地對地，信號對信號，一般情況下，通用頭也是可以代用這些品牌機的接收頭的。

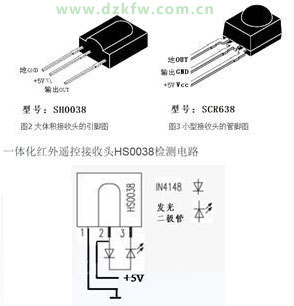

HS0038一體化紅外接收頭


判別紅外接收頭引腳方法

（帶屏蔽外殼型）紅外接收頭一般有三只引線腳，分別為接地、電源和信號輸出。不同型號的紅外接收頭，其引腳排列也不相同。筆者用電阻法判別紅外接收頭的引腳簡單、快速。

用指針式萬用表（數字表不適用）電阻擋Ｒ*１００），先測量確定接地腳，一般接地腳與屏蔽外殼是相通的，余下的兩只腳假設為ａ和ｂ，然后用黑表筆搭接地腳，用紅表筆去測ａ或ｂ腳的阻值，讀數分別約為６ｋΩ和８ｋΩ（有的接收頭相差在１ｋΩ左右）；調換表筆，紅表筆接地，黑表筆測ａ和ｂ腳，讀數分別約為２０ｋΩ和４０ｋΩ。

兩次測量阻值相對應都小的ａ腳即為電源腳，阻值大的ｂ腳即為信號輸出腳。不過用不同的萬用表和測不同型號的接收頭，所測得的電阻都各不相同。

但總的結論是：電源腳對地的電阻值不管正反向都要比信號腳對地的電阻值小。

用萬用表×1K擋，設某引腳為接地腳[地]與黑筆相接，用紅筆去測另外兩腳，一般阻值在4---7

K范圍內，紅筆所接阻值小的的為電源腳，阻值大的為信號腳，黑筆所接的腳是接地腳。

再用紅筆接[地]腳，黑筆去測另外兩腳，一般在15K以上，同樣是阻值小的為電源腳，阻值大的為信號腳。

紅外遙控接收頭的代換

  帶遙控功能的家用電器中所采用的紅外接收頭型號繁多，維修中常遇到無法購得原型號接收頭的情況，只能尋找代換品。實際上無論何種型號的接收頭均可采用常見型號代換。代換時主要應注意如下幾點：

  １．安裝寸。

如原接收頭尺寸較大，則可方便地選用尺寸與之相當的任一型號代換，亦可用體積更小的型號代換。目前有一種外觀像塑封三極管的微型接收頭，用于維修代換十分方便。

  ２．引腳序。

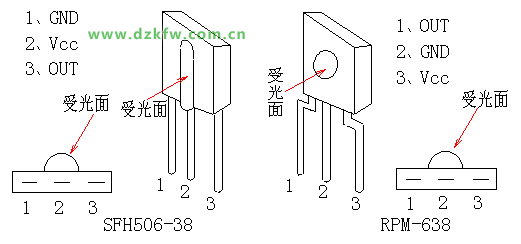

遙控接收頭引腳順序有如下幾種：（接收面左側起）

①地、信號輸出、電源；

②信號輸出、地、電源；

③地、電源、信號輸出等幾種形式，代換時應仔細區分。

對于引腳順序相同的可直接按順序接入，如引腳順序不對，則可用細導線引接。注意地線與電源線切不可接反，否則通電后接收頭立即損壞。

  ３．接收頭中心頻率應與遙控發射器頻率同。

大多數紅外接收頭解調中心頻率為３８ｋＨｚ，但也有一些接收頭中心頻率為３６ｋＨｚ、３７ｋＨｚ、３９ｋＨｚ、４０ｋＨｚ，如果發射頻率與接收頻率相差１ｋＨｚ，大多可以正常遙控，相差２ｋＨｚ以上則會出現遙控不靈現象，此時可通過更換遙控發射器的晶體振蕩器來解決。常見為４５５ｋＨｚ晶振（對應發射頻率３８ｋＨｚ），其他有４２９ｋＨｚ、４３２ｋＨｚ、４４５ｋＨｚ、４６５ｋＨｚ、４８０ｋＨｚ等型號的晶振，相對應的發射頻率分別為３６ｋＨｚ、３６ｋＨｚ、３７ｋＨｚ、３９ｋＨｚ、４０ｋＨｚ。

  ４．信號極性。

大多數遙控接收頭輸出信號極性為負極性，即輸出端在無信號時為高電位（一般為４．８～５．０Ｖ），接收到信號后信號輸出端電壓下降。但也有少數接收頭輸出信號為正極性，如松下ＴＣ－２１８０、Ｍ２５等彩電的紅外接收頭，若用常見型號接收頭直接代換，則無法遙控，對于此種情況可在信號輸出端加接反相器解決。
