會員注冊有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。
整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩個直流輸出端標有 ＋ 或 －，兩個交流輸入端有～標記。
應用整流橋時，主要考慮它的最大工作電流和最大反向電壓。
整流橋通常是由兩只或四只整流硅芯片作橋式連接，兩只的為半橋，四只的則稱全橋。外部采用絕緣朔料封裝而成，大功率整流橋在絕緣層外添加鋅金屬殼包封，增強散熱性能。
一、整流橋定義
整流橋就是將整流管封在一個殼內了，分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。
二、整流橋作用
整流橋作為一種功率元器件，非常廣泛。應用于各種電源設備。
三、整流橋工作原理
整流橋
有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩
個直流輸出端標有＋或－，兩個交流輸入端有～標記。
應用整流橋到電路中，主要考慮它的最大工作電流和最大反向電壓。

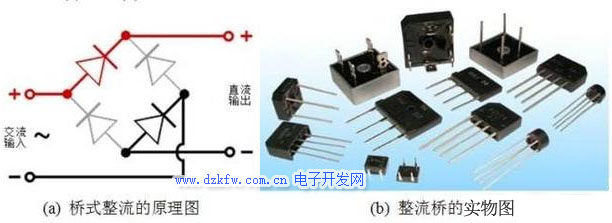

圖一 整流橋（橋式整流）工作原理
圖二 各類整流橋
（有些整流橋上有一個孔，是加裝散熱器用的）
這款電源的整流橋部分采用了一體式的整流橋，整流橋的作用就是能夠通過二極管的單向導通的特性將電平在零點上下浮動的交流電轉換為單向的直流電，通常電源中采用的整流橋除了這種單顆
集成式的還有采用四顆二極管實現的，它們的原理完全相同
作用就是整流，把交流電變為直流電。實質上就是把4個硅二極管接成橋式整流電路之后封裝在一起用塑料包裝起來，引出4個腳，其中2個腳接交流電源，用~~符號表示，2個腳是直流輸出，用+ -表示。
特點是方便小巧。不占地方。
規格型號一般直接用參數表示：50伏1安，100伏5安等等。
如果你要使用整流橋，選擇的時候留點余量，例如要做12伏2安培輸出的整流電源，就可以選擇25伏5安培的橋。
選擇整流橋要考慮整流電路和工作電壓。
整流橋堆
整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。
全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。 全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多
種規格。
常用的國產全橋有佑風YF系列，進口全橋有ST、IR等。
整流橋上數字代表的意義：
參數主要有2個：電流和電壓，如KBPC3510，就表示最大電流只能允許35A，最高電壓為1000V，前面的表示電流，后面的表示電壓。
超過這個參數整流橋就有可能不能正常工作，之所以是有可能不能正常工作，是因為工廠在生產的時候都會把范圍放大，比如標的是1000V，一般不超過1200V問題都不大，只是不能長時間這么用，畢竟長時間在零界點工作是吃不消的。

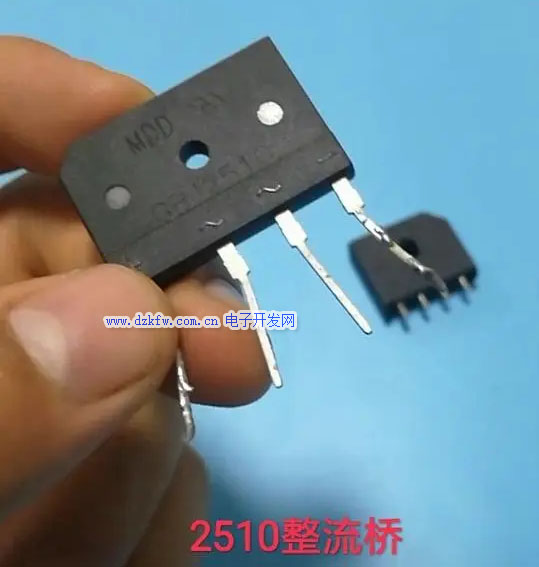

比如數字 2510表示額定電流25A，額定電壓是1000V，如下圖：
