今天給大家分享一下mos管好壞的測量方法。

mos管是金屬-氧化物-半導體(semiconductor)場效應晶體管，或者稱是金屬-絕緣體(insulator)-半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能，這樣的器件被認為是對稱的。本文收集整理了一些資料，期望能對各位讀者有比較大的參閱價值。

為什么要測試mos管的好壞？

為了保護電路板上的其他組件，在將mos管連接到電路之前對其測試至關重要。mos管主要有三個引腳：漏極、源極和柵極。

當使用有故障的mos管時，會發生漏極到柵極的短路，對電路有害。

這種短路的結果可能是漏極電壓反饋，它也會影響柵極端子。到達該端后，電壓通過柵極電阻進一步傳遞到驅動電路，這種傳輸可能導致對驅動電路的進一步損壞。

所以在使用mos管之前對其進行好壞的測試，可以避免損壞整個電路。

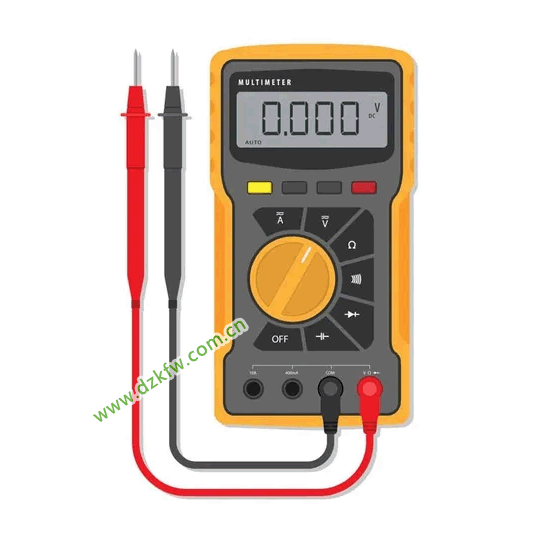

萬用表圖

mos管測量好壞時需要注意的點

在測試 mos管時，你需要采取一些預防措施。主要是：

1、必須確保輸入電源大于或等于mos管的閾值電壓。

2、mos管的漏極電壓和柵極電壓也不應超過擊穿電壓。

3、應該選擇合適的限流電阻來為 LED 供電。

4、應該始終在連接中使用柵極源電阻。這將有助于避免柵極處的噪聲，同時也有助于器件寄生電容的放電。

5、應該始終在mos管柵極處使用低范圍的電阻。

6、最后，通過測試電路技術進行測試時，確保使用低側開關電路。否則，mos管將無法工作。

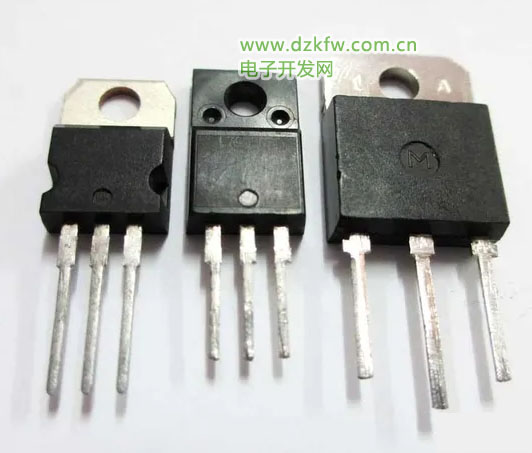

mos管型號圖

mos管好壞的測量方法

1、用萬用表測mos管好壞

• 二極管測試
• 電阻測試
• 連續性測試-借用萬用表蜂鳴器測試

2、組裝一個電路來測試mos管的好壞

1、用萬用表測mos管好壞--二極管測試

進行二極管測試很簡單，只需要一個帶二極管模式的萬用表。

mos管具有內部體二極管。因此，在NMOS中，體二極管通常是從源極到漏極。在這種情況下，陽極位于源極，而陰極位于漏極。

通過二極管測試來測試mos管好壞的一些關鍵步驟：

1、確保萬用表處于二極管模式

2、對于 NMOS 測試，將萬用表的紅色探頭連接mos管源極，將黑色探頭連接到漏極。在這方面，體內二極管處于正向偏置模式。在此模式下，萬用表應該顯示 0.4 V 至 0.9 V 之間的讀數。如果萬用表顯示讀數為零或無讀數，則該mos管有故障。

3、當顛倒探頭連接時，讀數應該是“開路”或沒有讀數，表明mos管良好。因?yàn)槎�極管現在處于反向偏置狀態，如果萬用表指示任何讀數不為零，則設備有故障。

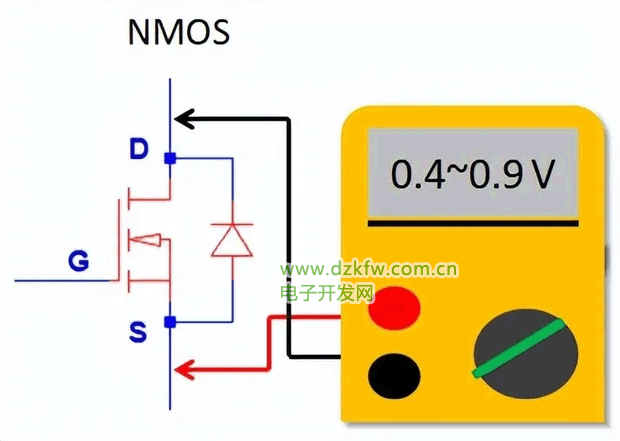

對于Nmos管

用數字萬用表測量Nmos管的好壞

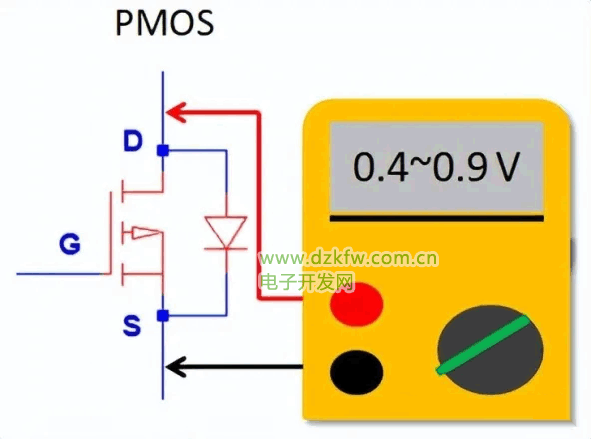

對于Pmos管

用數字萬用表測量Pmos管的好壞

2、用萬用表測mos管好壞--電阻測試

當 mos管的柵極端沒有觸發脈沖時，它的漏源電阻很高。電阻測試?yán)�用此屬性來測試mos管是否有故障。該測試也很簡單，只需要一個歐姆表或者萬用表即可執行。

進行電阻檢查，無論數字萬用表探頭極性如何，一個好的mos管都應該在漏源之間具有高電阻。

以下是進行電阻測試的一些基本步驟：

1、功能良好的mos管應指示高漏源電阻，而與歐姆表探頭的連接無關。

2、也可以使用萬用表來檢查漏源電阻。將萬用表置于電阻模式以啟動測試，萬用表電阻的讀數應該很高，以至于該讀數應以兆歐為單位。

3、將從萬用表獲得的讀數與mos管的數據表進行比較。如果你發現電阻讀數的值小于數據表上的值或?yàn)榱�，則說明有故障。儀表或歐姆表應顯示數據表上的電阻。

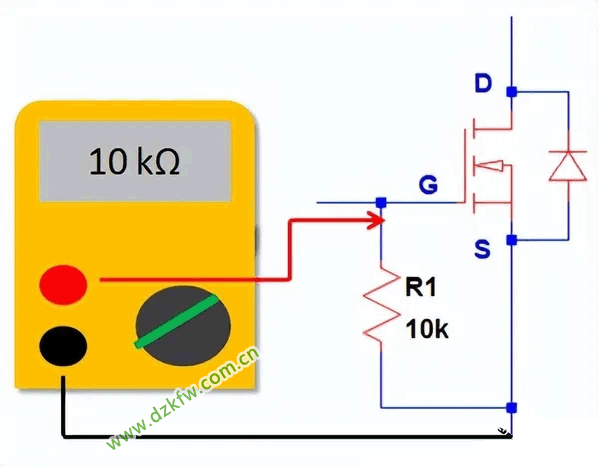

用萬用表測量mos管好壞圖

如果你測量mos管 端子到端子的電阻，你應該考慮相關的電阻，因?yàn)檫@些電阻會影響讀數。例如在上面的電路中，當你測量柵極到源極的電阻時，你讀取的不是高電阻，而是 R1 的值，即 10k。移除 10k 電阻會使讀數變高。

3、用萬用表測mos管好壞--連續性測試，用蜂鳴器輔助測試

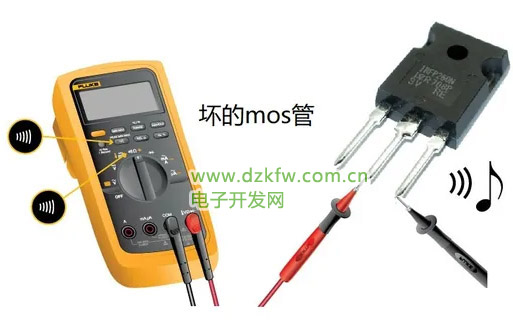

首先打開數字萬用表并選擇 連續性模式，將測試引線連接到mos管端子。保持測試引線連接幾秒鐘，像這樣下圖這樣連接。如果萬用表蜂鳴器打開，則mos管處于 不良（損壞） 狀態。

mos管好壞檢測電路圖

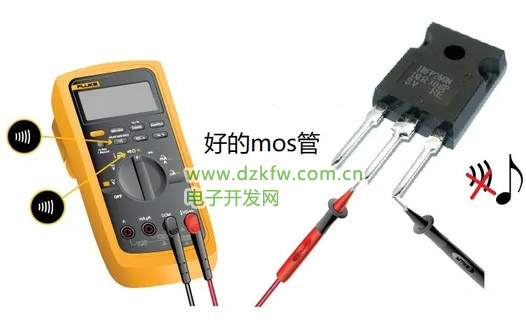

將測試引線連接到mos管端子。保持測試引線連接幾秒鐘，像下圖這樣連接。如果萬用表蜂鳴器關閉，則mos管狀態良好 。

mos管好壞檢測電路圖

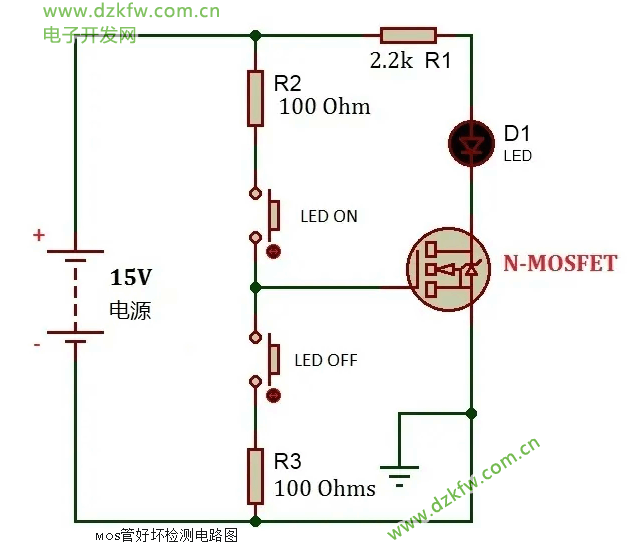

4、組裝一個電路來測試mos管的好壞-mos管好壞檢測電路圖

N 溝道m(xù)os管：連接（C） 完成后，按下開關，如果LED亮，則mos管良好。否則， LED 不亮， mos管壞了。

當你按下開關時，如果 LED 熄滅，則 mos管良好。否則，mos管壞了。

mos管好壞檢測電路圖

P溝道m(xù)os管：連接（E） 完成后，當您按下開關，如果 LED 熄滅，則mos管良好。否則， LED 亮，mos管壞了。

當你按下開關時， 如果 LED 亮起，則mos管良好。否則，mos管壞了 。

mos管好壞檢測電路圖

以上，關于mos管好壞檢測的一些方法，希望能夠?qū)Υ蠹矣杏谩?/P>
