會員注冊貼片電阻的識別和型號通常由數字直標法、數字加字母直標法、顏色代碼、印刷標識和數據手冊等方式來確定。以下是詳細介紹：
- 數字直標法。由三位數字組成，前兩位表示有效數值，第三位表示10的多少次方。例如，101表示100歐姆，102表示1K歐姆，103表示10K歐姆。
- 數字加字母直標法。如5R1，其中R表示小數點，5表示有效數值，1表示10的1次方，即5.1歐姆。
- 顏色代碼。貼片電阻的外殼上通常有彩色環帶，每個環帶代表一個數字或乘數，通過這些數字和乘數的組合可以確定電阻的阻值和精度。
- 印刷標識。一些貼片電阻在外殼上有印刷標識，標明了阻值和精度。
- 數據手冊。貼片電阻的型號和參數通常可以在其相關的數據手冊中找到，提供詳細的規格和特性，包括阻值范圍、功率、精度、溫度系數等。

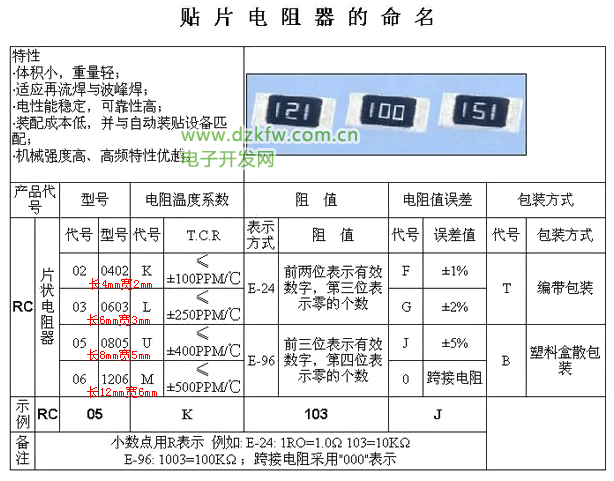

此外，貼片電阻的命名方式也反映了其型號，例如，YAGEO電容常規貼片電阻命名方法通常為三位數字，而風華電容常規貼片電阻命名方法可能包含字母和數字。

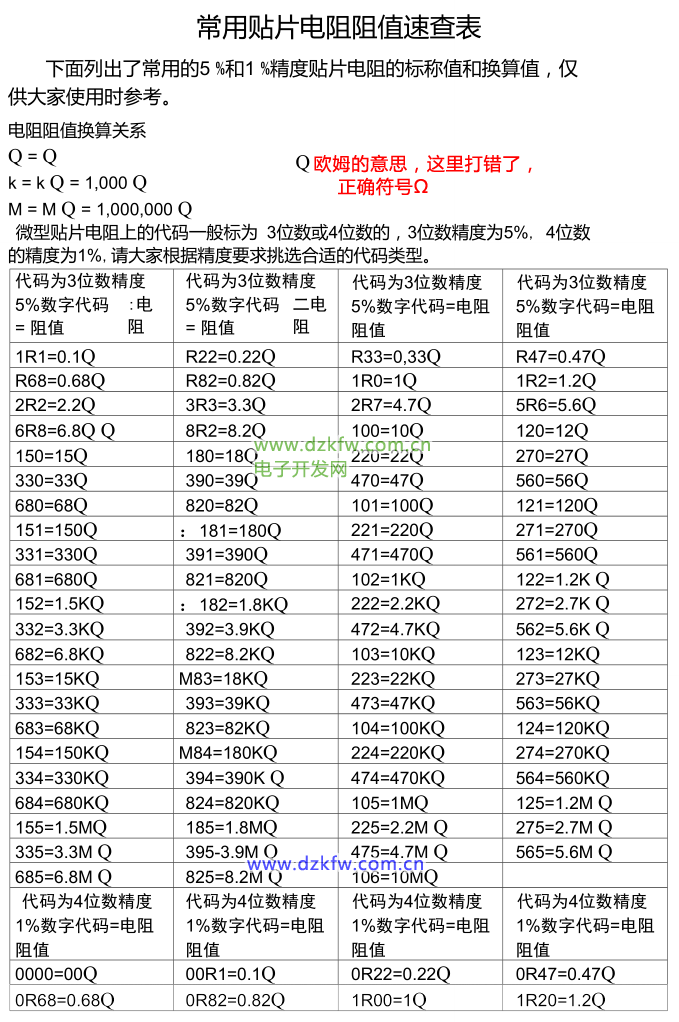

常用貼片電阻阻值速查表：
