會員注冊CD4040是12級串行分頻器，用Q12 輸出高電平來關閉電路輸出，實際上是Q11輸出變?yōu)榈碗娖酵瓿梢粋�(gè)延時周期，分頻系數是2的11次方，也就是2048分頻。
7小時延時關閉，需要NE555的振蕩周期大約為12.3秒。

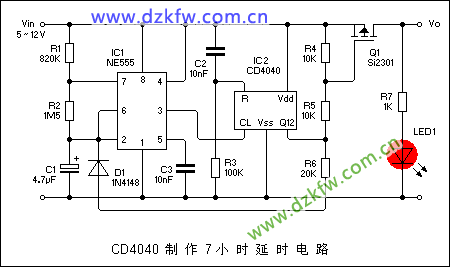

CD4040制作7小時延時電路-1
NE555 的靜態電流大概有幾個毫安，如果使用電池組供電，電路關閉后電路仍然耗電。

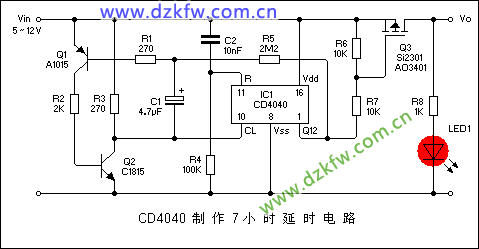

下面的電路使用互補三極管脈沖振蕩電路，電路關閉后電路的靜態電流很低，基本上就是CD4040的靜態電流和三極管的穿透電流。
NE555做長延時電路，只適合要求不高的場合：
這個電路延時大概3個多小時。
使用了電容倍增電路，只能用在精度要求不高的地方，延時誤差非常大，穩定性也不好，延時時長受電容品質和三極管參數影響較大。
