會員注冊西門子plc邊沿脈沖指令分為上升沿脈沖EU(Edge Up)和下降沿脈沖ED(Edge Down)。
邊沿脈沖指令的使用及說明如表所列。
表 邊沿脈沖指令使用說明
|
指令名稱 |
LAD |
STL |
功能 |
說明 |
|
上升沿脈沖 |
-|P|- |
EU |
在上升沿產生一個掃描周期的脈沖 |
無操作數 |
|
下降沿脈沖 |
-|N|- |
ED |
在下降沿產生一個掃描周期的脈沖 |

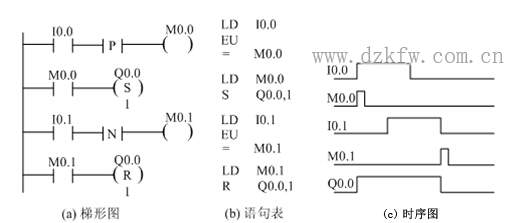

邊沿脈沖指令EU、ED用法如圖所示。
圖 邊沿脈沖EU、ED指令
EU指令對其之前的邏輯運算結果的上升沿產生一個寬度為一個掃描周期的脈沖，如圖中的M0.0。ED指令對邏輯運算結果的下降沿產生一個寬度為一個掃描周期的脈沖，如圖中的M0.1。脈沖指令常用于復位、啟動及關斷條件的判定以及配合功能指令完成一些邏輯控制任務。
