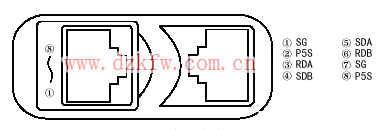

E500 、 S500 系列變頻器 PU 端口：

① ．三菱變頻器的設置
PLC和變頻器之間進行通訊，通訊規格必須在變頻器的初始化中設定，如果沒有進行初始設定或有一個錯誤的設定，數據將不能進行傳輸。

注：每次參數初始化設定完以后，需要復位變頻器。如果改變與通訊相關的參數后，變頻器沒有復位，通訊將不能進行。
參數號 名稱 設定值 說明
Pr.117 站號 0 設定變頻器站號為0
Pr.118 通訊速率 96 設定波特率為9600bps
Pr.119 停止位長/數據位長 11 設定停止位2位，數據位7位
Pr.120 奇偶校驗有/無 2 設定為偶校驗
Pr.121 通訊再試次數 9999 即使發生通訊錯誤，變頻器也不停止
Pr.122 通訊校驗時間間隔 9999 通訊校驗終止
Pr.123 等待時間設定 9999 用通訊數據設定
Pr.124 CR，LF有/無選擇 0 選擇無CR，LF
對于122號參數一定要設成9999，否則當通訊結束以后且通訊校驗互鎖時間到時變頻器會產生報警并且停止（E.PUE）。
對于79號參數要設成1，即PU操作模式。
注：以上的參數設置適用于A500、E500、F500、F700系列變頻器。
當在F500、F700系列變頻器上要設定上述通訊參數，首先要將Pr.160設成0。
對于S500系列變頻器(帶R)的相關參數設置如下：
參數號 名稱 設定值 說明
n1 站號 0 設定變頻器站號為0
n2 通訊速率 96 設定波特率為9600bps
n3 停止位長/數據位長 11 設定停止位2位，數據位7位
n4 奇偶校驗有/無 2 設定為偶校驗
n5 通訊再試次數 - - - 即使發生通訊錯誤，變頻器也不停止
n6 通訊校驗時間間隔 - - - 通訊校驗終止
n7 等待時間設定 - - - 用通訊數據設定
n8 運行指令權 0 指令權在計算機
n9 速度指令權 0 指令權在計算機
n10 聯網啟動模式選擇 1 用計算機聯網運行模式啟動
n11 CR，LF有/無選擇 0 選擇無CR，LF
對于79號參數設成0即可。
注：當在S500系列變頻器上要設定上述通訊參數，首先要將Pr.30設成1。
② . 三菱PLC的設置
三菱FX系列PLC在進行計算機鏈接（專用協議）和無協議通訊（RS指令）時均需對通訊格式（D8120）進行設定。其中包含有波特率、數據長度、奇偶校驗、停止位和協議格式等。在修改了D8120的設置后，確保關掉PLC的電源，然后再打開。
在這里對D8120設置如下：
RS485
b15 b0
0000 1100 1000 1110
0 C 8 E
即數據長度為7位，偶校驗，2位停止位，波特率為9600bps，無標題符和終結符，沒有添加和校驗碼，采用無協議通訊（RS485）。

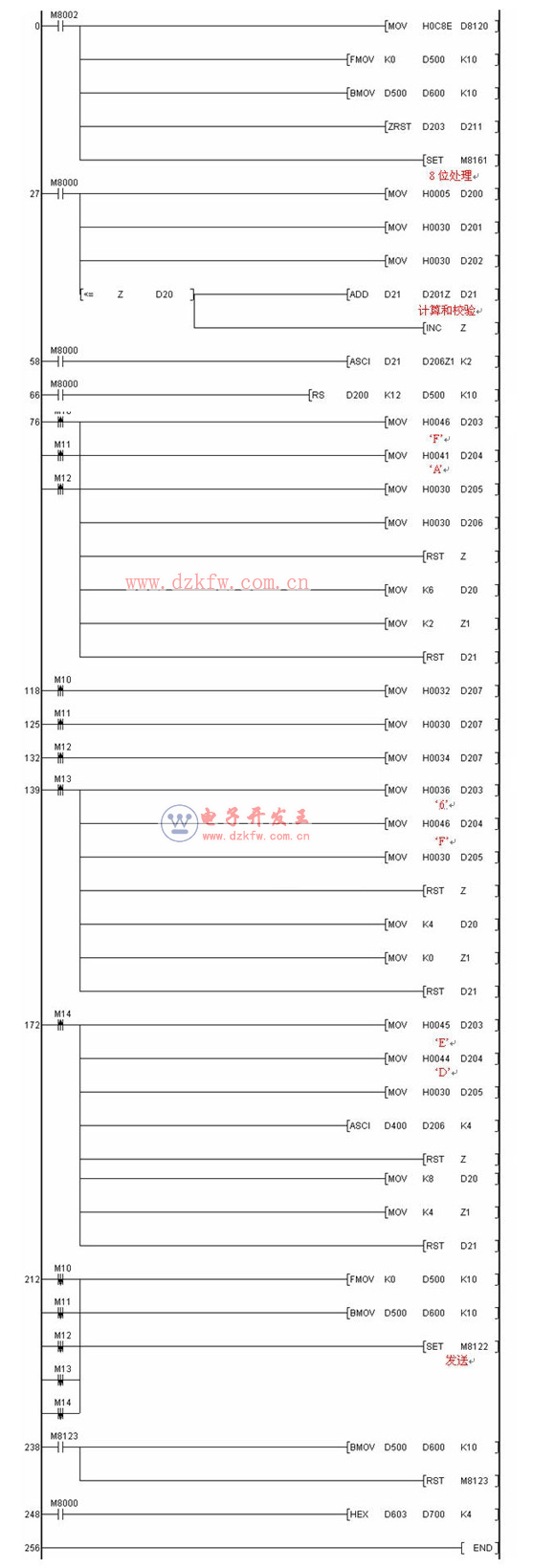

有關利用三菱變頻器協議與變頻器進行通訊的PLC程序如下：


關于上述程序的說明：
1 . 當 M10 接通一次以后變頻器進入正轉狀態。
2 . 當 M11 接通一次以后變頻器進入停止?fàn)顟B(tài)。
3 . 當 M12 接通一次以后變頻器進入反轉狀態。
4 . 當 M13 接通一次以后讀取變頻器的運行頻率（ D700 ）。
5 . 當 M14 接通一次以后寫入變頻器的運行頻率（ D400 ）。
