S7-200 plc采用的是自動分配型地址分配方式。CPU模塊本身帶有集成的I/O，這些I/O點具有固定不變的地址，地址從字節0開始分配；通過擴展模塊，PLC可以增加I/O點，擴展模塊布置在CPU模塊的右側。擴展模塊的I/O地址決定于模塊的類型與模塊在擴展連接中的安裝位置。
    S7-200 PLC的地址分配的特點如下：
    ①S7-200 PLC采用的是自動分配型分配方式，地址連續、有序。
    ②開關量輸入／輸出的地址以字節為單位進行分配，當模塊輸入／輸出點的數量不為整字節時，該字節多余的輸入／輸出點不可以再作為實際輸入／輸出點分配給后續的其他模塊，但可以作為內部標志位使用。
    ③模擬量輸入、模擬量輸出的地址是以字為單位各自獨立分配的，而且最少需要分配2個字（即
使模塊只使用1點模擬量輸入／輸出），如果模塊本身無物理輸入／輸出與之對應，多余地址不但不可
以分配給后續模塊，而且也不可再作其他用途。
    2．地址分配實例

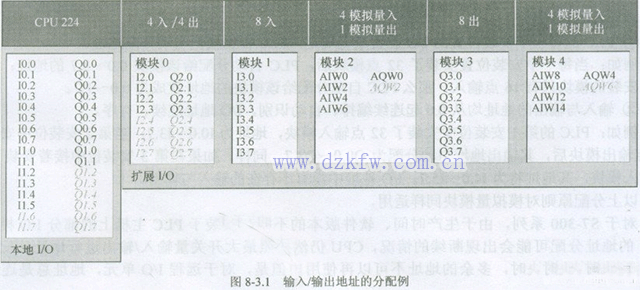

    [例1]某配套S7-200 PLC的控制系統，采用CPU224模塊，并選配一個4/4點輸入／輸出混合模塊、一個8點輸入模塊、一個8點輸出模塊與兩個4/1點模擬量輸入／輸出混合模塊，其輸入／輸出地址的分配如圖8-3.1所示。

    (1)開關量輸入地址的分配
    CPU模塊集成的輸入點為14點，占用2個字節。其中，IO.O～I(xiàn)1.5為物理輸入，可以連接外部輸入信號；I1.6、I1.7為CPU模塊占用的多余輸入，既不可以連接輸入信號，也不能分配給后續單元。
    從CPU模塊向右，PLC安裝的第一個具有輸入點的擴展模塊為4/4點輸入／輸出混合模塊，需要占用1個字節的輸入地址，地址從I2.0開始進行分配。其中，I2.0～12.3為物理輸入，可以連接外部輸入信號；I2.4~ 12.7為CPU模塊占用的多余輸入，不能再分配給后續單元。
    PLC安裝的第2個擴展模塊為8點輸入模塊，占用1個字節的輸入地址，地址從I3.0開始進行分配，無多余輸入。
    (2)開關量輸出地址的分配
    CPU模塊集成的輸出點為10點，占用2個字節。其中，QO.O～Ql.l為物理輸出，可以連接外部輸出信號：Q1.2～Q1.7為CPU模塊占用的多余輸出，不可以連接外部輸出信號，也不能分配給后續單元，但在plc編程時可以作為內部標志位使用。
    從CPU模塊向右，PLC安裝的第一個具有輸出點的擴展模塊為4/4點輸入／輸出混合模塊，同樣需要占用1個字節的輸～址，地址從Q2.0開始進行分配。其中，Q2.O～Q2.3為物理輸入’可以連接外部輸出信號；Q2.4～Q2.7為CPU模塊占用的多余輸出 ，不能再分配給后續單元，但在PLC編程時同樣可以作為內部標志位使用。
    PLC安裝的第2個具有輸出點的擴展模塊為8點輸出模塊，占用1個字節的輸出地址，地址從Q3.0開始進行分配，無多余輸出。
    (3)模擬量輸入地址的分配
    CPU224模塊無集成模擬量輸入點，不占用模擬量輸入地址。
    從CPU模塊向右，PLC安裝的第一個具有模擬量輸入的擴展模塊為4/1點模擬量輸入／輸出混合模塊，以字為單位，4點模擬量需要占用8個字節，地址從AIWO開始進行分配，依次為AIWO、AIW2、 AIW4、 AIW6。
    PLC安裝的第2個具有模擬量輸入的擴展模塊仍然為4/1點模擬量輸入／輸出混合模塊，同樣占用8個字節，地址從AIW8開始連續分配，依次為AIW8、AIWIO、AIW12、AIW14。
    (4)模擬量輸出地址的分配
    CPU224模塊無集成模擬量輸出點，不占用模擬量輸出地址。
    從CPU模塊向右，PLC安裝的第一個具有模擬量輸出的擴展模塊為4/1點模擬量輸入／輸出混合模塊，以字為單位，l點模擬量需要占用2個字節，但由于模擬量地址分配的最小單位是2個字，因此，模塊實際需要占用2個字（4個字節）。模擬量輸出地址AQWO具有物理輸出，AQW2被占用，不可以分配給后續模塊，也不可再作其他用途。
    PLC安裝的第2個具有模擬量輸出的擴展模塊仍然為4/1點模擬量輸入／輸出混合模塊，模塊同樣實際需要占用2個字（4個字節），地址從AQW4開始分配，AQW4具有物理輸出，AQW6被占用，不可以分配給后續模塊，也不可再作其他用途。
