會員注冊傳感器是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。
二線制傳感器傳送的是電流信號，也就是被測量的大小被轉換成了電流的大小傳回來，這個電流信號是一個模擬量。二線制傳感器的供電和信號輸出（電流信號）是在這兩根線上同時完成的。

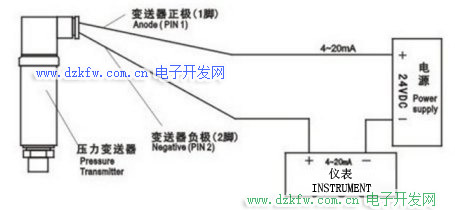

二線制傳感器的供電和信號輸出

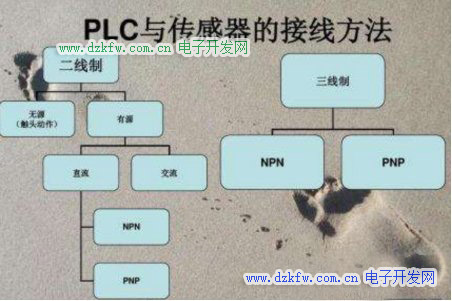

二線制傳感器與plc接法：當PLC的模板輸入通道設定為連接二線制傳感器時，PLC的模擬輸入模板的通道上還要向外輸出一個直流24V的電源，以驅動兩線制傳感器工作。
兩線制傳感器（本身需要供給24vDC電源的，輸出信號為4-20MA，電流）即+接24vdc,負輸出4-20mA電流。
PLC：(以2正、3負為例)兩線制時正極2輸出24VDC電壓，3接收電流），所以遇到兩線制傳感器時，一種接法是2接傳感器正，3接傳感器負；跳線為兩線制電流信號。二種接法是2懸空，3接傳感器的負，同時傳感器正要接柜內24vdc；跳線為兩線制電流信號。
