會員注冊 循環程序用來完成大量的重復的操作。西門子S7-1200plc沒有像西門子S7-300PLC的LOOP那樣的循環程序專用的指令，為了編寫循環程序，可以用FieldRead指令實現間接尋址，用普通指令來編寫循環程序。
生成一個名為“循環程序”的項目。首先生成全局數據塊DB1，在DB1中生成有10個字節元素的數組，設置各數組元素的初始值。
生成一個功能塊FB1，定義它的輸入參數“字節數”（Int）、“初始下標”（Dint）、“數組”（Array）和輸出參數“異或結果”（Byte）。

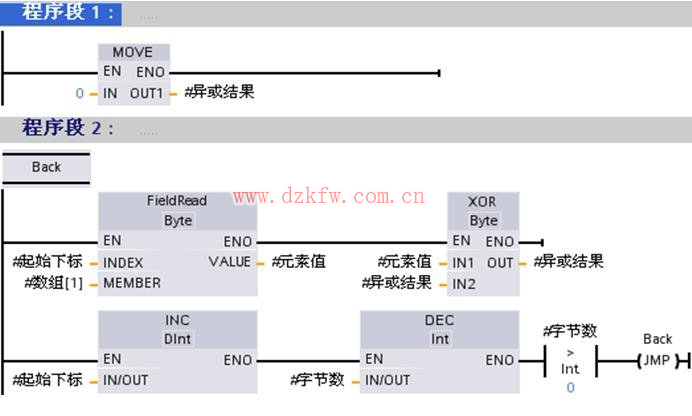

在FB1的程序段1用MOVE指令將“異或結果”清零（見圖1）。
程序段2的跳轉標簽Back表示循環的開始。指令FieldRead用來實現間接尋址，其參數INDEX是要讀寫的數組元素的下標，其數據類型為DInt（雙整數）。參數MEMBER的實參必須是該數組的第一個元素，參數VALUE是讀取的數組元素的值。
讀取數組元素值后，將它與輸出變量“異或結果”作異或運算，將地址指針“起始下標”加1，它指向下一個數組元素。將作為循環次數計數器的輸入變量“字節數”減1。減1后如果非0則返回標簽Back處，開始下一次循環的操作。
圖1

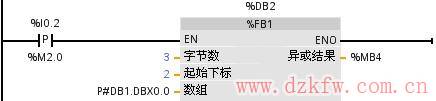

在OB1中調用FB1（見圖2），求DB1中的數組1從下標為2的元素開始的3個數組元素的異或值，異或的結果用MB4保存。
將程序下載到CPU，將CPU切換到RUN模式。搬動I0.2對應的小開關，在I0.2的上升沿調用FB1。用監視表監視MB4中的運算結果，驗證了程序的正確性。
圖2
