會員注冊組態步驟
1． 在 SIMATIC Manager 中插入一個FB功能塊，雙擊FB1打開此功能塊。

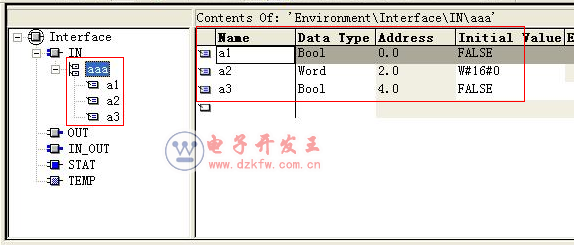

2． 在功能塊FB1中新建結構變量aaa，然后在此結構變量中建立三個元素為a1、a2、a3。
圖1 建立結構變量

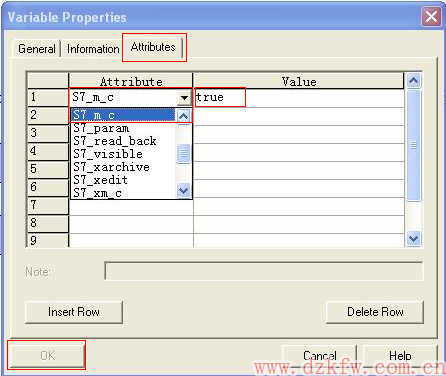

3． 在 FB1 中選擇結構變量aaa，單擊右鍵打開 aaa 的關聯菜單。打開 aaa 的 “Object Properties”。跳轉到 “Attributes”標簽，輸入系統屬性 “S7_m_c”。輸入值“true”。單擊 “OK”保存設置。
圖2 組態結構變量屬性
注意：在“Attributes”標簽中，可以看到一個系統屬性 “S7_xm_c”，此屬性在普通的OS項目中沒有任何意義，此功能是針對于PCS7項目增加的功能。
圖3 結構變量屬性

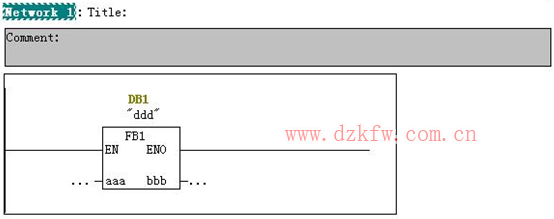

4． 在 SIMATIC Manager中創建一個OB1功能塊，雙擊打開OB1，然后在程序中調用FB1并且設置背景數據塊為DB1。
圖4 FB1調用程序

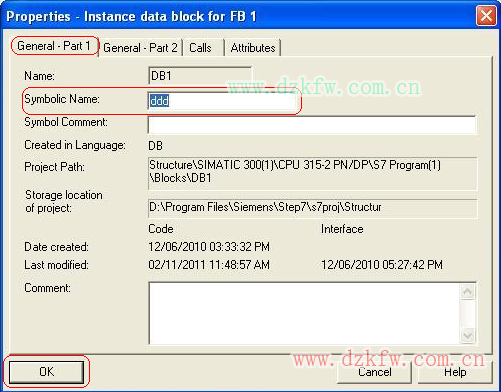

5． 在SIMATIC Manager 中選擇 DB1，單擊右鍵打開 DB1 的關聯菜單。打開 DB1 的 “Object Properties”。跳轉到 “General – Part1” 標簽，在“Symbolic Name”中輸入ddd并點擊“OK”保存設置。
圖5 DB1符號名設置

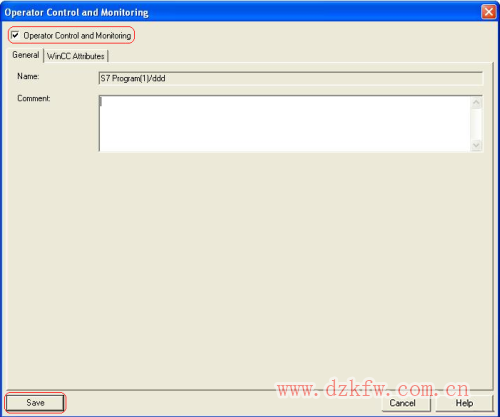

6． 在SIMATIC Manager 中選擇 DB1，單擊右鍵打開 DB1 的關聯菜單。通過 “Special Object Properties > Operator Control and Monitoring...” 打開 DB 的 OC&M 屬性。啟用 “Operator Control and Monitoring”選項框并單擊 “Save”保存設置。
圖6 DB1 OC&M設置

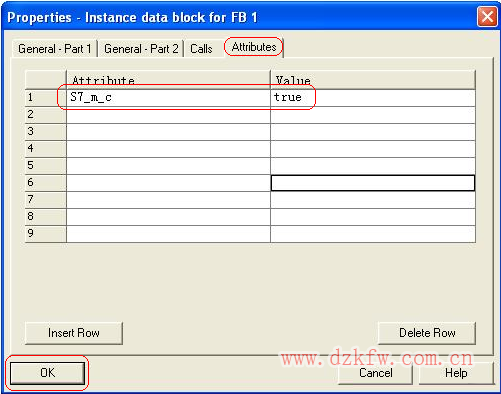

7． 在 SIMATIC Manager 中選擇 DB1，單擊右鍵打開 DB1 的關聯菜單。打開 DB 的 “Object Properties”。跳轉到 “Attributes” 標簽，輸入系統屬性 “S7_m_c”。輸入值 “true”。單擊 “OK”保存設置。
圖7 DB1 Attributes設置

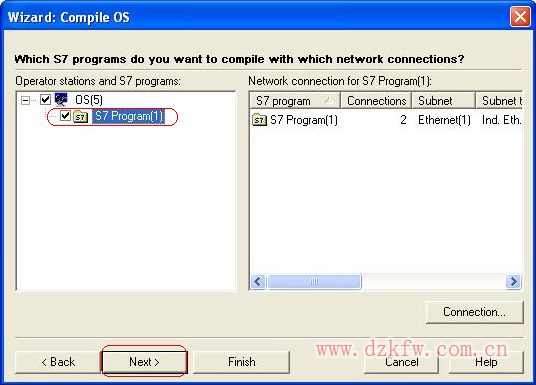

8． 在 SIMATIC Manager 中選擇 OS站，單擊右鍵打開 OS站 的關聯菜單。打開 OS站 的 “Compile”，點擊“Next”打開項目選擇界面，選擇要關聯的plc程序如下圖，再點擊“Next”兩次，最后點擊“Compile”完成項目編譯。
圖8 PLC程序選擇

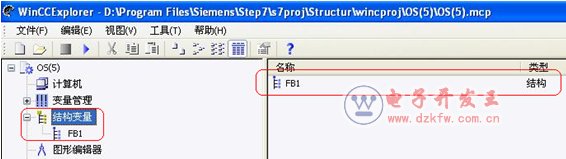

9． 在 SIMATIC Manager 中打開 OS項目，然后在WinCC項目樹中展開結構變量，可以看到PLC程序中的FB1已經被編譯過來了。
圖9 結構變量
10． 在WinCC變量管理器“SIMATIC S7 PROTOCOL SUITE—TCP/IP”下可以看到編譯過來的S7連接，在S7連接里可以看到編譯過來的FB1中的結構變量。
圖10 編譯過來的結構變量
聲 明 目前PLC程序塊中的復雜數據類型的編譯功能，只支持結構變量的編譯，而數組和UDT數據類型目前還不支持，因為在數組和UDT類型變量的屬性中沒有“S7_m_c”這個參數，所以無法進行編譯。

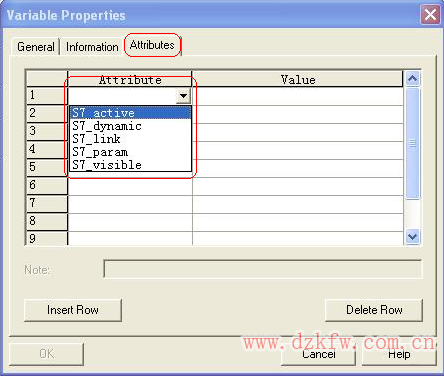

圖11 數組變量屬性參數

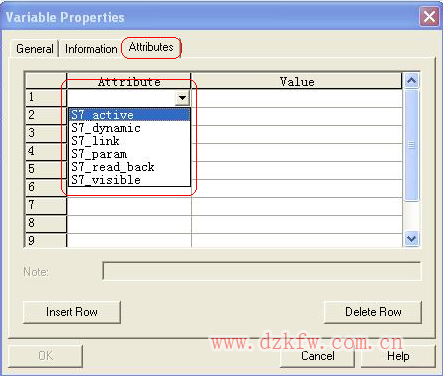

圖12 UDT變量屬性參數
