會員注冊系統塊
系統塊提供S7-200 SMART CPU、信號板和擴展模塊的組態。
系統塊組態相關視頻教程的鏈接如下：
- S7-200 SMART 系統塊的組態——跟我學35/52
- S7-200 SMART 系統塊的組態——跟我做36/52
使用以下方法之一查看和編輯系統塊以設置CPU的選項：
• 在導航欄上單擊“系統塊”（System Block）
按鈕。
• 在“視圖”（View）菜單功能區的“窗口”（Windows）區域內，從“組件”（Component）下拉列表中選擇“系統塊”（System Block）。
• 選擇“系統塊”（System Block）節點，然后按Enter，或在項目樹中雙擊“系統塊”（System Block）節點。STEP 7-Micro/WIN SMART 打開系統塊 ，并顯示適用于CPU類型的組態選項

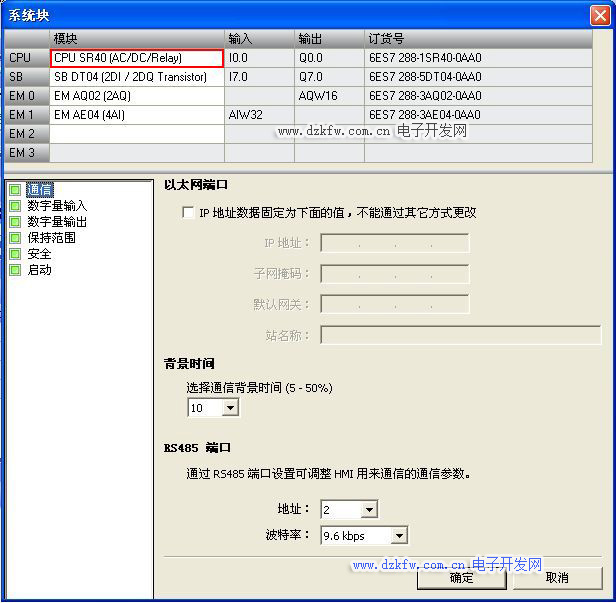

圖1.系統塊設置窗口
硬件配置
“系統塊”（System Block）對話框的頂部顯示已經組態的模塊，并允許添加和刪除模塊。使用下拉列表更改、添加或刪除CPU型號、信號板和擴展模塊。添加模塊時，輸入列和輸出列顯示已分配的輸入地址和輸出地址。
最好選擇系統塊中的CPU型號作為真正要使用的CPU型號。下載項目時，如果項目中的CPU型號與連接的CPU型號不匹配，STEP 7-Micro/WIN SMART 發出警告信息。您可繼續下載，但如果連接的CPU不支持項目需要的資源和功能，將發生下載錯誤。
模塊選擇
系統塊對話框底部顯示在頂部選擇的模塊選項。單擊組態選項樹中的任意節點均可 修改所選模塊的項目組態。
系統塊包括CPU模塊的以下組態選項：
• 通信
• 數字量輸入和脈沖捕捉位
• 輸出量輸出
• 保持范圍
• 安全
• 啟動
其他設備（如模擬量輸入、模擬量輸出、RTD模擬量輸入、RS485/RS232 CM01通信信號板以及附加數字量輸入和輸出）的組態選項可在添加這些模塊時從系統塊訪問。
在下載或上傳系統塊之前，必須在STEP 7-Micro/WIN SMART 與CPU之間建立通信。 然后即可下載一個修改的系統塊，以便為CPU提供新系統組態。您所輸入的新屬性在將修改內容下載到CPU時生效。
您也可以從CPU上傳一個現有系統塊，以使STEP 7-Micro/WIN SMART 項目組態與CPU組態相匹配。
常見問題
STEP 7-Micro/WIN SMART組態擴展模塊時，找到不對應的模塊？
隨著S7-200 SMART 軟件硬件的不斷更新，可能會出現更新的模塊無法在老版本的軟件內組態的現象，遇到這種情況，可以將軟件升級到最新版即可。
最新版的軟件下載鏈接：編程軟件（網頁右側--資料下載--編程軟件）。
如何確認新增的產品與軟件的對應關系？
可以參考S7-200 SMART PLUS文檔（文檔編號 A0666）--規格與技術數據（自行選擇不同版本的新功能）
