組態通信
單擊“系統塊”（System Block）對話框的“通信”（Communication）節點組態以太網端口、背景時間和RS485端口。

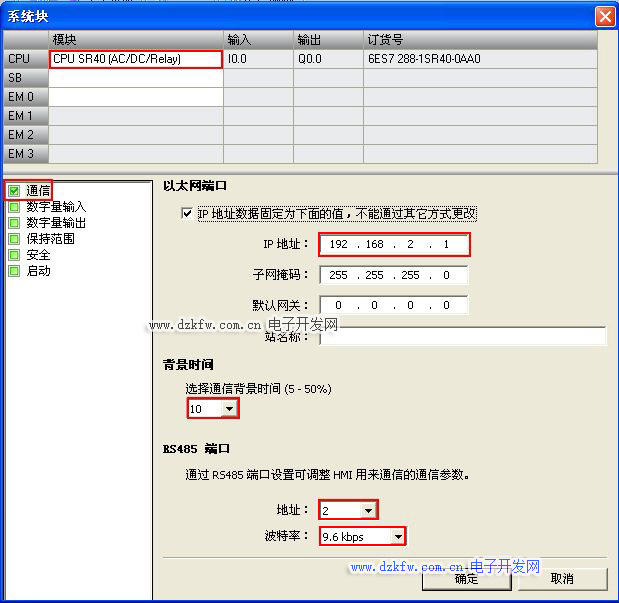

圖1.通信設置窗口
以太網端口
如果要讓CPU從項目獲取以太網端口信息，單擊“IP地址數據固定為以下值且不能通過其他方式修改”（IP address data is fixed to the values below and cannot be changed by other means）復選框。然后可輸入以下以太網信息：
• “IP地址”（IP Address）：每個設備必須有一個Internet 協議（IP）地址。設備使用此地址在更加復雜的路由網絡中傳送數據。
• “子網掩碼”（Subnet Mask）：子網是已連接的網絡設備的邏輯分組。在局域網（LAN）中，子網中的節點彼此之間的物理位置通常相對接近。子網掩碼定義IP子網的邊界。子網掩碼255.255.255.0通常適用于本地網絡。
• “默認網關”（Default Gateway）：網關（或IP路由器）是LAN之間的鏈路。LAN中的計算機可以使用網關向其他網絡發送消息，這些網絡可能還隱含著其他LAN。如果數據的目的地不在LAN內，網關會將數據轉發給可將數據傳送到其目的地的另一個網絡或網絡組。網關依靠IP地址來傳送和接受數據包。
• “站名稱”（Station Name）：站名稱是在網絡上定義的CPU名稱。在“通信”(Communications)對話框中，請使用有助于識別CPU的名稱。
站名稱遵守標準DNS（域名系統）命名規范。S7-200 SMART CPU 將站名稱限制為最多63個字符，其中包括小寫字母a到z、數字0到9、連字符（減號）和句號。CPU禁用某些名稱：
• 站名稱不能有n.n.n.n格式，其中n取0到999中的值。
• 站名稱不能以字符串port-nnn或port-nnn-nnnn開頭，其中n取數字0到9中的值。例如，PORT-123和port-123-45678是非法站名稱。站名稱不能以連字符或句號開始或結束。
背景時間
可組態專門用于處理通信請求的掃描周期時間百分比。增加專門用于處理信息請求的時間百分比時，亦會增加掃描時間，從而減慢控制過程的運行速度。
專用于處理信息請求的默認掃描時間百分比被設定為10%。該設置在處理編譯/狀態監控操作和盡量減小 對控制過程的影響之間進行合理的折中。您可以調整該設置，每次增加5%，最大為50%。
RS485端口
使用以下設置 對板載RS485端口 調整系統協議通信參數。連接HMI設備時使用系統協議：
• RS485端口地址：單擊滾動按鈕輸入所需CPU地址（1-126）.默認端口地址為2。
• 波特率：從下拉列表中選擇所需數據波特率（9.6kbps、19.2kbps、187.5kbps）
