（一）、GX Developer三菱PLC編程入門詳細圖解！

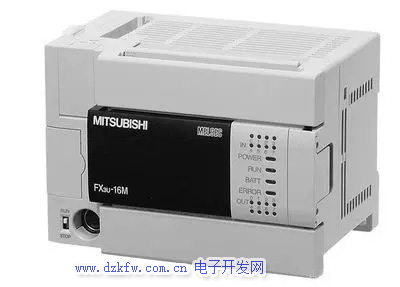

三菱PLC是三菱電機在大連生產的主力產品。 它采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。三菱PLC在中國市場常見的有以下型號: FR-FX1N FR-FX1S FR-FX2N FR-FX3U FR-FX2NC FR-A FR-Q)。

那么，接下來就來介紹一下三菱PLC入門級的編程圖解，詳細到保姆級攻略！

一、PLC的類型

1、小型PLC

一體式結構、I/O點數：256點 (384點）、多用于單機控制

如：FX1S、FX1N、FX2N、FX3U、FX3G整體化PLC,注：F1、F2、 FX1、FX2 、FX0N、FX0S均已停產。

2、中型系列PLC

模塊化結構、 I/O點數：<2048點、用于較大規模控制

特點：L系列PLC體積小，功能強大；如L02CPU，L26CPU等。

3、大型系列PLC

模塊式結構、 I/O點數：4096點、運算速度快、網絡功能強、滿足大型控制系統要求

如: QnA系列PLC :Q3ACPU、Q4ACPU；Q系列PLC :Q00J、Q00Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD (E) HQ13UD (E) HQ26UD (E) H

​

二、PLC的運行原理

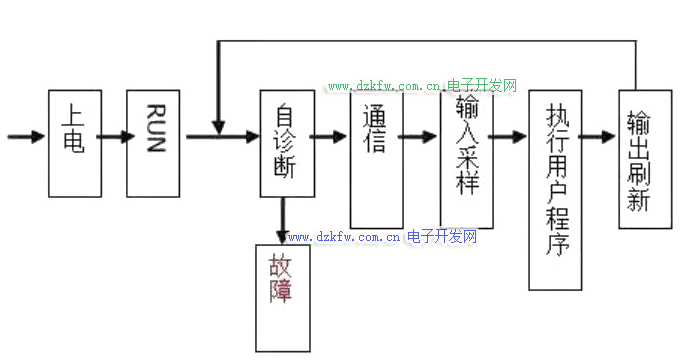

PLC采用存儲程序循環掃描的工作方式，一次掃描稱為一個周期。1個掃描周期的組成如下：

三、GX Developer軟件的使用說明

1、GX Developer的畫面構成和基本操作

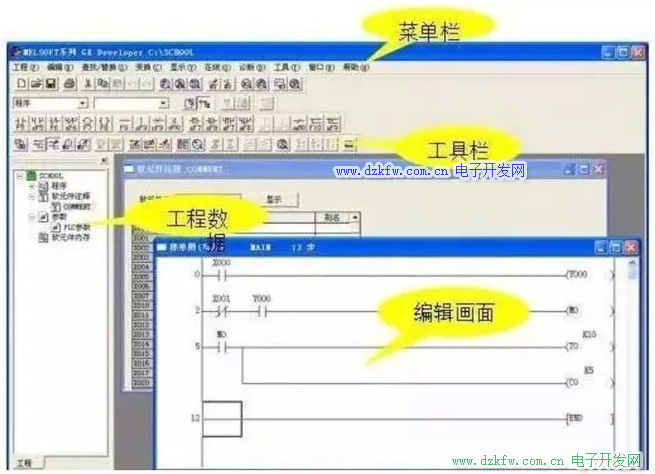

（1）菜單欄



（2）工具欄

工具欄的內容是可以移動和裝卸的，所以，顯示項目和配置因不同環境而異。將使用頻度較高的快捷配置為快捷按鈕，對比在菜單欄中進行選擇，可以直接執行相應功能。

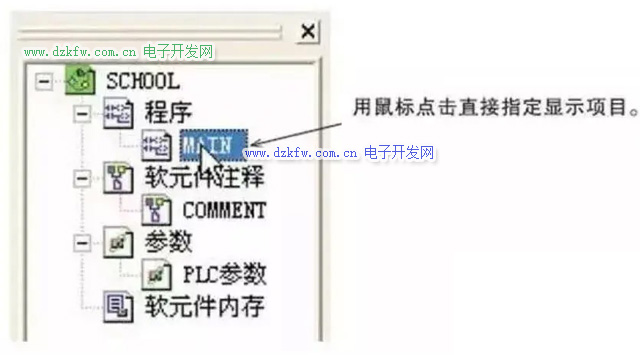

（3）工程數據一覽表

梯形圖編程窗口和參數設置畫面等的“樹形”顯示。

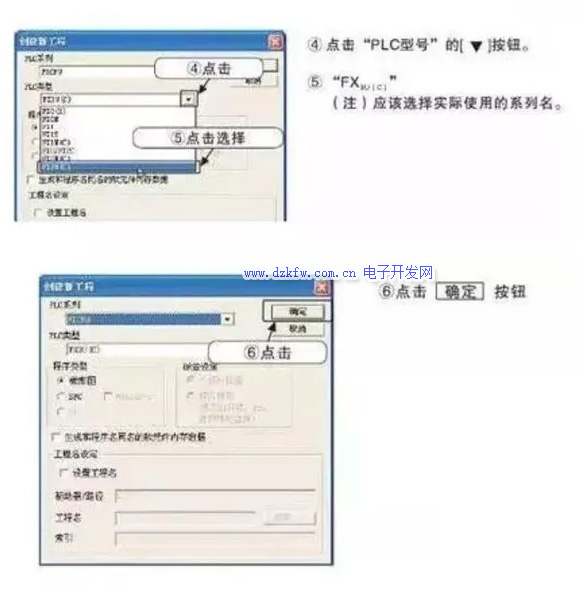

（4）新工程的創建

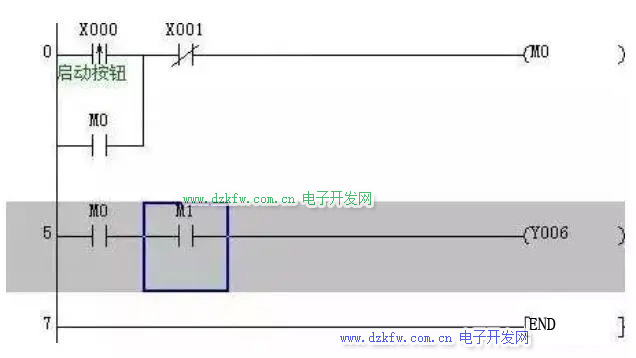

（5）梯形圖編輯

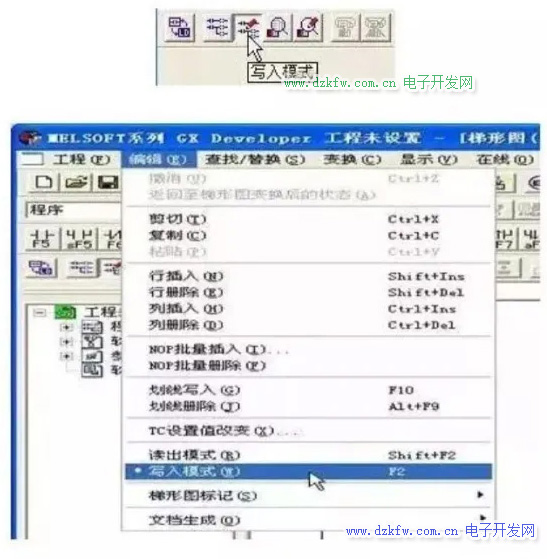

使用功能鍵或工具按鈕編輯梯形圖，功能鍵和梯形圖符號關系顯示在工具欄的按鈕上，編輯梯形圖時，必須先設置在“寫入模式” 。

（6）梯形圖轉換



（7）將程序寫入PLC：

a.電腦與PLC連接

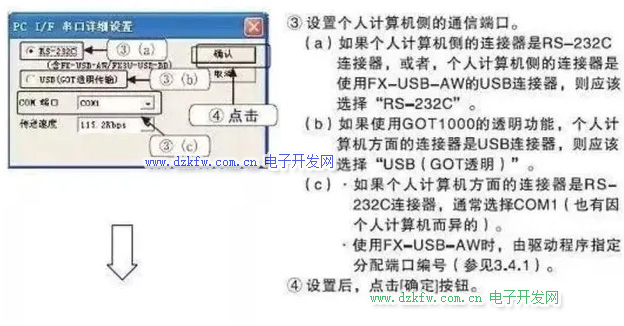

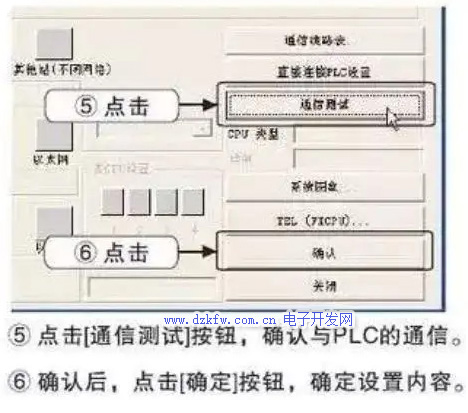

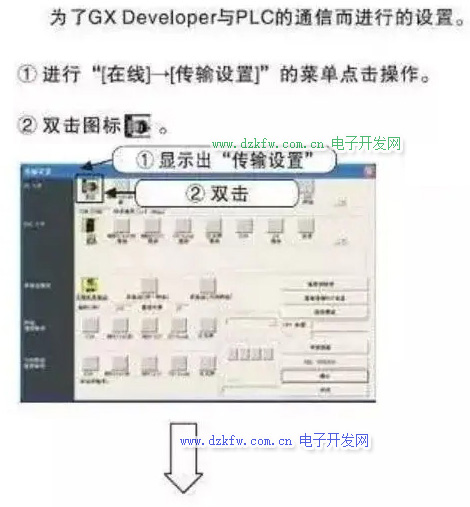

b.GX Developer的傳輸設置





c.程序寫入

2、添加注釋和聲明

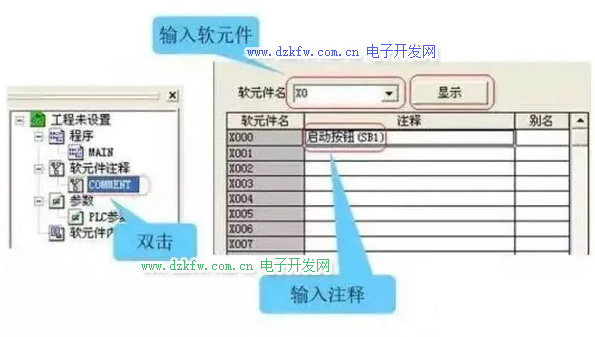

創建軟元件注釋：通過列表進行輸入操作

創建軟元件注釋：通過梯形圖進行輸入操作

創建聲明：在菜單中選擇[編輯]—[文檔生成]—[聲明編輯] ，或點擊聲明按鈕



3、在線修改程序 (RUN中寫入)

該功能在PLC處于RUN狀態時，只將更改過的梯形塊寫入PLC。由于該功能不對整個程序進行傳送，可在短時間內完成程序的寫入，很適合現場調試的場合 。

選擇變換菜單下的變換（運行中寫入）或者Shift 鍵+ F4 鍵，出現以下對話框，點擊[是]（Y）按鈕 。

運行中寫入正常完成時，將顯示以下對話框，點擊[確定]按鈕關閉畫面 。

（二）、三菱FX PLC入門之常用基本編程環節

學習PLC，主要學習的就是它的編程，一說到編程我就頭皮發麻，總覺得我學了編程后離脫發、禿頭也就不遠了。

在學習PLC之前，我以為編程都是打代碼，后來才發現，PLC的編程基本是梯形圖，這讓我大松一口氣，好歹不用面對那些一串一串的英文字符，謝天謝地。

猶記得高中的語文考試，閱讀理解、詩詞鑒賞的答題模式就是套用格式，反正不管是什么文章詩詞，最后以一句“表達了作者@#$%*+之情”結尾就對了。還有數理，不會做的題，先給個公式總是沒錯的，我可真是個小機靈鬼。

類似的，我發現PLC的編程也可以套用模式的，這些可以套用的基本編程環節就是我這次要分享的內容。

那么，常用的基本編程環節有哪些呢？欲知后事如何，請聽下回分解，啊呸，請聽下文分解。

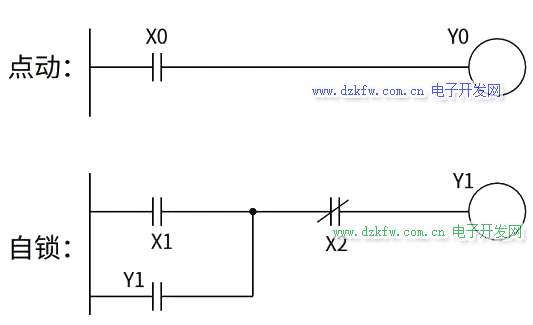

一、點動與自鎖

從學習PLC開始到現在，我發現，凡是要用到簡單例子的地方，幾乎都是用電機的起保停電路示例，這是怎么做到全國統一的？

在《三菱FX PLC編程與應用入門》課程中，自鎖的編程環節，其實也是起保停電路的梯形圖，如上圖所示。

點動控制梯形圖是最簡單的，點一下就動一下，點多久，動多久，簡直就是無腦操作，例如門鈴的控制。

而自鎖就比較常見了，連我這種PLC小白都知道，自鎖控制梯形圖幾乎在所有的程序中都有出現。

自鎖，又稱自保持，X1觸點閉合，Y1線圈啟動，Y1的常開觸點同時閉合，這時候，即使X1斷開，Y0線圈通過Y0的觸點還能持續被接通。這么一理解，如果我們把門鈴的點動控制改為自鎖控制，按下門鈴不知道會不會被打。

這個自鎖控制雖然不難，但是我們什么時候才會用到它，這才是關鍵，除了電機的起保停電路，大家還能聯想到那些相關的應用呢？歡迎大家留言評論告訴我。

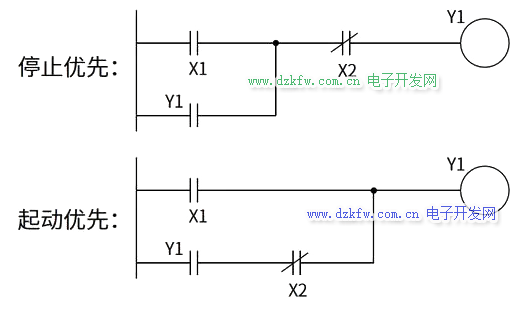

二、起動優先和停止優先

停止優先其實就是上文的自鎖，因為不管X1觸點閉合與否，只要按下停止按鈕X2，X2斷開，Y1就必須輸入為0。

這就像是開車，不管你油門加到多大，只要我離合是踩下的，你的車都不會加速，這個X2就像是離合，而X1是油門。

與此作為類比，起動優先的意思就是，不管停止按鈕X2通斷與否，只要X1的閉合的，Y1輸出就為1，如上圖所示，只有X1是斷開的情況下，按下停止按鈕X2，Y1輸出才為0。

根據我的直覺，我覺得起動優先這種控制應該很少出現才對，因為它是真的好丑，不符合我對梯形圖的審美（其實是它，實在是不好理解）。

三、聯鎖與互鎖

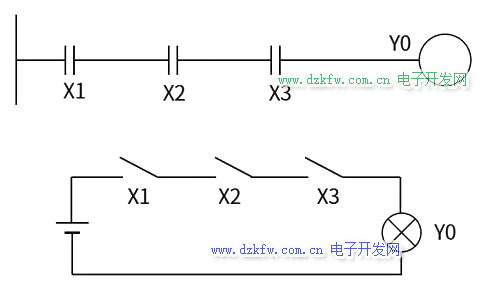

1、聯鎖

聯鎖，說白了就是串聯,例如多個串聯開關是控制燈泡的亮滅，只有所有開關都閉合，燈泡才能亮，只要有一個開關是斷開的，燈泡都會滅，這個其實就是我第在第一篇文章“數字電路基礎”中提到的“與”邏輯電路。

PLC的聯鎖控制就是這個道理，同一個輸出，多個輸入觸點誰都想分一杯羹，為了避免打架，不妨大家平起平坐，誰都有對輸出的100%決定權，如圖中X1、X2、X3同時控制Y0。

2、互鎖

所謂互鎖，是指在多個支路中，不管是輸入還是輸出，只要參與互鎖，那么它們之間，只要有一個支路閉合構成通路，其他的支路都不能接通。

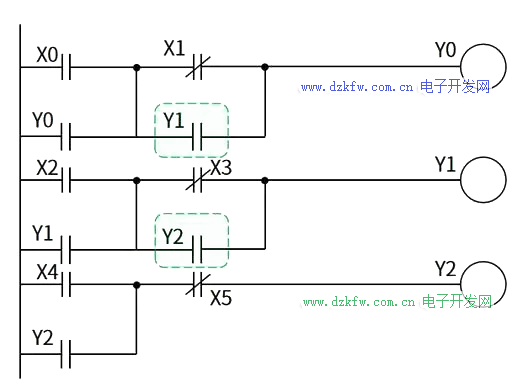

如上圖所示，假如Y0與Y1之間要實現互鎖，那就把各自的常閉觸點放到對方的支路構成聯鎖，當Y0輸出為1，此時Y0的常閉觸點斷開，Y1所在支路不能連通。

或者Y2不甘寂寞，也要加入互鎖的隊伍，此時Y0、Y1、Y2分別把各自的常閉觸點放到它方的支路構成聯鎖，當Y0、Y1、Y2中任一個輸出為1，其他兩路都不能連通。顯然，參與互鎖的各方不是你死就是我亡，所謂一山不容二虎，它們不可能同時被接通。

根據互鎖控制，我們可以舉一反三：我不管你是不是互鎖，反正我想鎖死誰，我就把我的常閉觸點放到誰的支路上；

如此，只要我接通，它就甭想接通，就是這么任性。例如上左圖的Y2并沒有參與互鎖，但Y0和Y1卻不放過它，還是把自己的常閉觸點放到Y2的支路上鎖住了它。

四、順序與逆序

1、順序啟動

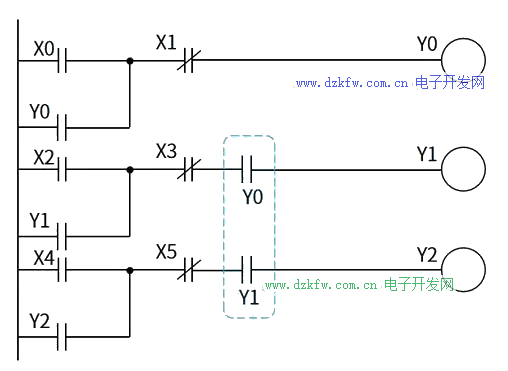

所謂順序啟動，是指多個輸出線圈從上到下依次按順序啟動，不能越級啟動。要實現這個功能，只需把上一個輸出線圈的常開觸點去聯鎖（串接）下一個輸出就可以了，例如上圖的Y0、Y1、Y2若要順序啟動，那就把Y0的常開觸點聯鎖Y1，把Y1的常開觸點聯鎖Y2，依次類推。

顯然，如果Y0不接通，Y1就不可能接通。這個和互鎖有點像，只不過互鎖用的是常閉觸點，而順序啟動用的是常開觸點。

按照梯形圖的編譯規則，顯然，梯形圖從上到下的編程中，若要順序啟動，先啟動的要放在上面，后啟動的放下面。這其實有點像是過獨木橋，一隊人要過橋，只有前面的往前走，后面的才能前進，如果前面的停止不動，那么后面的再著急也只能干等著。

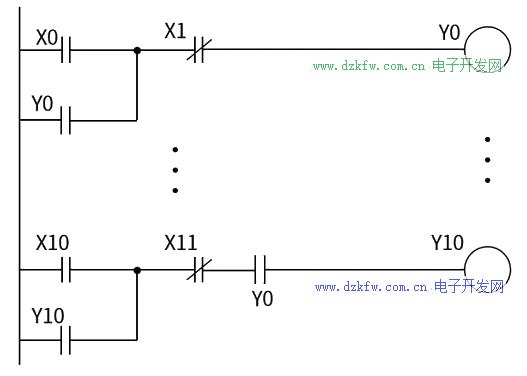

我們再次舉一反三，按照順序啟動的編程思路，只要我這個輸出想要控制后面的誰，讓它只能在我接通的情況下，才允許被接通，那我就把我的常開觸點與它聯鎖，如下圖所示，中間即使隔著多個梯級，Y10也只能在Y0輸出為1的情況下才能接通。

結合互鎖和順序啟動，互鎖是只要有一個接通，其他的都不能接通；而順序啟動是只要前面的接通，后面的才能接通，一個常閉，一個常開，兩者還是很相似的。

2、逆序停止

逆序停止，顧名思義，是指在梯形圖中，只有下面的輸出為0，上面的輸出才能被允許停止，和順序啟動相反，如下圖所示，只有Y2停止，輸出為0，此時按下Y1的停止按鈕X3，Y1才會輸出為0，如果Y2輸出為1，即使按下Y1的停止按鈕X3，Y1線圈仍能通過其自身觸點與Y2的觸點串接連通。同理，Y1與Y0之間的控制也是如此。

按照這個思路，也就是說，若想各個線圈逆序停止，只需把下一級線圈的常開觸點與上一級線圈的停止按鈕相并聯就行。

其實在這里我有一個小疑問，那就是上一級的線圈如果沒有停止按鈕怎么辦？也許是我水平有限吧，有哪位大神能解答我這個小小的疑問嗎？

以上，是我這次分享的一些常用基本編程環節，當然，常用基本編程環節也不僅僅是我所提到的這些，其他的我就不列舉了，因為太多了，我記不住，哇的一聲哭出來。好了，這次的分享就到這里，親們，下篇文章再會！
