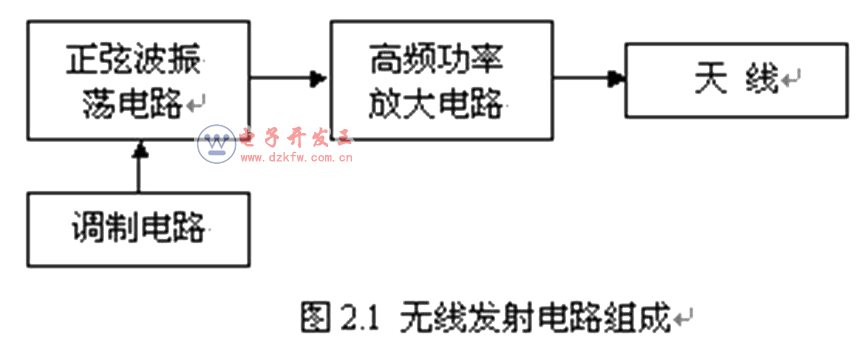

實用的無線發射電路應包括正弦波振蕩電路、調制電路、高頻功率放大電路和天線。

本章逐一討論振蕩電路、功放電路、天線等單元電路結構、工作原理和特性，調制電路在第3章討論。

一、正弦波振蕩電路組成

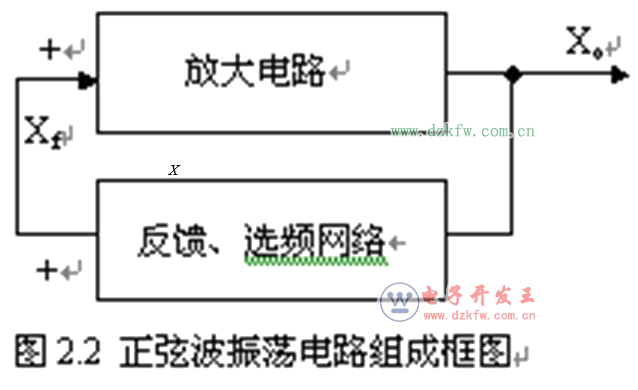

X0-輸出正弦波電壓

Xf-反饋電壓,即放大電路的輸入電壓

接下來推導正弦波振蕩的平衡條件

電路達到穩定后（即振蕩電路有穩定的輸出）應有：

反饋電壓等于：

由此求得：

稱為正弦波振蕩的平衡條件，表明正弦波振蕩電路形成穩定輸出后，放大電路的放大倍數和反饋網絡的反饋系數的乘積等于1。

是相量式 兩邊的模應該相等，求得稱為幅值平衡條件

兩邊相位也應該相等，得稱為相位平衡條件

根據上述兩個平衡條件可以導出正弦波振蕩電路產生穩定輸出所需要滿足的3個條件：

（1）起振條件

振蕩電路接通電源以前以及剛接通電源時的輸出為零，這表明振蕩電路輸出電壓從零變化到穩定值有一個逐漸升高的過程，這個過程即為振蕩電路的起振。

起振過程中，輸出電壓不斷升高，反饋系數和放大倍數幅值的乘積就應該大于1，即

稱為振蕩電路起振條件。

既要滿足平衡條件，又要滿足起振條件，有矛盾嗎？

放大倍數A是一個隨工作狀態變化的量，起振時，放大電路工作于線性區，A的數值較大，隨輸出電壓的增加，進入非線性區域后，A的數值隨放大電路輸出信號振幅變化，振幅變大，A變小，穩定時A滿足平衡條件，振幅趨于穩定。

（2）形成正反饋

相位平衡條件式滿足時，振蕩電路的反饋電壓就會形成正反饋

假設初始時刻放大電路輸入電壓的極性為“正”，如圖，經過放大電路，產生相位移動φA，經過反饋網絡又產生相位移動φF，因此所形成的反饋電壓與初始輸入電壓之間的相位差等于φA+ φF，根據相位平衡條件，兩者之和等于2π的整數倍，這表明反饋電壓和初始電壓相位相同，因此振蕩電路所形成的為正反饋。

（3）必須有一個選頻的環節

 按照相位和振幅平衡條件，各種不同頻率的信號都可能在輸出端形成穩定的輸出，這樣一來，振蕩電路輸出的就不是正弦波電壓，而是各種頻率合成的振蕩信號。

為了獲得正弦波電壓輸出，就必須有一個選頻的環節。

高頻電子技術中用到多種選頻電路，我們以LC諧振回路為例進行說明。

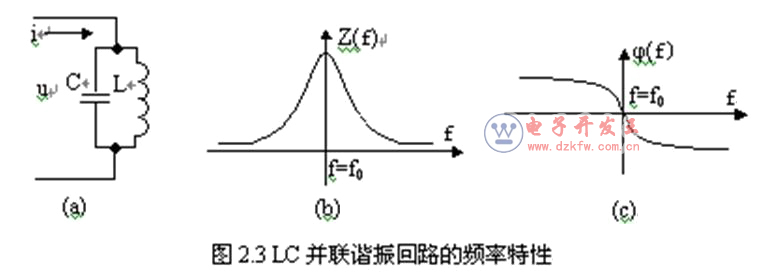

LC并聯電路的特性曲線如下圖，(a)是LC并聯電路，(b)是幅頻特性曲線，(c)為相頻特性曲線。

(b)表示輸入信號頻率等于諧振頻率f0時，回路表現為很高的阻抗：

用LC回路組成反饋選頻網絡

圖中只有頻率等于f0的正弦波信號才在LC回路兩端形成最大的輸出電壓，對其他頻率的信號，LC回路是低阻抗，建立不起高的電壓，因此輸出端得到的就是頻率等于f0的正弦波電壓。

反饋電壓取自輸出電壓并進行倒相，形成的是正反饋

二、正弦波振蕩電路主要性能指標

高頻電子技術中主要通過以下三個指標來衡量正弦波振蕩電路的優劣。

1、振蕩頻率

高頻電子技術所涉及的振蕩頻率都比較高，例如在獲得廣泛應用的甚高頻至特高頻段，無線電波的頻率在30MHz至3000MHz之間。某種振蕩電路能否獲得應用，決定于這個電路能否產生如此高頻的正弦波電壓輸出，因此振蕩電路的振蕩頻率自然就成為電路的重要特性指標。

2、振蕩頻率的穩定度

振蕩電路的頻率穩定性常用穩定度表示。若振蕩器頻率為f0，由于溫度變化等原因發生了Δf的變化，則用（Δf/ f0）×100%來表示穩定度。實用上，頻率穩定度又分短期穩定度和長期穩定度。頻率的突變一般由電源電壓或外界干擾變化引起，緩慢的頻率變化，則由環境溫度變化、元件參數變化所致。因此，表示振蕩電路穩定度時，有時用（Δf/ f0）/時，即一小時內頻率變化百分之幾；有時也用（Δf/ f0）/月，即一個月內頻率變化百分之幾。

3、振蕩頻率的可調節性

無線通信時，收發電路的頻率必須相等才會有較好的通信效果。在生產時卻很難做到這一點，完全相同的設計圖紙所生產出來的發射或接收電路的頻率也可能有較大的差異。如果振蕩電路的頻率可以通過某個元件，例如可變電容來調節，就可以方便地使發射電路和接收電路的頻率相等。可見，一個振蕩電路的頻率是否可調、調節范圍多大、調節是否方便等也是振蕩電路的重要指標之一。

三、振蕩電路的分類

 常用的正弦波振蕩電路有以下5類，其中RC振蕩電路頻率過低，高頻電路中不使用，本章首先介紹LC振蕩電路、石英晶體諧振器振蕩電路和聲表面波諧振器振蕩電路。陶瓷諧振器組成的正弦波振蕩電路將在下一章介紹。

（1）RC振蕩電路

（2）LC振蕩電路

（3）石英晶體振蕩電路

（4）聲表面波諧振器振蕩電路

（5）陶瓷諧振器振蕩電路
