如圖所示為方波發生電路。LM139系列可用于幾兆赫頻率的振蕩電路。該電路為使用很少元件構成的方波發生電路。電路的輸出頻率由R4、C1的時間常數以及由R1、R2、R3所決定的遲滯電路共同決定。最高工作頻率受比較器大信號傳輸滯后時間的限制。此外，工作頻率還與負載性質有關。當為容性負載時，最高工作頻率將降低。

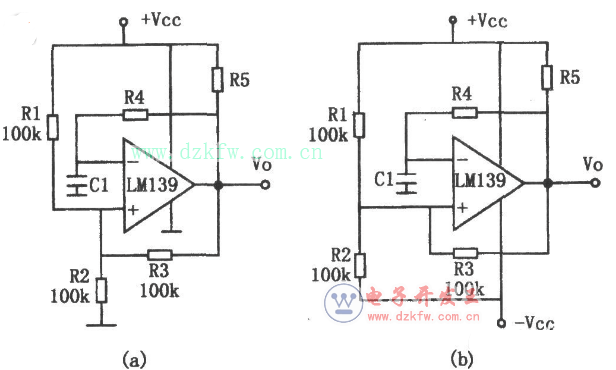

電路中，圖為單電源電路，圖為雙電源電路，其工作原理一樣，但輸出波形的基準不同。圖中，最低電平為0，最高電平為 Vcc；圖中，最低電平為-Vcc，最高電平為 Vcc。當電路中元件的選擇滿足：R1=R2=R3且R3、R4＞10R5時，振蕩頻率為：

fo=1/2×0.694R4C1

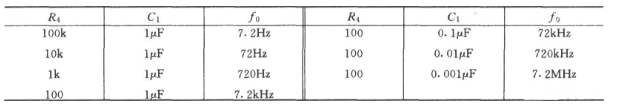

R4、C1為不同數值所對應的fo如表所示。
