會員注冊如圖所示為一階有源相移振蕩電路。該電路中，A1和A2組成一階有源移相器，并與A3構成環路。A3為反相比例放大器，起主放大作用，其增益調節為-l，相移為π。D1、D2為穩壓管2DW7C，起穩幅作用。根據振蕩所需滿足的條件，一階有源移相器的傳輸系數|β|=1，總相移為π時電路可產生振蕩，其振蕩頻率為：f0=1/2πRC。

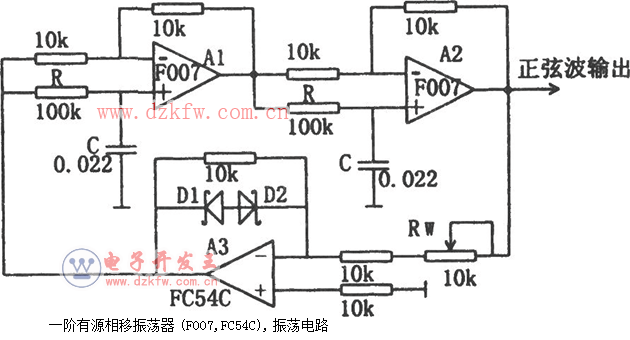

一階有源相移振蕩器(F007,FC54C),振蕩電路
