會員注冊常用陶瓷濾波器組成工作于并聯諧振頻率的振蕩電路，當需要工作于串聯諧振頻率的振蕩電路時，常見的石英晶振的電路不能照搬，因為陶瓷濾波器的損耗較大，必須有足夠高的激勵，電路才有可能維持振蕩。把用于石英晶振的電路改成用陶瓷濾波器后的電路（見圖3），實際上根本就無法工作。

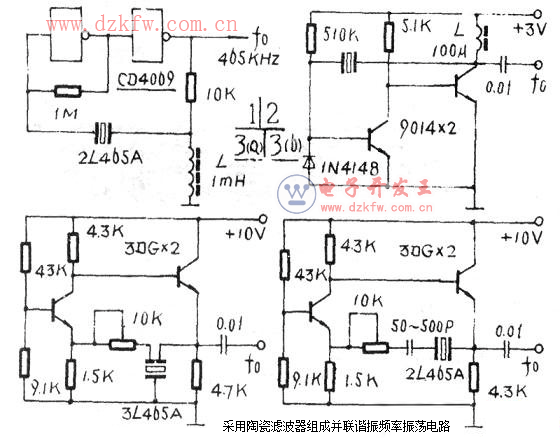

圖l、圖2給出了兩種振蕩電路，它們都非常可靠地工作于串聯諧振頻率。按圖中給出的參數，電路適用于幾百千赫的陶瓷濾波器，當用于幾十千赫或幾兆赫的工作頻率時，可將電感L增大至10mH或減小至100μH，以提供適當的激勵電平，使其工作于基準頻率。其中圖1電路工作頻率較準確，圖2電路受外圍電路參數影響，與標稱頻率有些誤差。
