一、模擬量概述

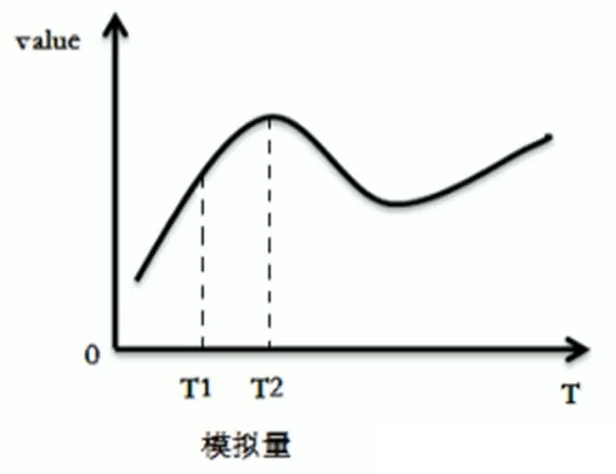

1、在工業生產過程中，特別是在連續的生產過程中，經常會要求對一些物理量如溫度，壓力流量等進行采集或控制。這些物理量都是隨時間變化而變化的，在控制領域我們把這些隨時間連續變化的物理量稱為模擬量。

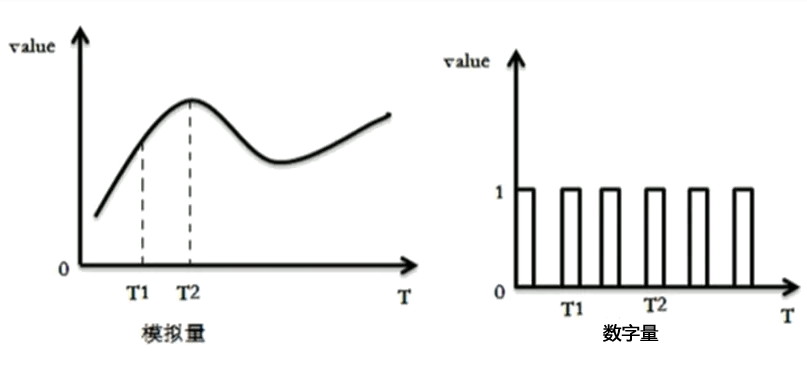

  與模擬量相對的就是我們熟知的開關量，模擬量與開關量是完全不同的物理量，兩者之間并沒有多大的關聯，在應用領域上都不同，但是通過對二進制和十進制的研究且把他連接起來。

  模擬量是一個連續變化的量，但在某一時刻其值是一定的，如果按照一定的時間來測量模擬量的大小，并想辦法把這個模擬量換成相應的二進制數，則此時的模擬量就與數字量相關聯了。

2、在PLC的模擬量控制系統中，模擬量分為模擬量輸入和模擬量輸出兩種，在使用時分不同的場合使用。

（1）模擬量輸入：配合傳感器用于實現對現場物理量的采集與監控，如溫度、壓力等。

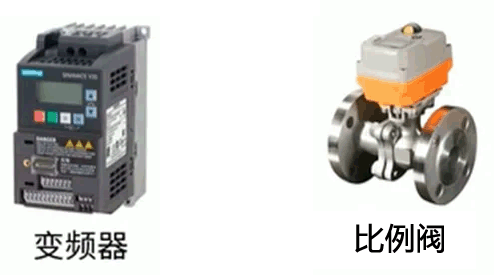

（2）模擬量輸出：模擬量輸出主要用于對輸出負載的控制，如實現對變頻器頻率的調節，閥門開動的控制

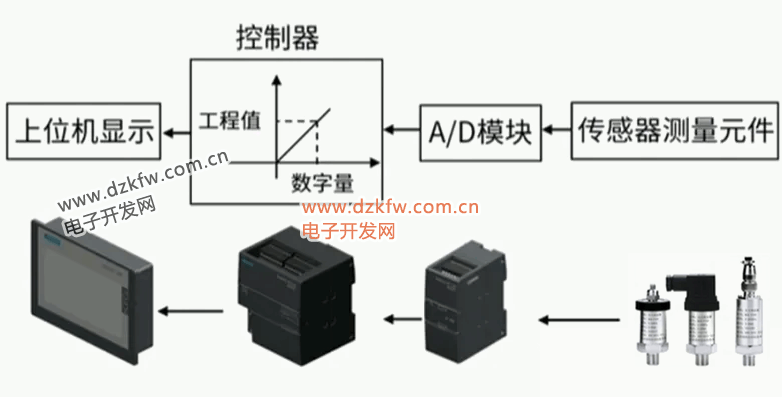

模擬量控制是指針對模擬量所進行的控制，模擬量控制大都出現在生產過程中，所以又稱過程控制。在PLC中的模擬量應用主要有以下幾種場景。（1）用于實現對現場數據的采集，如監控設備的運行溫度，管道壓力，流量等等用于在上位機或觸摸屏上顯示

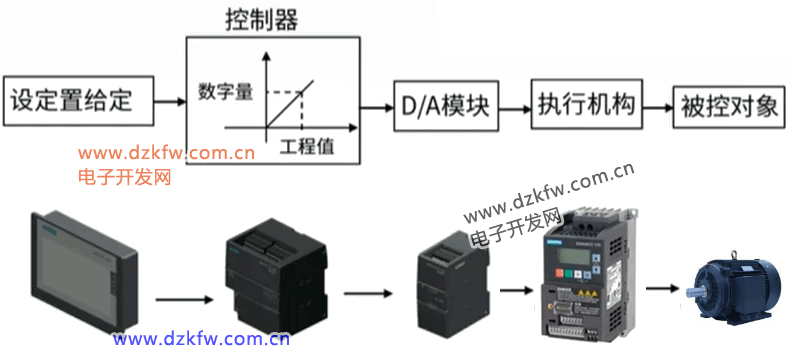

(2)用于實現對現場設備的開環控制，按照給定量控制設備運行，如通過模擬量給變頻器設定一個運行頻率

在此應用場景中，設定值給定可以來源于上位機/HMI的設定，也可來源于經過計算等方式的給定

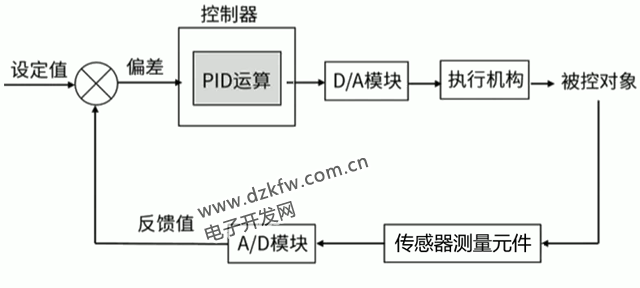

（3）用于實現對現場設備的閉環控制，這里的閉環控制系統主要指PID控制系統，如常用恒溫控制，恒壓控制等

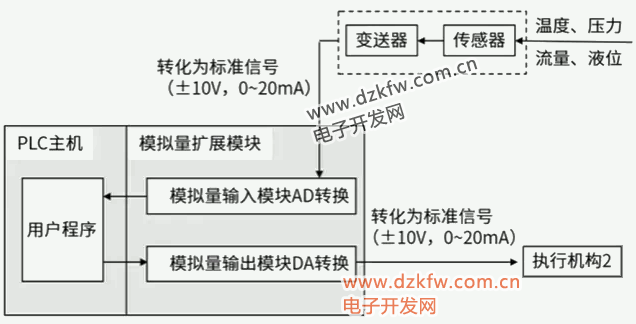

3、PLC對模擬量的處理可以通過下圖來表示，主要分為模擬量信號的采集，非標準信號轉換為標準的電信號，A/D或者D/A處理，三個部分。

（1）模擬量信號采集，由傳感器完成，傳感器將非電信號（如溫度、壓力、液位、流量等）轉換為電信號。此時的電信號可能是一個很小的信號。

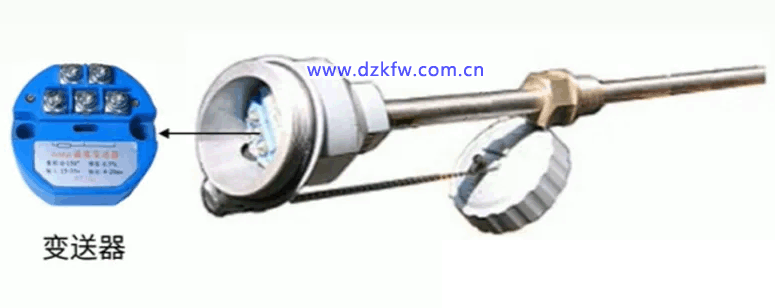

（2）非標準電信號轉換為標準電信號，通過變送器可把傳感器采集的一些非標準的電信號轉換為標準的電信號，標準的電信號分為電壓型和電流型，常用的標準電壓型為±10V和0到20mA兩種類型。

（3）A/D或是D/A的處理，主要針對于模擬量信號和數字量信號的轉換操作，A/D用于模擬量輸入的轉換，D/A用于模擬量輸出的轉換。

二、模擬量計算公式：

OUT = (In_chx - In_RawMin) * (In_EuMax - InEuMin) / (In_RawMax -In_RawMin) + In_EuMin

OUT:轉換后的實際值；In_chx：模擬量采集值；

In_RawMax：原始數據的最大值；In_RawMin：原始數據最小值；

In_EuMax：工程單位最大值；In_RawMin：工程單位最小值；

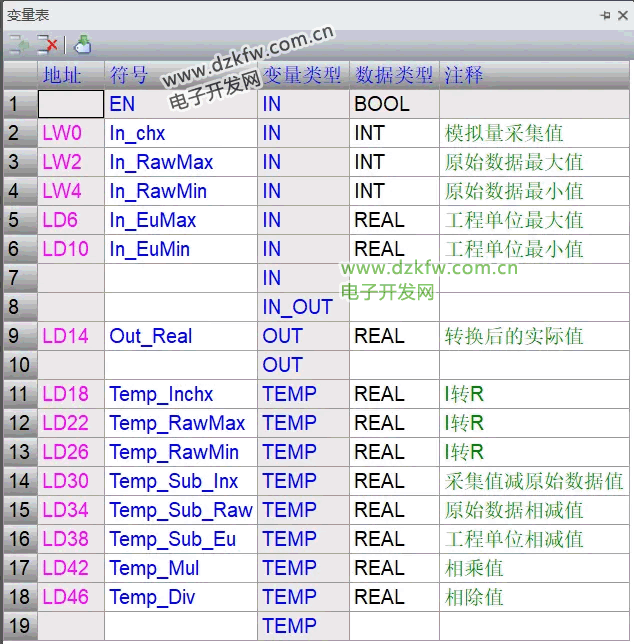

1、根據公式建立變量表;（Int轉Real）

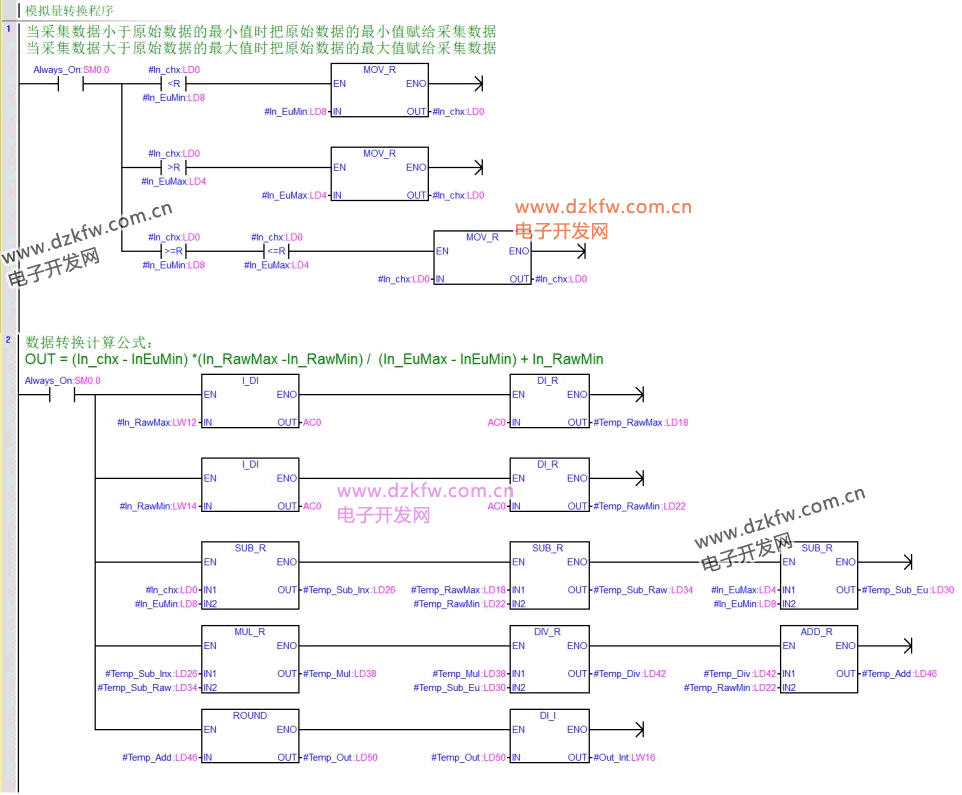

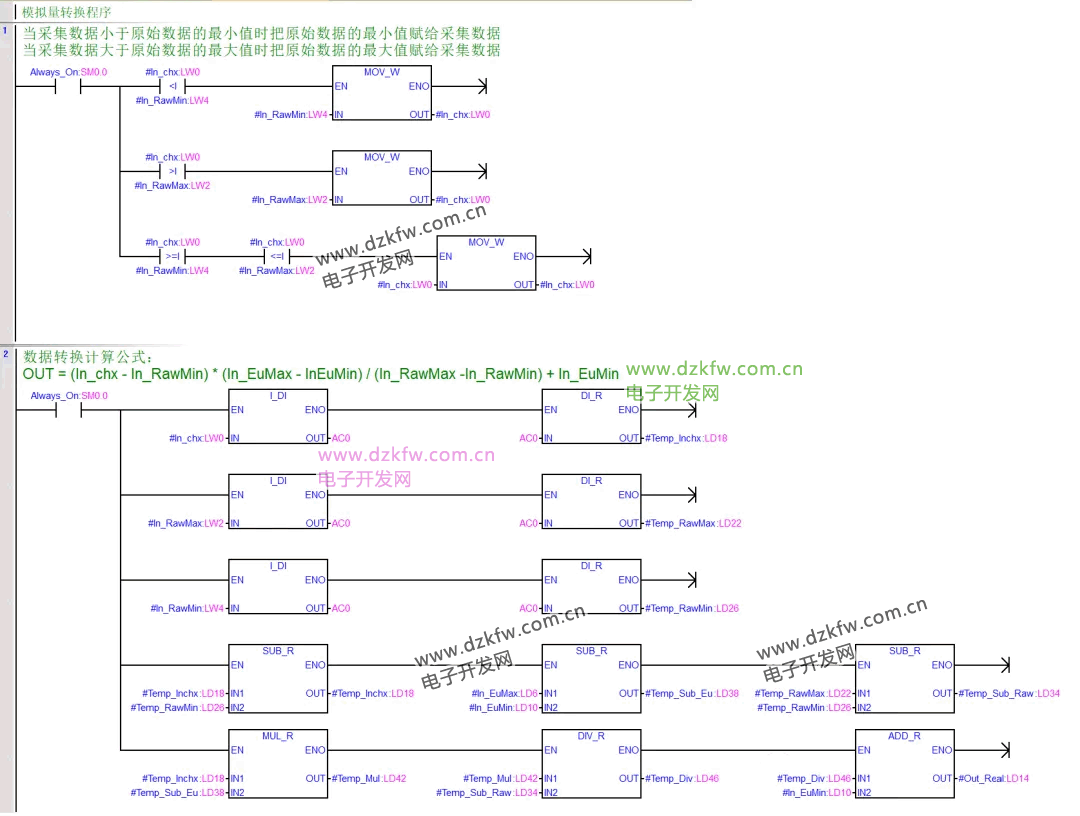

2、根據公式編寫程序;（Int轉Real）

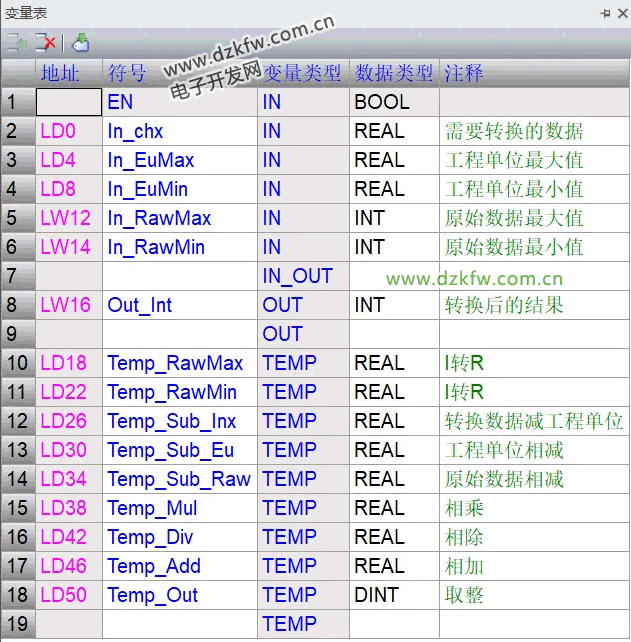

3、根據公式建立變量表;（Real轉Int）

4、根據公式編寫程序;（Real轉Int）

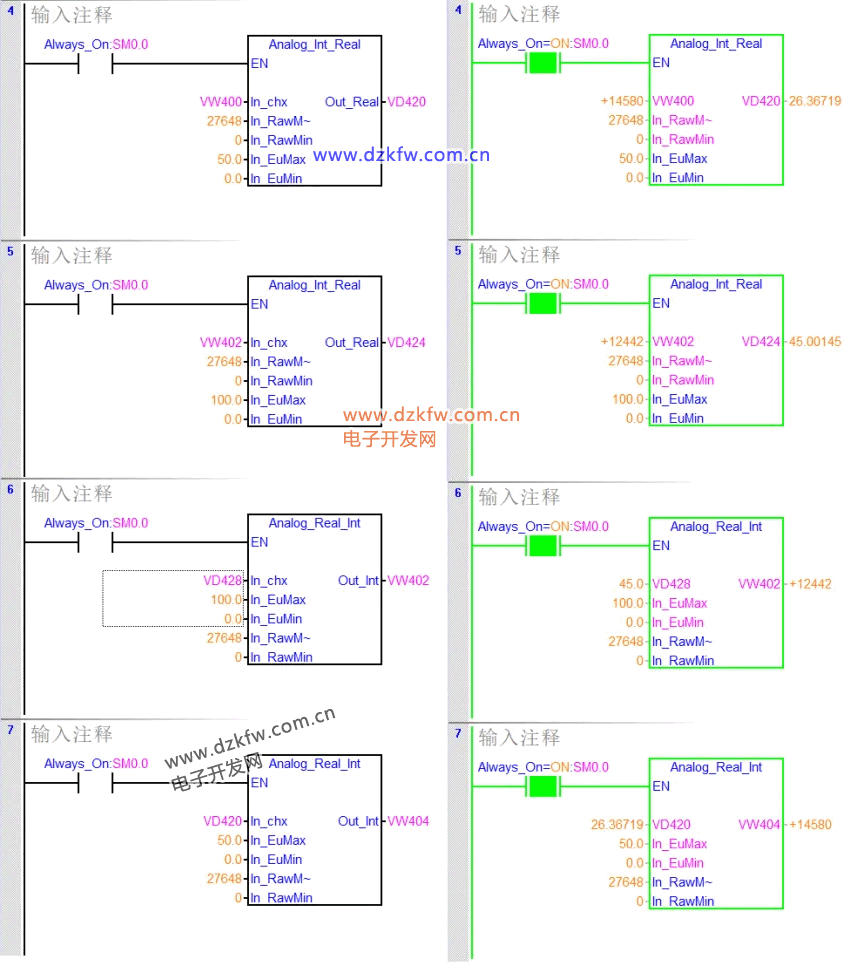

5、下載測試：

三、生產庫文件：

1、右鍵單擊庫——單擊創建庫；

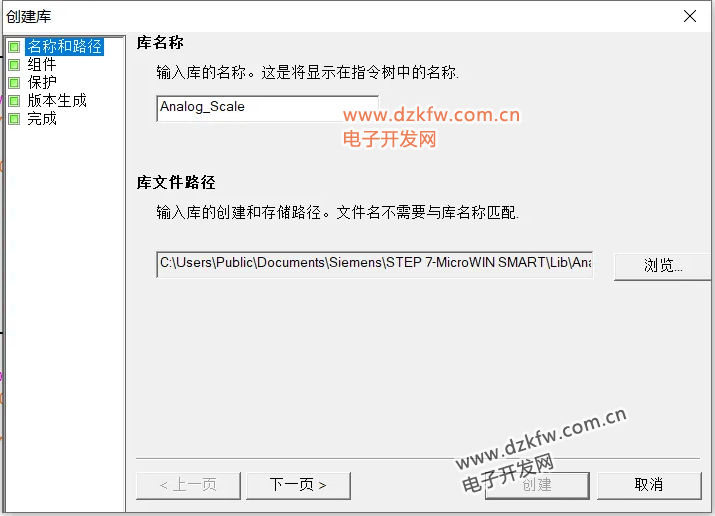

2、庫文件命名、指定庫文件位置；完成點下一頁；

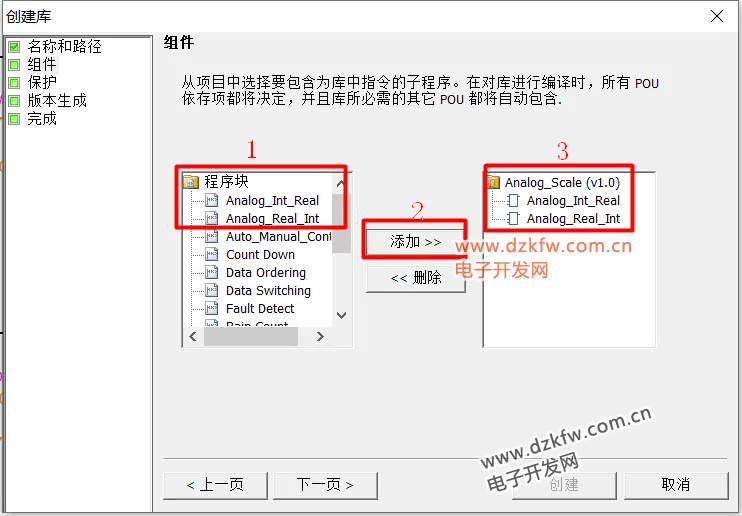

3、添加需要生產庫文件的子程序；完成點下一頁；

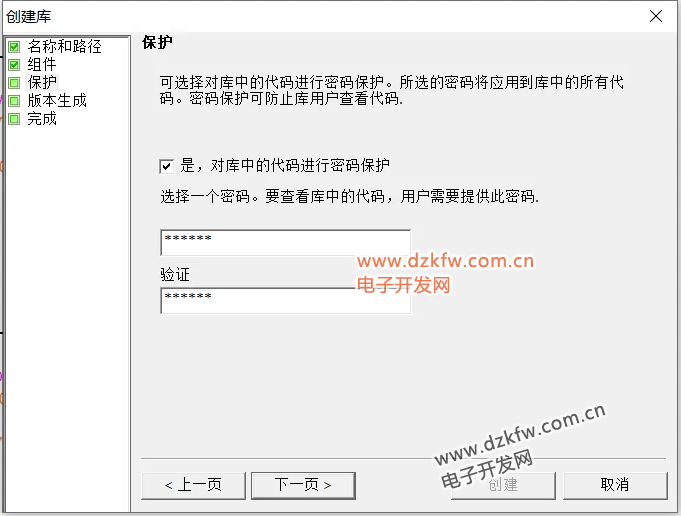

4、對庫文件設置保護；完成點下一頁；

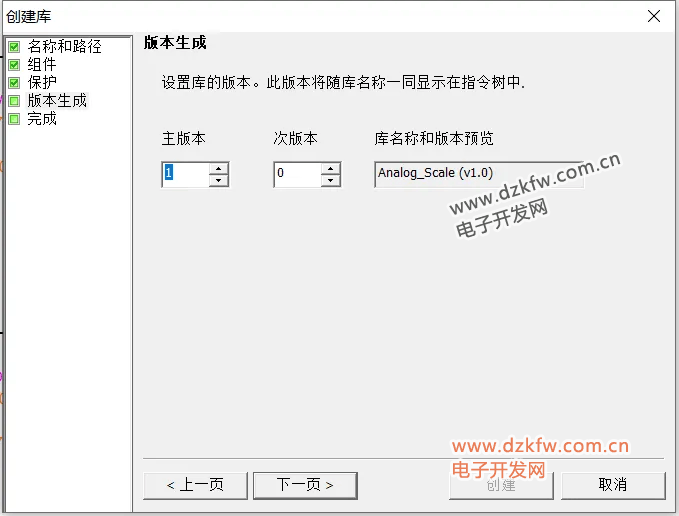

5、指定庫文件版本；完成點下一頁；

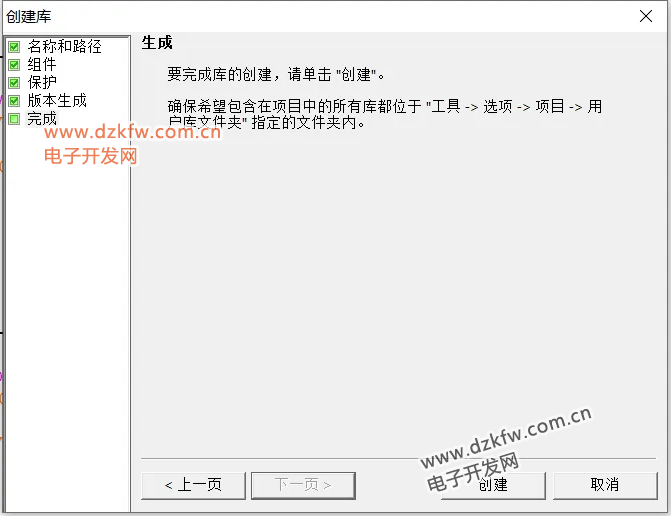

6、創建生產庫文件；

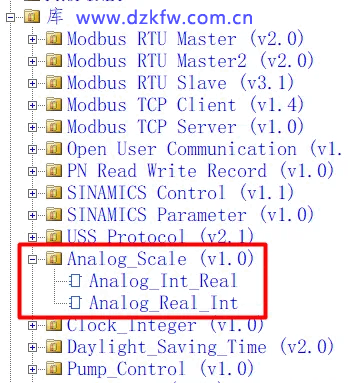

7、創建完成后，右鍵單擊庫、刷新庫文件；自己建立的庫文件已在庫文件夾。

以上對模擬量進行了簡單的概述，及如何建立模擬量庫文件。
