在自動化設備中，經常遇到需要通過Modbus協議基于RS485接口，讀取各種儀器儀表的數據，那么這里就用這個真實案例做實戰演示。采用的是西門子PLC 200SMART,以下是操作過程和梯形圖實例。

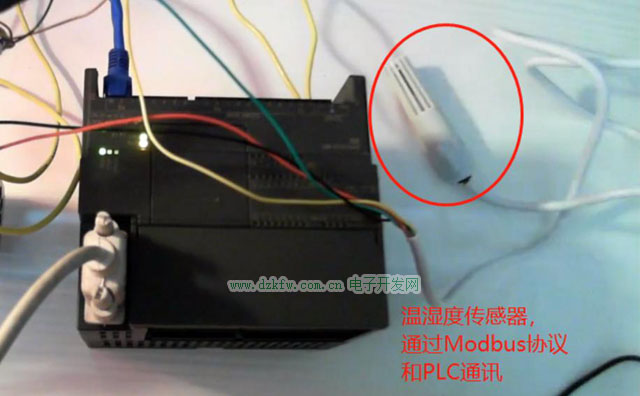

1、硬件接線，就4根普通電線，是個電工都會接線，你不要告訴我你不會接線！！！
2、MBUS_CTRL設置波特率

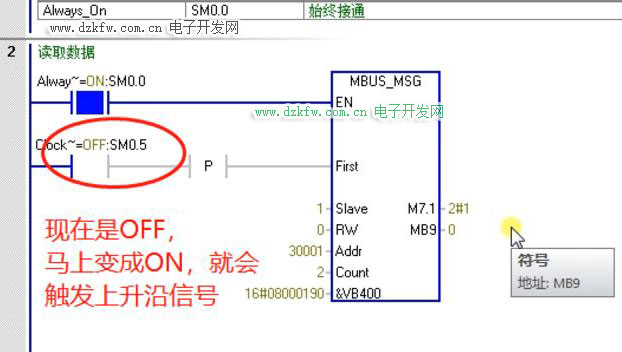

3、MBUS_MSG讀取溫度和濕度這2個指標數據，每個指標占2個字節
4、除以10，得到溫度；除以10得到濕度
5、然后，然后？沒有然后了，就搞定了，簡單不？

知識點總結：

1、波特率是啥？
2、Modbus協議是個什么鬼玩意？
3、溫度、濕度各占2個字節，什么是字節？
4、會看溫濕度傳感器的手冊，知道溫度、濕度的寄存器地址是什么？寄存器是啥，啊啊啊

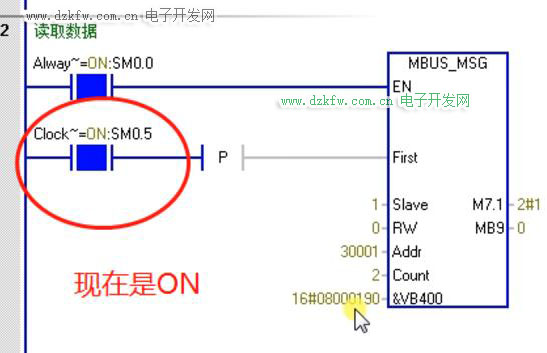

5、Clock_1S，是PLC里面自帶的定時器，以1秒為一個周期，每0.5秒接通，每0.5秒斷開，明白的把，我覺得這個好像沒法再大白話解釋了哎

上面這4個知識點學會，你也可以在30分鐘內搞定這個項目，而且是獨立搞定！

同志們，PLC編程還是蠻簡單的，你們看看上面的是不是呢？

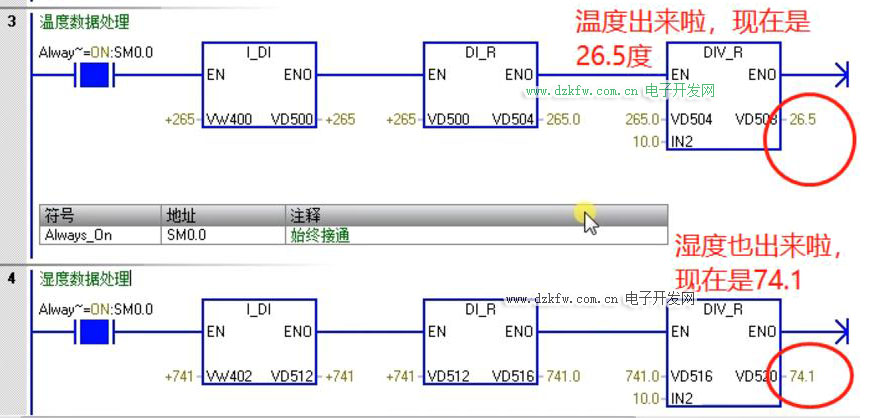

最后的沒顧得上解釋，看上面的 I_DI、DI_R、DIV_R，這幾個破指令，就是整數和小數的轉換，然后DIV是除法，除以10，明白了嗎？

為啥要除以10，因為傳感器廠家說了，你讀到的數據要除以10才是最終真實的數據，比如你讀到265，總不可能說現在溫度265度吧，所以你除以10，就變成26.5度，大家明白？

覺得上面寫清楚了的，給個贊嘛！別吝嗇啊，寫東西不容易啊

我不知道這么解釋能不能讓你聽懂，反正如果你沒有PLC編程基礎，看不懂別人寫的PLC程序，或者自己壓根就沒有寫過的話，理解起來還是蠻困難的，更多細節，可以點擊網址：佳途自動化學院，里面說的還是很詳細的。
