移位寄存器指令SHRB是將DATA數值移入移位寄存器。S_BIT指定移位寄存器的最低位。N指定移位寄存器的長度和移位方向（移位加 = N，移位減 = -N）。移位寄存器的最大長度是64位的，可以正也可以負。我們要注意的是SHRB指令移出的每個位是被放置在溢出內存位（SM1.1）中的。

　　下面便以以下的程序來講解指令的使用，用I0.2的上升沿來執行移位寄存器指令，那么就是一個掃描周期移一位的，指令中V100.0是移位寄存器的最低位，I0.3里面存的是0或1的數值，指令指定是移位加的，移位寄存器的長度是4。我們結合下面的時序圖和移位的圖來看，若V100為0000 0101，因?yàn)橐莆患拇嫫鞯拈L(zhǎng)度是4，那么只有0101，當I0.3為1時，執行第一次移位，把1移到移位寄存器的最低位，把移出的位的值0放置到SM1.1中，那么SM1.1為0，當I0.3為0時，執行第二次移位，把0移到移位寄存器的最低位，把移出的位的值1放置到SM1.1中，那么SM1.1為1。

　　在順序控制或步進控制中，應用移位寄存器編程是很方便的，移位寄存器指令如圖所示。

　　1）移位寄存器有3個數據輸入端：

　　DATA：移位寄存器的數據輸入端，數據類型為BOOL（位）。

　　S_BIT：組成移位寄存器的最低位，數據類型為BOOL（位）。

　　N：移位寄存器的長度和移位方向，-64≤N≤64，當N 》0時為正向移位（從移位寄存器的最低位移入，由最高位移出），當N 《0時為反向移位（從移位寄存器的最高位移入，由最低位移出）。

　　2）移位寄存器的特點：

　　·移位寄存器的數據類型無字節型、字型、雙字型之分，移位寄存器的長度N由程序指定。

　　·移位寄存器的組成：

　　最低位為：S_BIT；

　　最高位的計算方法為：MSB=S_BIT+（|N|-1）/8。S7-200的編址均為8進制，相加時要字節和字節相加，位和位相加，并且逢8進1；例如：

　　S_BIT= V23.4，N=15，則MSB= V23.4+（15-1）/8=

　　移位寄存器的組成：V23.4~V23.7、V24.0~V24.7、V25.0、V25.1、V25.2，共15位。

　　·移位寄存器指令的功能是：當允許輸入端EN有效時，如果N》0，則將移位數據DATA填入移位寄存器的最低位（S_BIT）；如果N《0，則填入到移位寄存器的最高位，移位寄存器的其他位按照N指定的方向（正向或反向），依次串行移位。

　　·移位寄存器的移出端與SM1.1（溢出）連接。

　　移位寄存器指令影響的特殊繼電器：SM1.0（零），SM1.1（溢出）。當移位操作結果為0時，SM1.0自動置位；SM1.1的狀態由每次移出位的狀態決定。

　　影響允許輸出ENO正常工作的出錯條件為：SM4.3（運行時間）、0006（間接尋址），0091（操作數超界），0092（計數區錯誤）。

　　【例】 移位寄存器指令的應用如圖所示。

　　下面再看一個程序案例，更深入地來學習一下這個移位寄存器指令。

　　1、產品檢測分揀機，輸送帶上的產品經過一臺檢測裝置時，檢測裝置輸出檢測結果到I0.0，有產品時為1。I0.1檢測產品的好壞，若I0.1為0則產品是好的，若I0.1為1則產品是壞的。在第4個產品位置有一個推產品的氣缸Q0.0。若檢測的產品為壞時，到達第4個產品位置時，Q0.0輸出，氣缸動作，產品被推出，1s后氣缸退回，傳送帶繼續工作，進行產品的檢測。

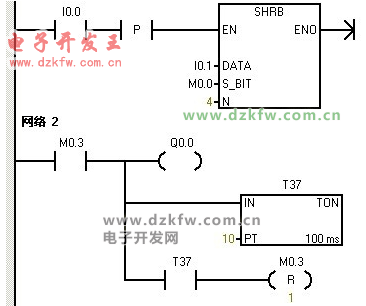

　　下面就分析一下程序，檢測裝置檢測到有產品時I0.0為1，I0.1檢測產品的好壞，產品壞為1，指定移位寄存器的最低位為M0.0，移位寄存器的長度為4。因?yàn)樵诘?個產品位置有一個氣缸Q0.0，若I0.1為1時，到達第4個產品位置時，那么就用M0.3驅動氣缸動作，推出產品，同時做了一個定時器定時1s，1s后復位M0.3，氣缸退回。

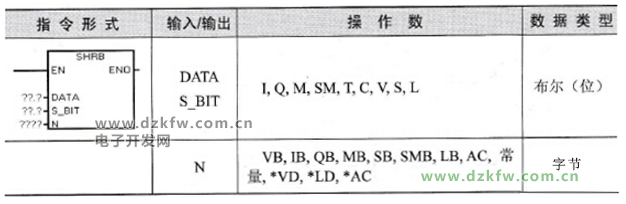

　　移位寄存器位指令的形式

　　指令的功能：

　　移位寄存器位（ SHRB）指令將DATA數值移入移位寄存器。S_BIT指定移位寄存器的最低位。N指定移位寄存器的長度和移位方向（當N是正的，從低位移到高位，當N是負數，就從高位移到低位）。SHRB指令移出的每個位被放置在溢出內存位（SM1.1）中。該指令由最低位（S_BIT）和長度（N）指定的位數定義。

　　注：已知最低位，計算最高位的方法：MSB.b=［（S_BIT字節）+（［N］-1+（S_BIT位））/8］·［被8除的余數］

　　例如：如果S_BIT的字節和位分別是V33和4，N是14，以下計算顯示MSB.b是V35.1。

　　MSB.b= V33+（［14］-1+4）/8

　　= V33+17/8

　　= V33+2，余數為1

　　= V35.1
