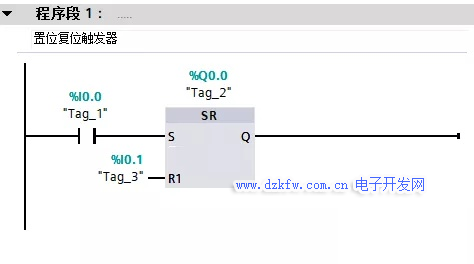

置位/復位觸發器SR

SR指的是復位優先

說明：

當I0.0接通，I0.1未接通時，Q0.0置位；
當I0.0未接通，I0.1接通時，Q0.0復位；
當I0.0和I0.1都接通時，Q0.0復位。

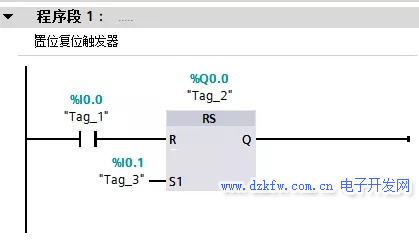

復位/置位觸發器SR

RS指的是置位優先


說明：

當I0.0接通，I0.1未接通時Q0.0復位；
當I0.0未接通，I0.1接通時，Q0.0置位；
當I0.0和I0.1都接通時，Q0.0置位。
結合實例來應用一下
置位/復位觸發器應用


說明:

當I0.0為1，I0.1為0時M0.0被置位為1，此時M0.0接通Q0.0為1。
當I0.0為1，I0.1為1時M0.0被復位為1，此時M0.0不接通Q0.0為0。
當I0.0為0，I0.1為1時M0.0被復位為1，此時M0.0不接通Q0.0為0。

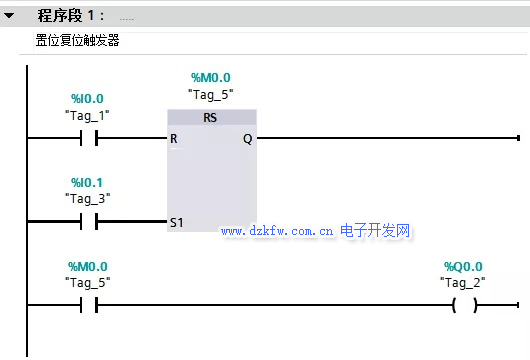

復位/置位觸發器


說明:

當I0.0為1，I0.1為0時M0.0被復位為1，此時M0.0接通Q0.0為1。
當I0.0為1，I0.1為1時M0.0被置位為1，此時M0.0不接通Q0.0為0。
當I0.0為0，I0.1為1時M0.0被置位為1，此時M0.0不接通Q0.0為0。
