會員注冊LT1170 100kHz、5A、2.5A 和 1.25A 高效率開關穩壓器
優勢和特點
- 寬輸入電壓范圍：3V 至 60V
- 低靜態電流：6mA
- 內部 5A 開關
(LT1171 為 2.5A，LT1172 為 1.25A) - 停機模式僅吸收 50μA 的電源電流
- 所需的外部組件非常之少
- 具有針對過載的自保護功能
- 可在幾乎所有的開關拓撲結構中運作
- 反激式調節模式具有全浮動輸出

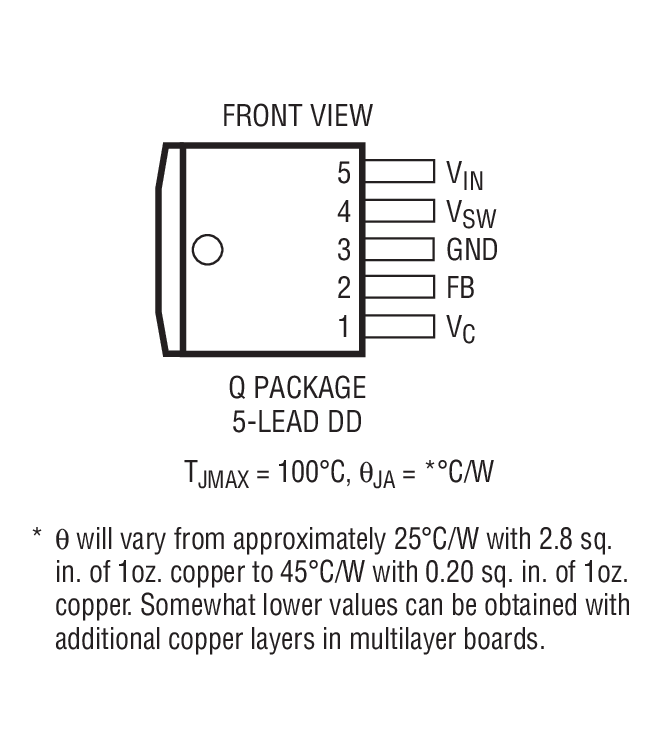

- 采用標準的 5 引腳封裝

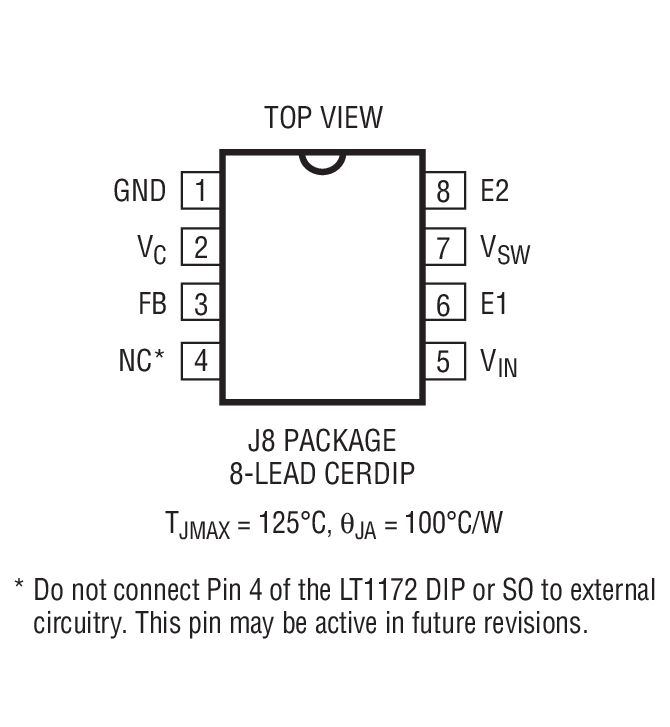

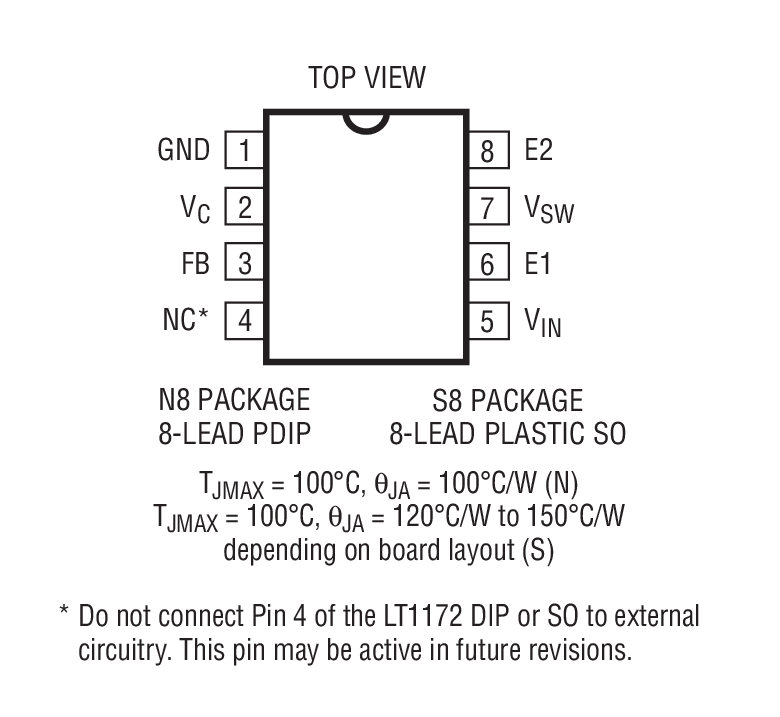

- LT1172 采用 8 引腳 MiniDIP 封裝和表面貼裝型封裝
- 可在外部進行同步處理
產品詳情

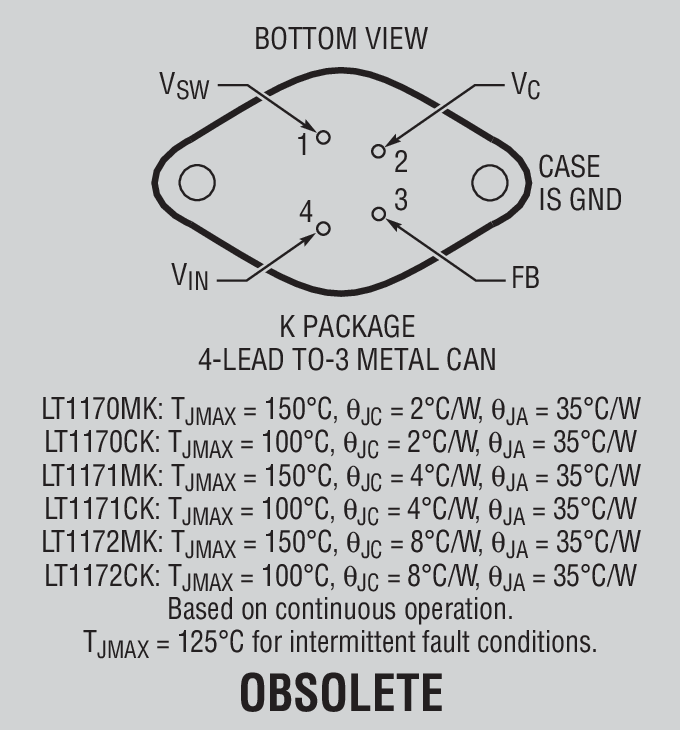

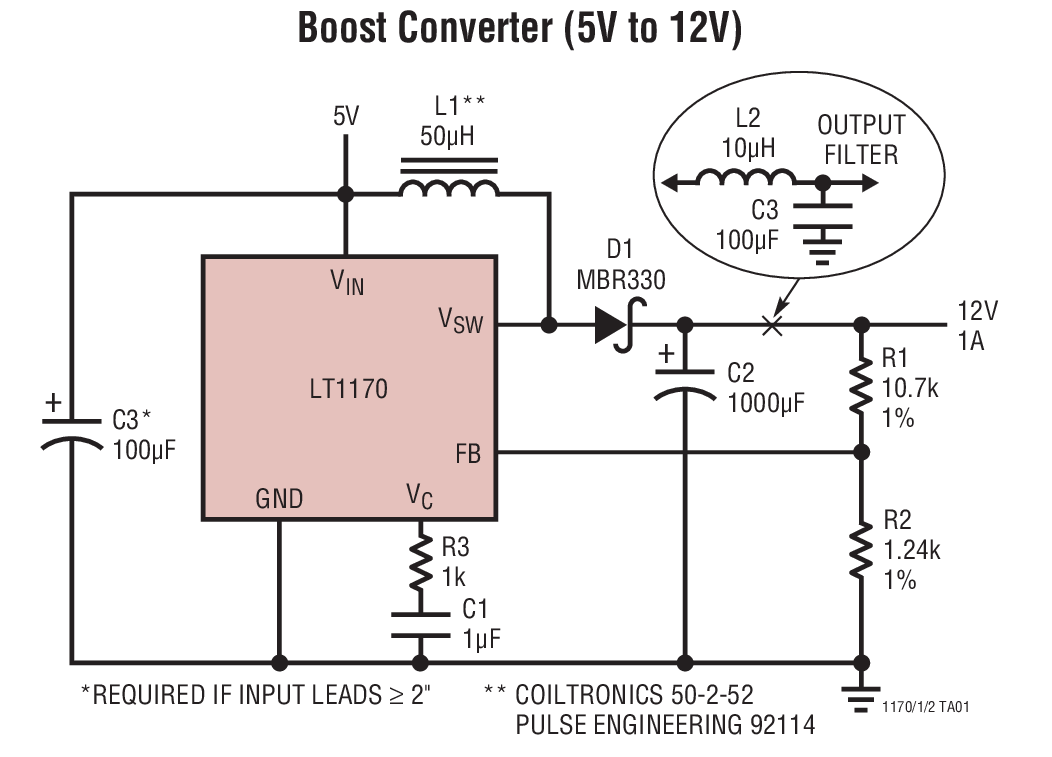

LT®1170 / LT1171 / LT1172 是單片式、高功率開關穩壓器。它們能夠在所有標準的開關配置中運作，包括降壓、升壓、反激式、正激式、負輸出和 “Cuk” 型。一個大電流、高效率開關與所有的振蕩器、控制器和保護電路一起集成在芯片之上。由于集成了所有的功能電路，因而可將 LT1170 / LT1171 / LT1172 內置于標準的 5 引腳 TO-3 或 TO-220 功率封裝以及 8 引腳封裝 (LT1172) 之中。這使得它們具有極佳的易用性，并提供了與采用 3 引腳線性穩壓器時相似的 “防錯” 型操作。

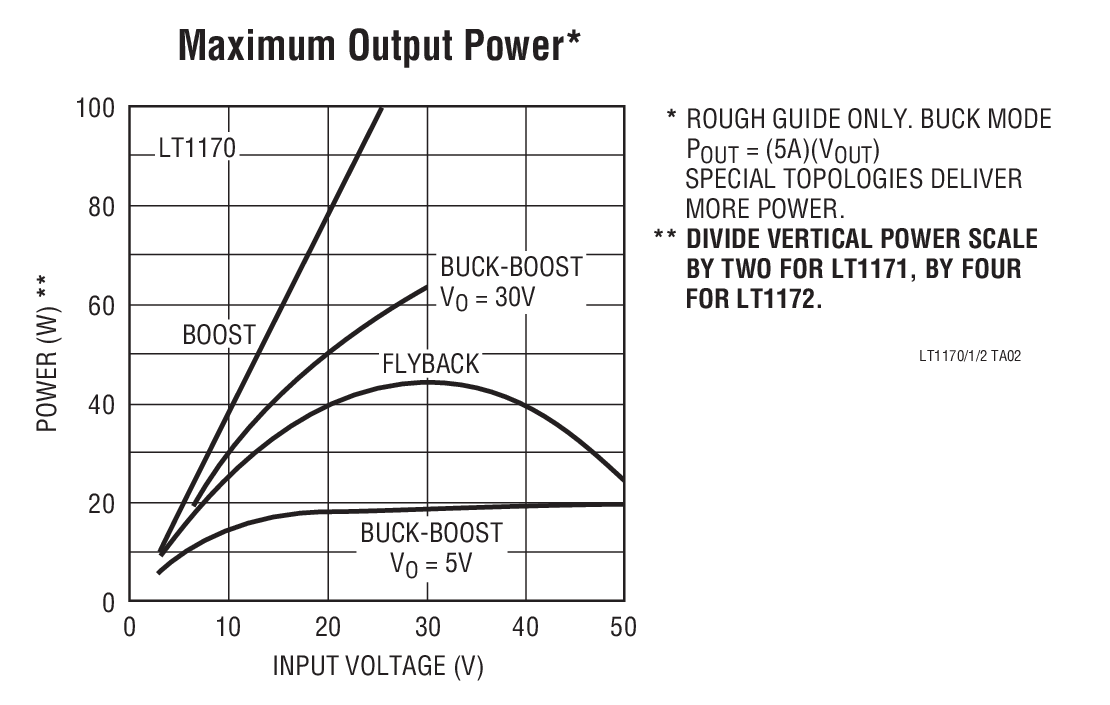

LT1170 / LT1171 / LT1172 采用 3V 至 60V 的工作電源電壓，且僅吸收 6mA 的靜態電流。這些器件能夠在未采用外部功率器件的情況下輸送高達 100W 的負載功率。通過運用電流模式開關方法，它們實現了卓越的 AC 和 DC 負載和電壓調節性能。
LT1170 / LT1171 / LT1172 擁有許多獨特之處，這些特點甚至連目前市售且使用難度大得多的低功率控制芯片都不具備。它們采用自適應抗飽和開關驅動以允許寬變化范圍的負載電流，并避免效率下降。對于待機操作，一種在外部啟動的停機模式可以把總電源電流減小至 50μA (典型值)。
應用
- 邏輯電源 (5V/10A)
- 5V 邏輯至 ±15V 運放電源
- 電池上變頻器
- 電源逆變器 (正至負) 或 (負至正)
- 全浮動多輸出
方框圖
