會員注冊①TN-C接地系統中不允許裝設四極隔離開關。雖然采用四極開關切斷中性線可保證電氣維修安全，但TN-C系統的PEN線內包含PE線，而PE線是嚴禁切斷的，因此TN-C系統內不允許裝用四極開關。
②TN-C-S接地系統和TN-S接地系統中可不必裝設四極隔離開關。IEC標準和我國電氣規范都規定了在建筑物內設置總等電位聯結的要求，一些未做總等電位聯結的老建筑物因金屬結構、管道等互相之間的自然接觸，也具有一定的等電位聯結作用。由于這一作用，TN-C-S系統和TN-S系統可不必為電氣維修安全裝用四極開關。
③TT接地系統需要在低壓配電柜進線處裝設四極隔離開關。在TT系統內，即使建筑物內設置有總等電位聯結，也需為電氣維修安全裝用四極開關。

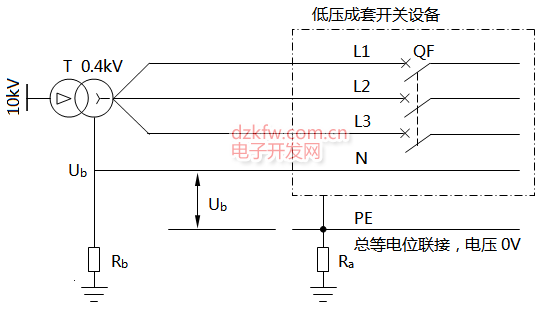

因?yàn)門T系統內的中性線和總等電位聯結系統是不相連通的，所以TT系統中的電源中性線帶有一定的電壓，設此電壓為Ub。如圖1所示。當TT系統電源接入低壓配電柜后，低壓配電柜的外殼接入總等電位聯結系統，并且總等電位聯結的電壓為地電位即0V。www.diks.com.cn可見，低壓配電柜的外殼被良好接地。
圖1 TT系統N線上的電壓Ub

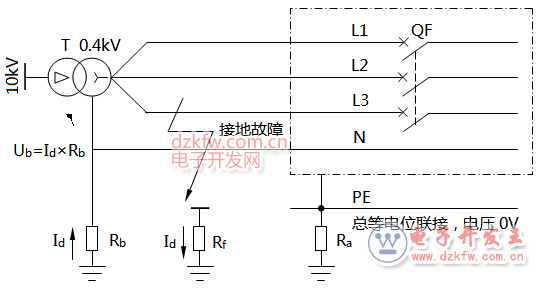

我們看圖2。當TT系統發生單相接地故障后，接地電流Id流過變壓器中性點接地極電阻Rb，于是在Rb上產生了較高的電壓Ub并使得N線電壓上升，有可能對人身產生傷害作用。
圖2 TT系統N線上的電壓Ub
為此TT系統應在低壓配電柜的電源進線處裝設四極開關，即圖1和圖2中的QF采用四極抽出式斷路器，或者在斷路器前加裝四極隔離開關。
