會員注冊電機正反轉作為最基本的電路，學習電工是一定要了解的。
要學習電機電機正反轉電路一定要了解電機正反轉工作原理，就是當我們按下正轉啟動按鈕的時候，電機會正轉，這時候按下反轉啟動按鈕是不起作用的，只有按下停止按鈕，電動機停止以后才能啟動電機反轉。這種電路利用了兩個接觸器的輔助觸點，實現自鎖和互鎖的功能，實現了電機正反轉的控制。

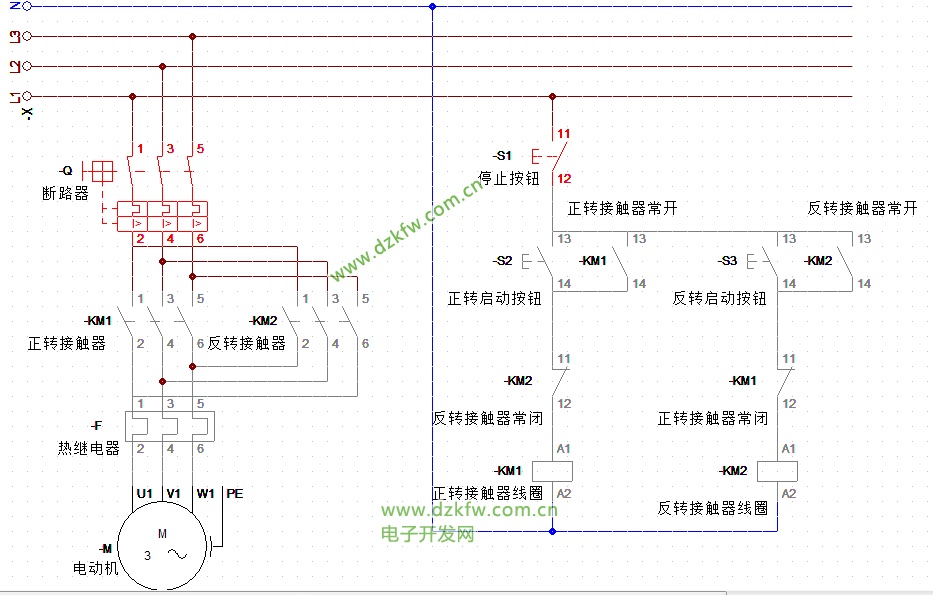

電機正反轉電路圖
首先，要連接電機正反轉電路需要一個停止按鈕，一個正轉啟動按鈕，一個反轉啟動按鈕，還需要兩個接觸器，兩個接觸器一定要常開常閉的輔助觸點都有的，比如說1211的接觸器。按上圖的電路圖連接。

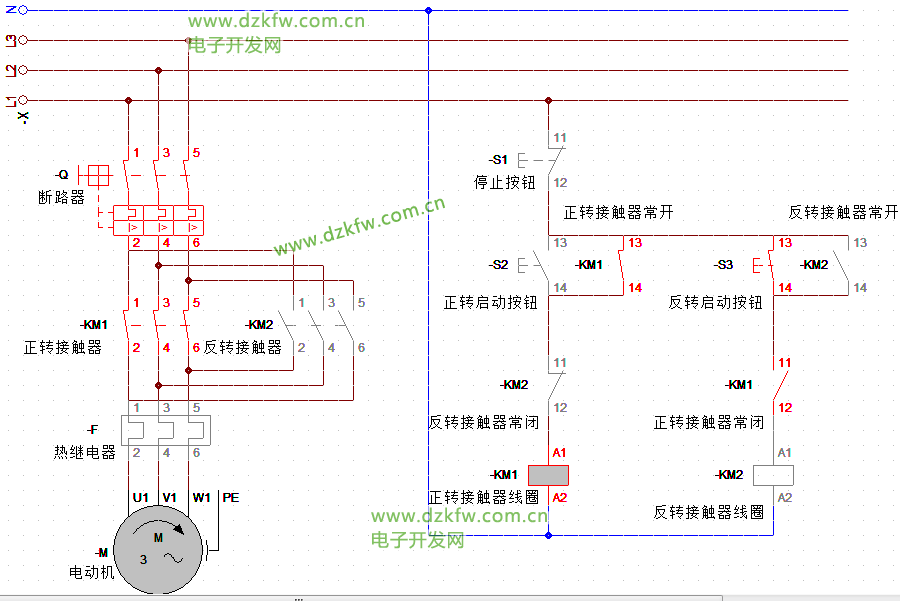

按下正轉啟動按鈕，電動機正轉
此時按下反轉啟動按鈕沒有作用
當我們按下正轉啟動按鈕的時候，電動機正轉，松開啟動按鈕，電動機自鎖，此時正轉接觸器的常閉觸點是斷開的，在這個時候按下反轉啟動按鈕的時候是沒有作用的。
按下停止按鈕
只有當我們按下停止按鈕，電動機停止，正轉接觸器失電，常閉觸點恢復接通狀態。

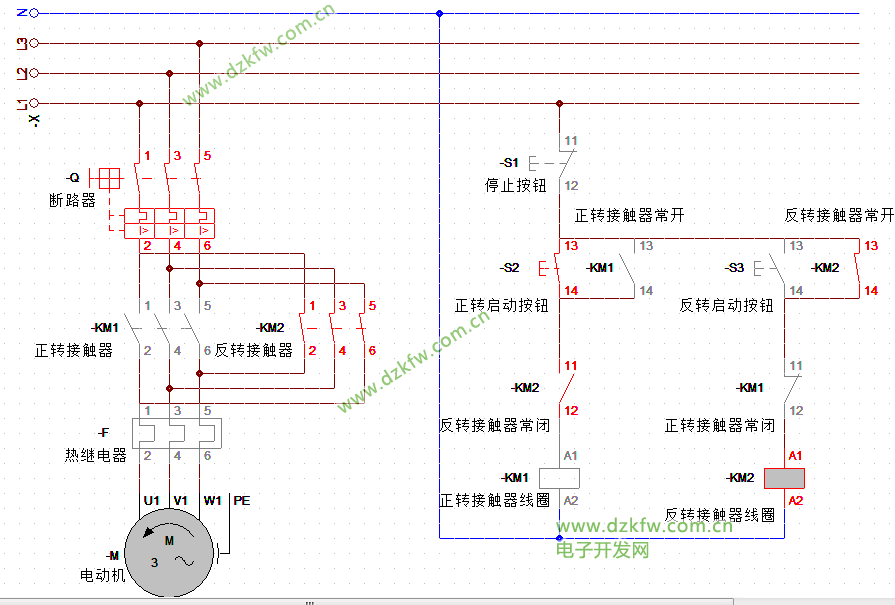

按下反轉啟動按鈕

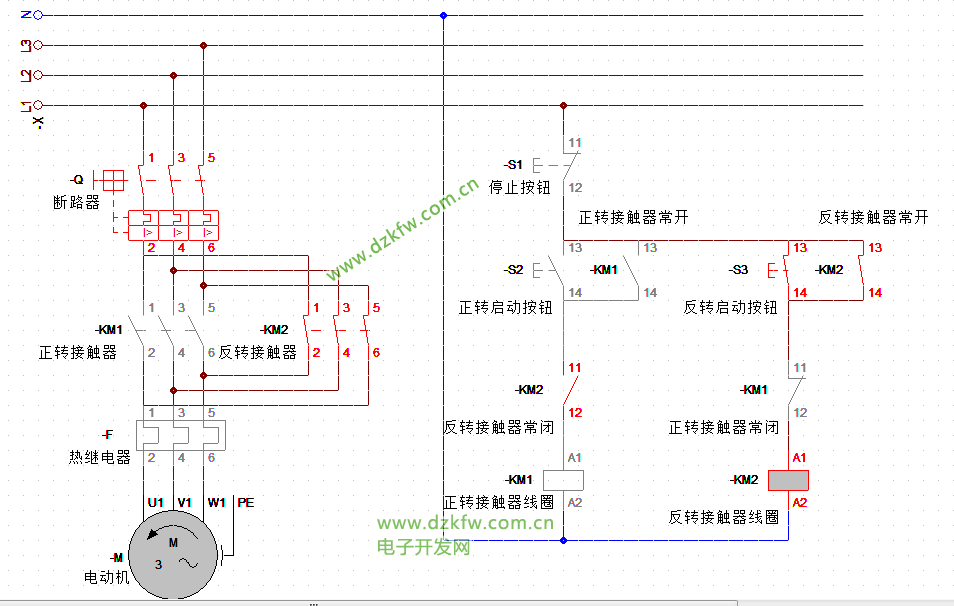

電動機反轉的時候按下正轉啟動按鈕
此時，按下反轉啟動按鈕，電動機反轉自鎖，相應的，這個時候再去按正轉啟動按鈕也是沒有效果的。
這就是電動機正反轉的原理，也是接觸器的互鎖原理，在電工取證的時候很常用，所以一定要了解。
