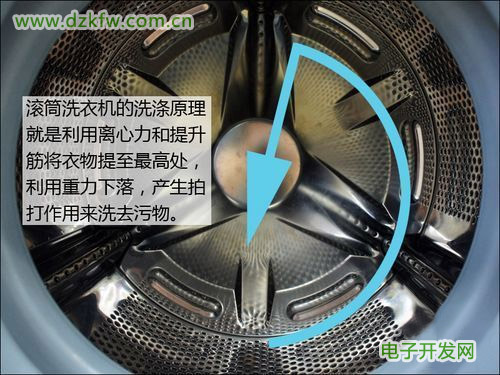

滾筒式洗衣機具有洗滌范圍廣、洗凈度高、容量大、耗水量小、被洗滌的衣物不纏繞、不打結、磨損率小的優點。滾筒式洗衣機的洗滌是以滾簡提升衣物,利用衣物自重跌落機中沖刷和浸泡洗滌為主。

滾筒洗衣機工作原理

01摔打洗衣

滾筒洗衣機通過摔打洗衣的方式，利用洗衣機的摔打功能，將衣物中的污漬和水分一起沖擊，從而去除污漬。

02排水

滾筒洗衣機工作的原理之一就是排水，當洗衣程序進行到漂洗或脫水階段時，電機負載被關閉，馬達牽引器被打開繼而打開排水閥。

03脫水

脫水是滾筒洗衣機工作的核心原理之一。水位傳感器檢測到水殘留已達設定值后，程控器會啟動電機進行脫水。脫水時，牽引器保持通電狀態，目的是為了打開排水閥并保持離合器的使用。

04帶動衣物翻滾

滾筒洗衣機通過帶動衣物翻滾，利用摔打的力量將衣物清洗干凈，達到清潔效果。

一、基本結構

全自動滾筒式洗衣機基本結構從整體上可分為洗滌部分、傳動部分、操作部分、支承部分、給排水系統和電氣部分。

1.洗滌部分

洗滌部分主要由內筒(滾筒)、外筒(盛水筒)、內筒叉形架、轉軸、外筒叉形架、軸承等組成。

內筒的主要作用是用來盛裝洗滌和脫水的衣物。由圓桶、前蓋、后蓋等構成。圓桶的圓周壁上布滿直徑為4mm的圓孔。前蓋中心有一個大圓孔，衣物由此孔投入。桶內壁沿軸向有三條凸筋，稱為提升筋，主要用來在內筒轉動時舉起衣物和增大衣物與筒壁的摩擦，產生拋擲、搓洗動作。內筒的叉形架、軸套被鑄成一體，然后用螺栓固定于內筒后端面上，用來支持內筒。

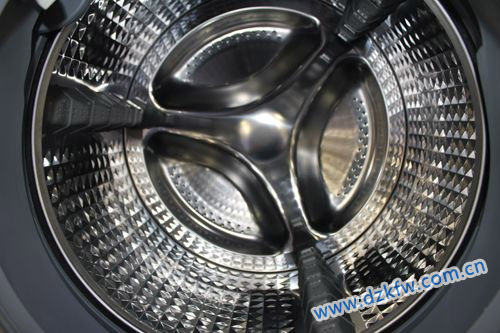

滾筒洗衣機的內筒

外筒是用來盛放洗滌液和水的容器，同時還對雙速電動機、加熱器、溫控器、減震器等部件起支承作用，由筒體、前蓋、后蓋和外筒叉形架組成。外筒叉形架中心孔外面還有軸承支架與之相連，內筒主軸穿過外筒叉形架中心孔后，再穿過軸承支架的軸承內孔，然后在軸端安裝上大皮帶輪。大皮帶輪通過皮帶與電動機皮帶輪相連，當電動機運轉時，內筒轉動。

2.動力與傳動部分

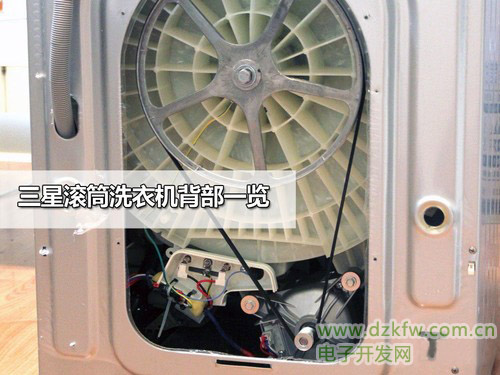

全自動滾筒式洗衣機由雙速電動機做為驅動內筒的動力,傳動部分由大小帶輪、三角帶等構成，如圖3-23a所示。雙速電動機為單相異步電容運轉型電動機，有兩套繞組裝在同一定子上，圖3-23C是雙速電動機的外形照片。脫水時，接通2極繞組，電動機轉速可達3000r／min；洗滌時，接通低速線圈12極繞組，電動機轉速僅有500r／min。這樣通過皮帶傳動減速就可以得到350r／min左右的脫水速度和55r／min左右的洗滌、漂洗速度。

3.操作部分

主要由操作盤和前門結構組成。洗衣機的操作部件都裝配在操作盤上，通常由前面板、程序標牌、琴鍵開關及指示燈、程控器旋鈕等組成。洗衣機前門主要由玻璃窗、門手柄、手柄按鈕、門開關、門開關抓鉤等組成。

4.支承部分

支承部分由拉伸彈簧、彈性支承減震器、外箱體及底腳等組成。洗衣機外筒采用整體吊裝形式，上部采用4個拉伸彈簧，將外筒吊裝在箱體的四個頂角上，外筒底部采用了兩個彈性支承減震器支承在箱體的底部。這樣的彈性連接，使外筒的震動通過上部的拉伸彈簧和下部的減震器得以衰減，這樣洗衣機工作時，特別是脫水高速旋轉時具有足夠的穩定性。

5.給排水系統

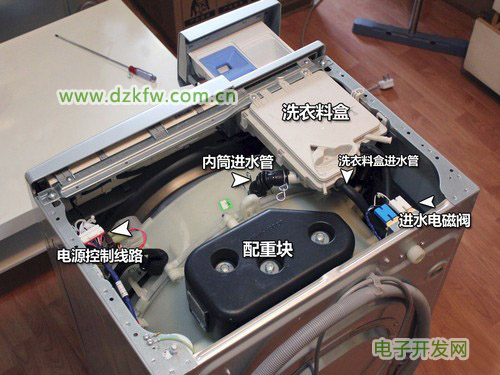

全自動滾筒式洗衣機進水系統除包括有進水電磁閥等部件外，還包括洗滌劑盒。洗滌劑盒分格裝著洗衣粉、漂白劑、軟化劑和香料，在程序控制器的作用下，隨著水流自動沖進筒內。進水電磁閥的基本結構和波輪式洗衣機相同。

滾筒洗衣機一般采用上排水方式，采用排水泵排水。排水泵電動機為開啟式單相罩極電動機，功率為90W，排水泵揚程為1.5m左右，排水量為25L／min，一般安裝在洗衣機外箱體內右后下方。

6.電氣部分

全自動滾筒式洗衣機的電氣部分由程控器、水位開關、加熱器、溫控器、門開關和濾噪器等基本電器部件組成。

滾筒式全自動洗衣機整個工作過程是由程控器來實現的，洗衣機的所有指令和動作過程都是由程控器統一指揮。

水位開關又稱壓力開關,在多數滾筒式洗衣機上使用的是雙水位開關，能夠控制兩種水位。

加熱器用來加熱洗滌水，它是一只水浸式管狀加熱器，為一種封閉式電熱元件，加熱器功率一般為0.8～2.0kW。

溫控器的作用是控制洗滌液的溫度，通常控制在40℃～60℃。

門開關是安裝在洗衣機前門內側的微動電源開關，它串接在電源電路中，洗衣機門打開時，門開關斷開，起到保護操作者安全的作用。

二、控制原理

全自動滾筒式洗衣機工作過程的控制可分為時間控制與條件控制兩種方式。

時間控制是指滾筒每次進水、加溫、正反向運轉洗滌、排水、脫水、結束等程序的編排與時間有關的控制。

條件控制是洗衣機工作狀態的改變有一定條件限制的控制。如進水時，水位未達到額定水位，條件不具備，則水位開關不動作；上一個程序未完成，則不能進入下一個程序等。控制電路主要由微電腦控制器(DNK)、雙水位開關(L)、溫度傳感器(WD)、加熱器(RR)、電動機(M)、進水閥(EV)、排水泵(PS)、溫度控制器(TH)、電動門鎖(IP)等組成。

滾筒洗衣機壞了常見問題有哪些

　　滾筒洗衣機是現代家庭中常見的家電之一，但有時候也會出現一些問題。本文將詳細列舉并解釋滾筒洗衣機常見的故障問題，以及對應的解決方案。

　　一、無法啟動

　　如果滾筒洗衣機無法啟動，可能是電源問題。檢查電源插頭是否插好，電源開關是否開啟。如果問題仍然存在，可能是電源板、電機或者控制板出現問題。此時，建議請專業的維修人員進行檢查和維修。

　　二、不排水

　　如果滾筒洗衣機無法排水，可能是排水系統堵塞。可以嘗試打開洗衣機后蓋，檢查排水管是否暢通。如果排水管堵塞，可以使用軟刷子或者細鉤子進行清理。如果問題仍然存在，可能是排水閥或者排水泵出現問題。此時，建議請專業的維修人員進行檢查和維修。

　　三、工作噪音過大

　　如果滾筒洗衣機工作噪音過大，可能是電機或者滾筒軸承出現問題。可以檢查電機是否正常工作，軸承是否潤滑良好。如果問題仍然存在，可能是滾筒內衣物過多或者不平衡導致的。此時，建議減少衣物數量，或者調整衣物的擺放位置。

　　四、洗衣時間過長

　　如果滾筒洗衣機洗衣時間過長，可能是電機或者控制器出現問題。可以檢查電機是否正常工作，控制器是否工作正常。如果問題仍然存在，可能是洗衣程序設置錯誤。此時，建議調整洗衣程序。

　　五、洗衣后不能脫水

　　如果滾筒洗衣機洗衣后不能脫水，可能是排水管或者排水泵出現問題。可以檢查排水管是否暢通，排水泵是否工作正常。如果問題仍然存在，可能是控制板或者離合器出現問題。此時，建議請專業的維修人員進行檢查和維修。

　　總結：滾筒洗衣機是現代家庭中不可或缺的家電，但是也可能會出現一些問題。通過以上分析，我們可以對滾筒洗衣機的常見故障有一個基本的了解，并能夠根據故障情況，選擇合適的解決方案。在出現問題時，切勿自行拆卸，以免造成更大的損壞。
