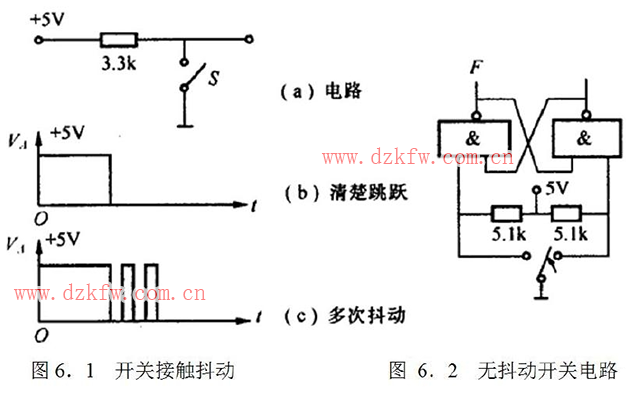

會員注冊基本RS觸發器的用途之一是作無抖動開關。例如在圖6.1所示的電路中，當開關S接通時，由于機械開關在扳動的過程中，存在接觸抖動，使得F點電壓從+5V直接地躍降到0V的一瞬間（幾十毫秒），會發生多次電壓抖動，相當產生連續多個脈沖信號。如果利用這種電路產生的信號去驅動數字電路，則可能導致電路發生誤動作。這在某些場合是絕對不允許的，為了消除機械開關的抖動，可在開關S與輸出端A之間接人一個RS觸發器（見圖6．2所示），就能使F端產生很清晰的階躍信號。那么這種帶RS觸發器的打關通常稱為無抖動開關（或稱邏輯開關）。而把有抖動的開關稱為數據開關。
