概述：本電擊滅蚊燈是利用燈管發出的紫外光引誘蚊蟲，當蚊蟲觸及滅蚊燈外層的電網時·即將電極短接．從而產生高壓，將蚊蟲擊斃。

工作原理

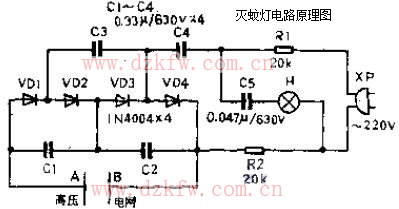

    該電路工作原理如下圖所示。

這是由紫外線燈和四倍壓整流電路所構成。當接入市電220V時紫外光燈管H即刻點亮，其光波長約為253mm左
右，利用昆蟲的趨光性引誘蚊蟲，當蚊蟲撲向紫補燈時，必然會觸及到由二板管VDl～VD4及電容c1～c4等所組成的四倍壓整流高壓電網，受到電擊而死。
    該四倍壓整流電路在這里能蟛產生出約700V左右的高電壓，盡管它的電壓很高，但電流卻很少，并且在電路中還采用了兩只電阻R1、R2加以限流，可更為安全。

元器件選擇
    H選用3～5W的紫外線燈管。R1、R2選用l，2W金屬膜電阻。VDl～VD4：1N4007。c1～c5用滌綸電容器，耐壓≥630V。電容c5對燈管有限流作用．能延長燈管的使用壽命．但對燈管的亮度有影響，因此c5的電容值町根據實際情況選擇。上圖中的容值儀作參考。

制作與使用

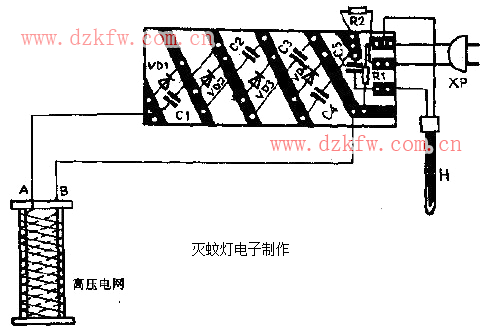

  該裝置的印刷電路板l搜連接線如下圖所示。


電網是由0．5～0 85mm問的鐵絲在塑料骨架上隔離繞制而成，兩根鐵絲端點A、B間不能有任何接觸，否則形成短路而燒壞電路。兩線之間的距離不宜太窄或太寬．太窄時鐵絲變形會引起短路；太寬叉不能有效地觸及蚊蟲．約2～3mm較合適。

使用時注意事項
(1)滅蚊燈工作時，審內不能有其它光源，如照明燈光、電視機．亮光等．否則影響驅蚊效果。
(2)在拔電源插頭2分鐘內，人手不宜觸電腳鐵絲．由于裝置內電荷來沒有放完，有可能電擊人手．(3)滅蚊燈應放在小孩碰不到的地方，工作時，不要隨意觸碰電鐵絲，特別是防止小孩觸碰要注意安全。

現的一般故障及柱修方法
    (1)燈管不亮。原因可能是燈管壞或c5稅悍開路或損壞．需悍接或接新的．
    (2)燈管亮但無高壓產生。原因可能是電阻R1或R2開路、燒毀導線折斷或屯阿A、B
接點脫升，重新焊牢即可。
    (3)高壓不足。原四可能是cl～c4中有電容器擊穿損壞，或容量變小．或極管燒壞。
    (4)燈、電網全無電。可能足插頭斷線或接觸不良，裝置內接點脫開、或假焊、虛焊或插座無市電源。
